手动螺旋式老虎钳三维结构设计

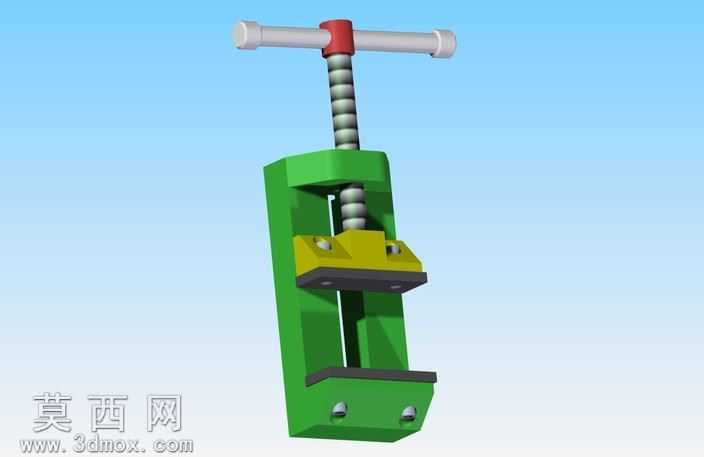

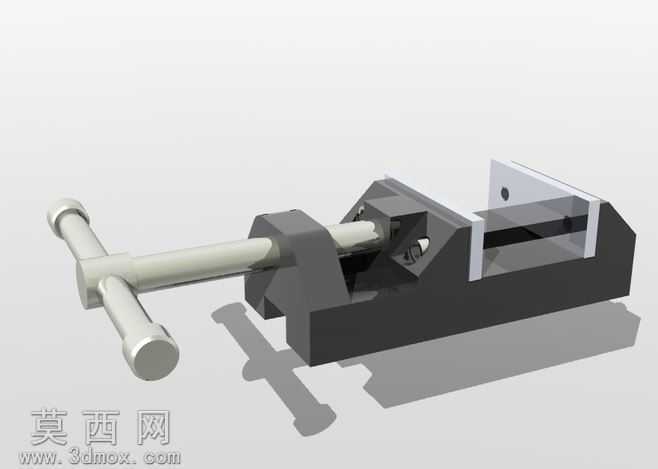

本作品为手动螺旋式老虎钳的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械加工的实际尺寸比例，对每一处装配间隙、运动行程都做了精准的尺寸约束，确保模型可直接用于结构演示、装配验证以及后续的工程图导出。模型整体结构分为固定钳身、活动钳身、传动丝杠、T型转动手柄、固定钳口、活动钳口六大核心部分，固定钳身采用C型一体式框架结构，建模时通过拉伸、切除、倒角等基础特征完成主体轮廓，底部预留了工作台安装的定位孔位，可模拟实际使用中与机床工作台的固定装配场景。传动丝杠采用梯形螺纹特征建模，还原了真实梯形丝杠的牙型轮廓与导程参数，丝杠与活动钳身的配合处做了螺母副的结构模拟，可实现转动手柄时活动钳身沿钳身导轨做平稳直线进给，完整还原老虎钳的夹紧与松脱动作逻辑。材质渲染方面，固定钳身与活动钳身主体采用铸铁哑光绿色材质模拟工业级台虎钳的漆面效果，钳口夹紧部位采用高硬度淬火钢材的深灰金属质感，表面做了细微的磨砂纹理处理还原金属加工后的粗糙触感，传动丝杠与T型手柄采用镀铬亮面金属材质，手柄端部做了防滑滚花的纹理细节，丝杠与钳身配合的部位添加了轻微的油污质感做旧处理，提升模型的真实工业氛围感。钳口部位设计了交叉防滑齿纹结构，可模拟实际夹持工件时增大摩擦力的功能，活动钳身与固定钳身的导轨配合面做了精准的贴合约束，无多余干涉面，转动手柄时可实现流畅的开合动作演示。设计过程中充分考虑了手动夹具的力学传递逻辑，通过丝杠的螺旋增力结构，将手柄处输入的小扭矩转化为钳口处的大夹紧力，整体结构无冗余零件，所有零件都具备实际加工可行性，既可以作为机械原理教学的演示模型，也可以作为工装夹具设计的参考案例，模型的装配层级清晰，每一个零件都可单独导出用于加工图纸的生成，渲染阶段采用了柔和的天光环境，突出金属材质的反光特性与结构轮廓，让整体模型的视觉呈现清晰直观，能够完整展现手动老虎钳的结构特点与工作原理。
