莱兰迷你行李箱盖金属铰链结构设计

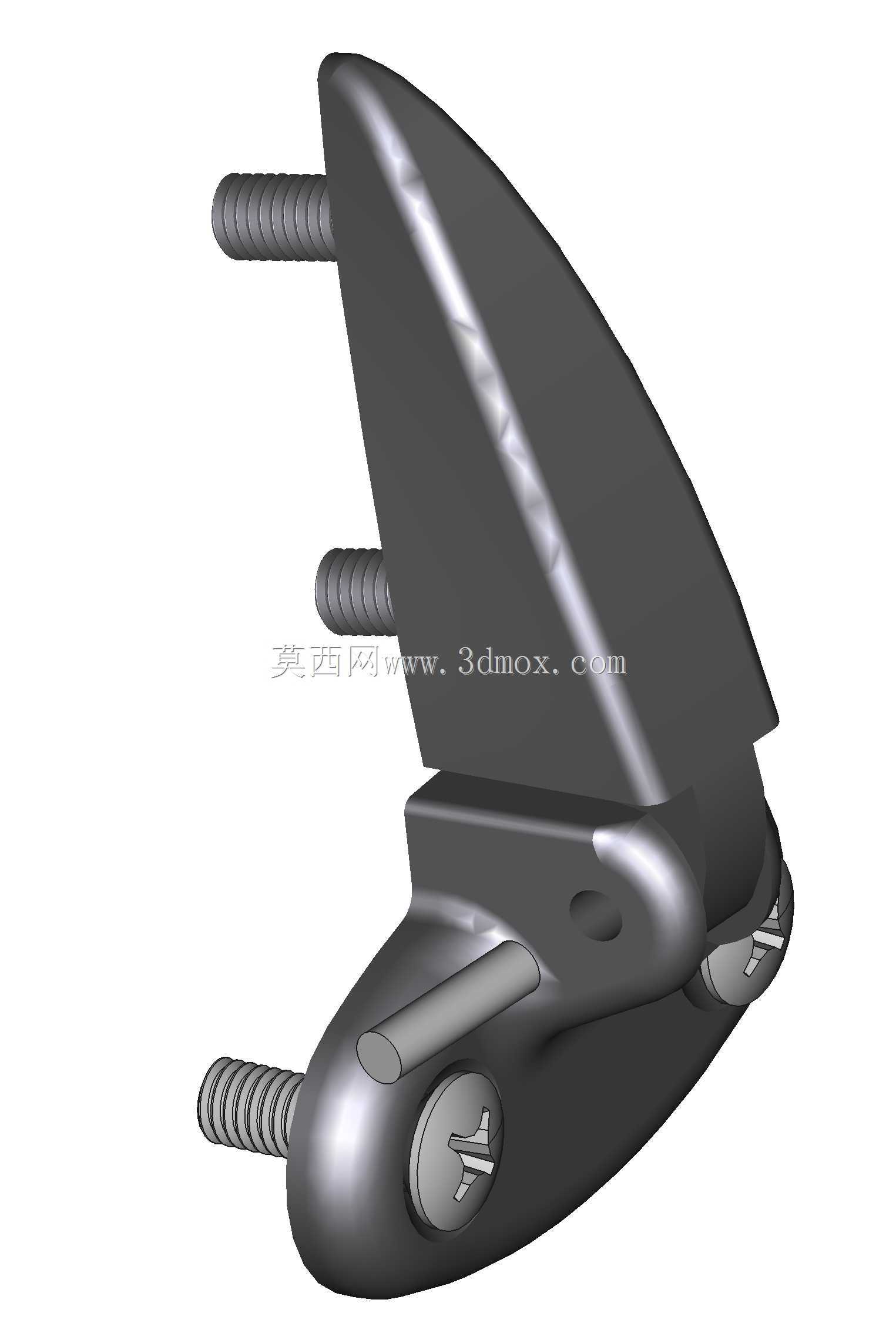

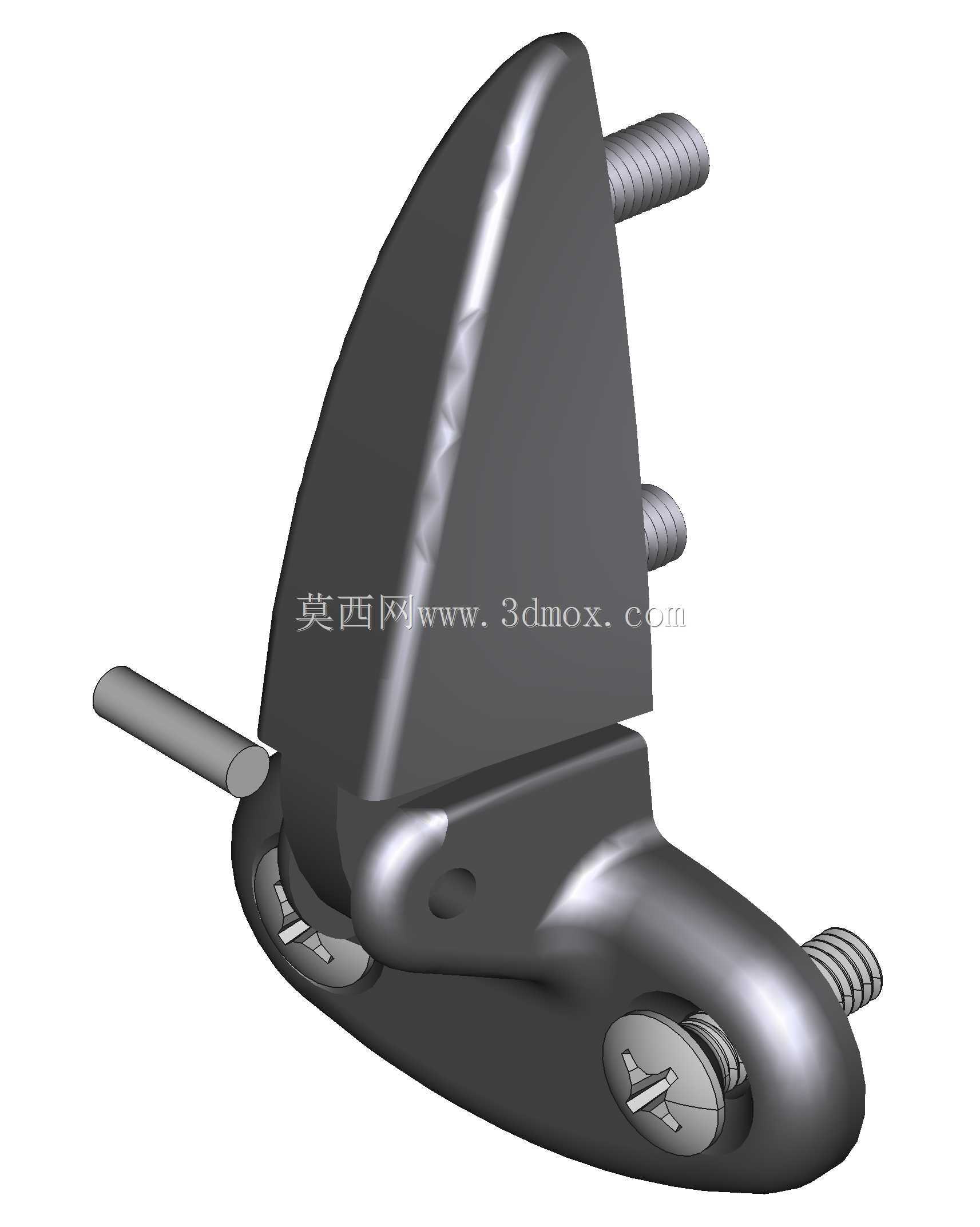

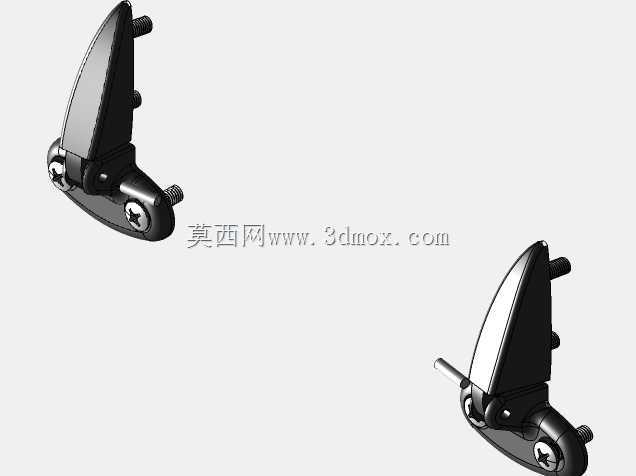

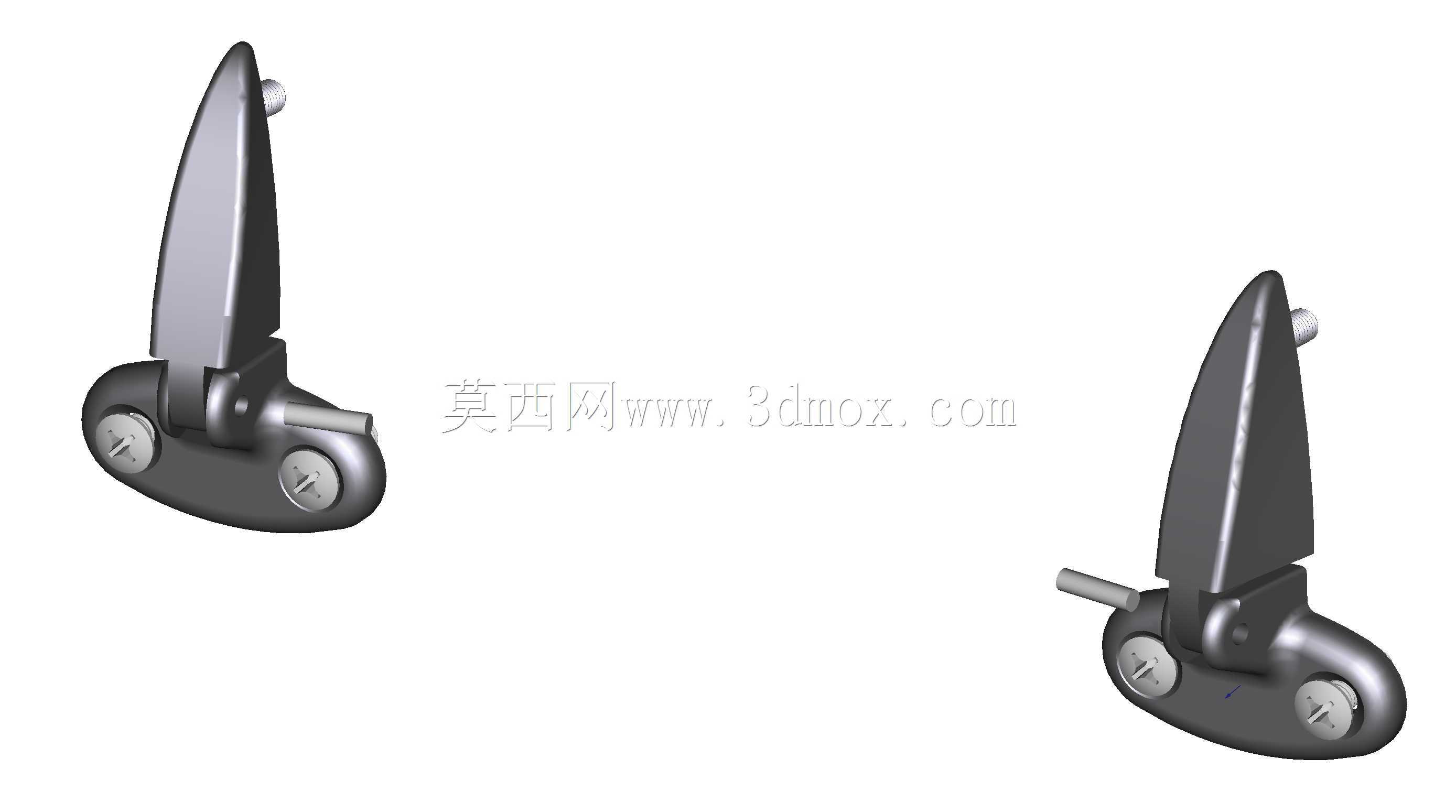

　　这类小型金属铰链主要适配复古款迷你车型的行李箱盖开合场景，日常使用中需要兼顾开合顺畅度与闭合锁止的可靠性，既要承受箱盖自身重量带来的长期往复载荷，也要应对车辆行驶过程中颠簸振动带来的冲击，避免出现松动、异响或者闭合不严的问题。从结构设计来看，该铰链采用分体式基座加活动摇臂的组合形式，基座上预留的三个带螺纹安装柱可以直接穿过行李箱侧围的预制安装孔，通过螺母从背面锁紧固定，不需要额外设计焊接或者粘接结构，安装工序简单，后期维护更换也不需要破坏车身覆盖件。活动摇臂与基座之间通过销轴实现转动连接，销轴端部采用十字槽螺钉锁紧防脱，既保证转动副的间隙控制在合理范围，避免开合过程中出现旷量，也能在长期磨损后通过拆解销轴更换衬套来恢复配合精度，

　　不需要整体更换铰链总成。设计过程中没有完全复刻原锌铸造件的实心结构，而是对摇臂部分做了局部空心化处理，在保证结构强度满足开合载荷要求的前提下，尽可能降低零件自身重量，减少箱盖开合时的操作力，同时这种结构也适配多种加工工艺，不管是3D打印做样件验证、激光切割钣金拼焊，还是CNC整体铣削加工都能实现，方便不同加工条件下的试制需求。安装边界方面，基座的固定柱间距按照车型原有安装孔位匹配，摇臂的转动行程经过校核，完全覆盖行李箱盖从全闭到最大开启角度的运动轨迹，不会在开合过程中与周边的车身覆盖件、密封条或者锁具结构发生运动干涉，摇臂端部的连接孔位与箱盖内侧的安装凸台完全对应，安装时不需要对原有车身结构做二次修改，

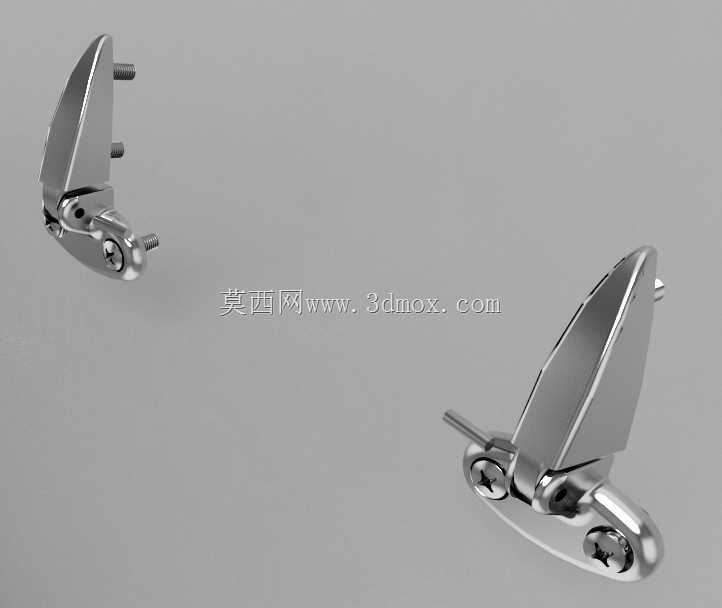

　　可直接替换原有老化损坏的铰链部件。铰链的外露表面做了圆弧过渡处理，没有尖锐的棱角，既避免安装和使用过程中划伤操作人员或者箱体内的物品，也能匹配复古车型的外观质感，闭合状态下摇臂与基座贴合紧密，不会出现突出的结构影响行李箱盖的整体平整度。
