莱兰迷你车型离合器分离臂结构设计

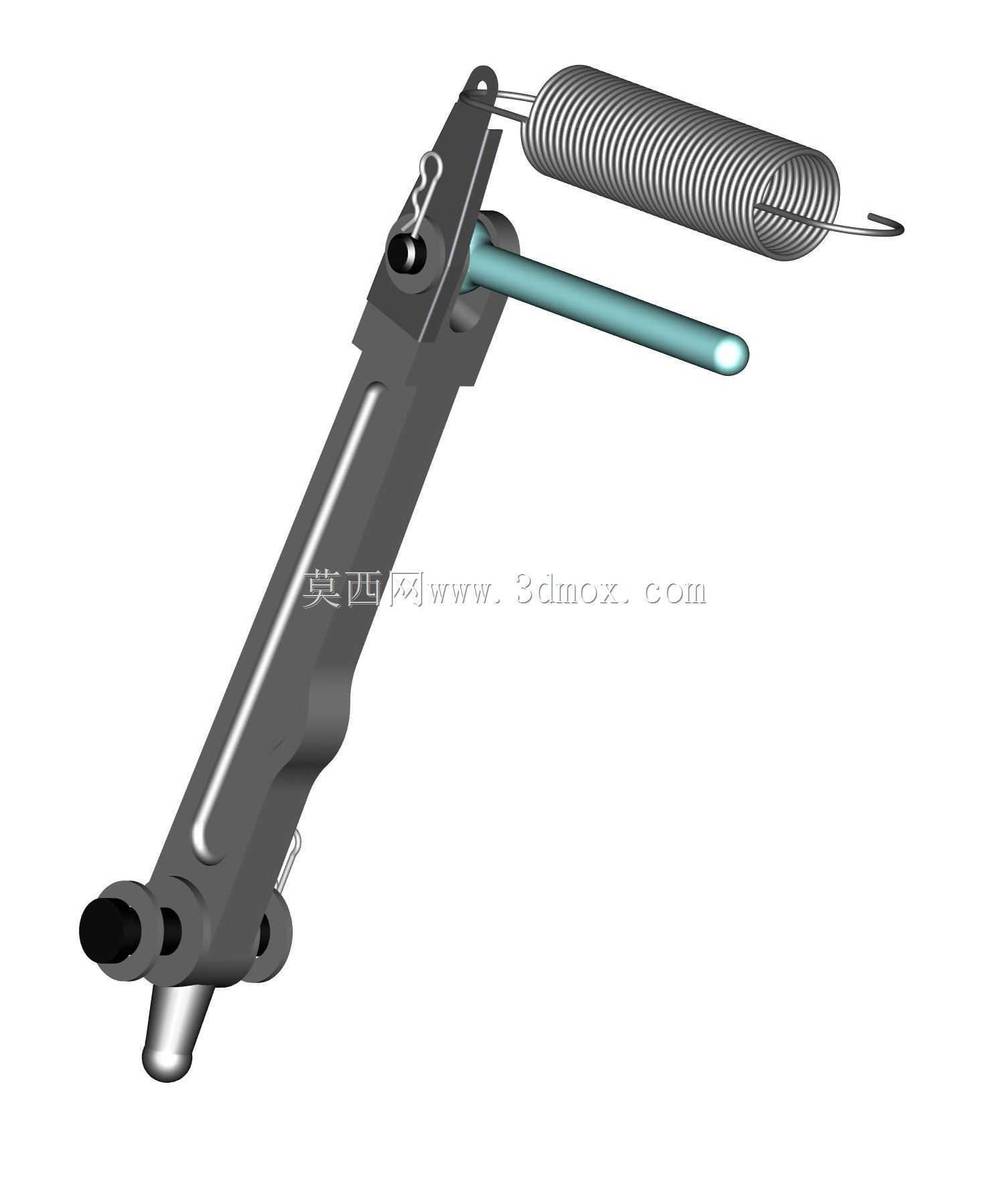

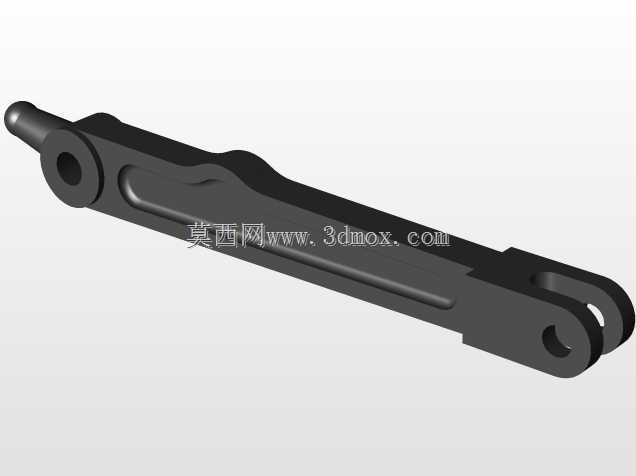

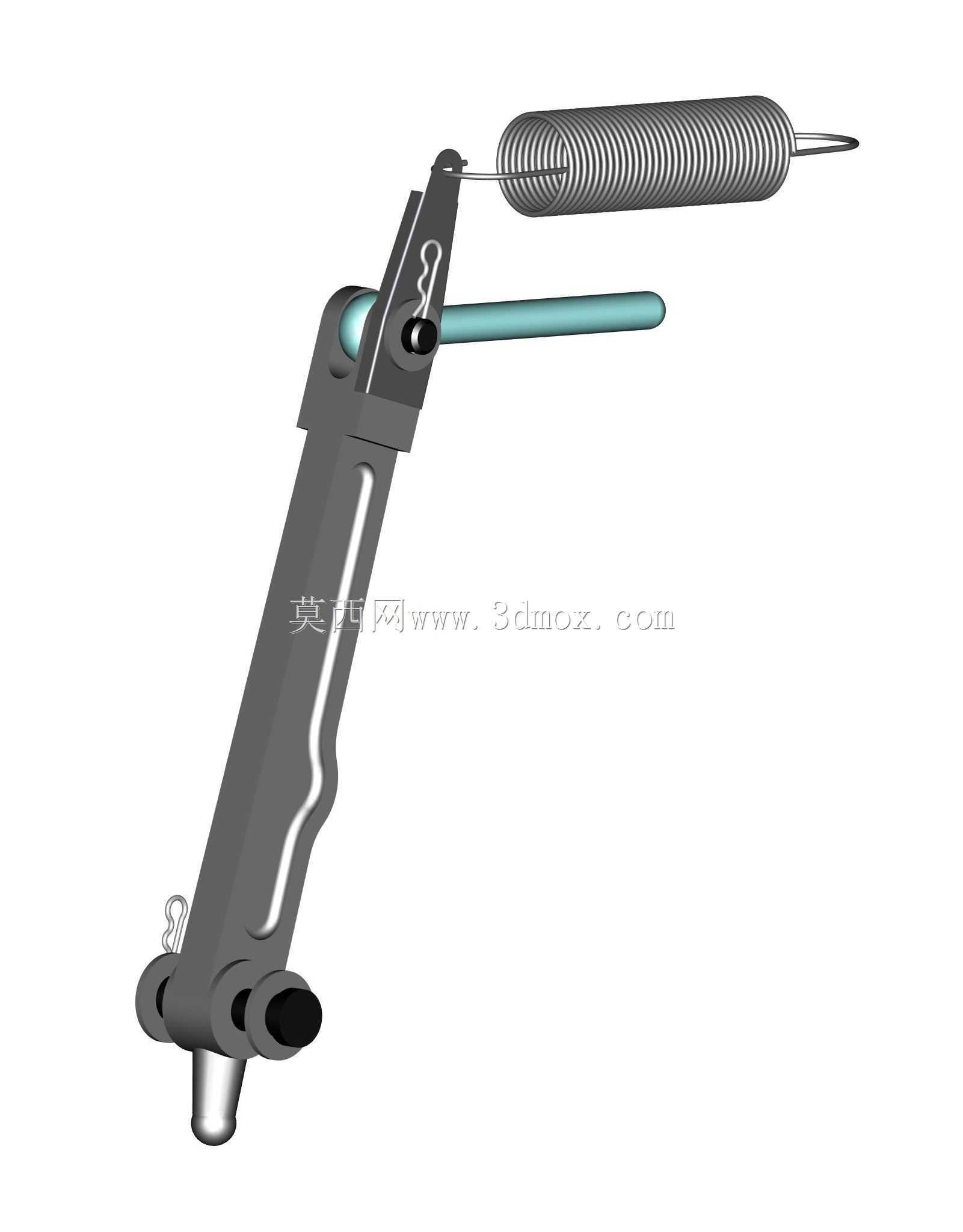

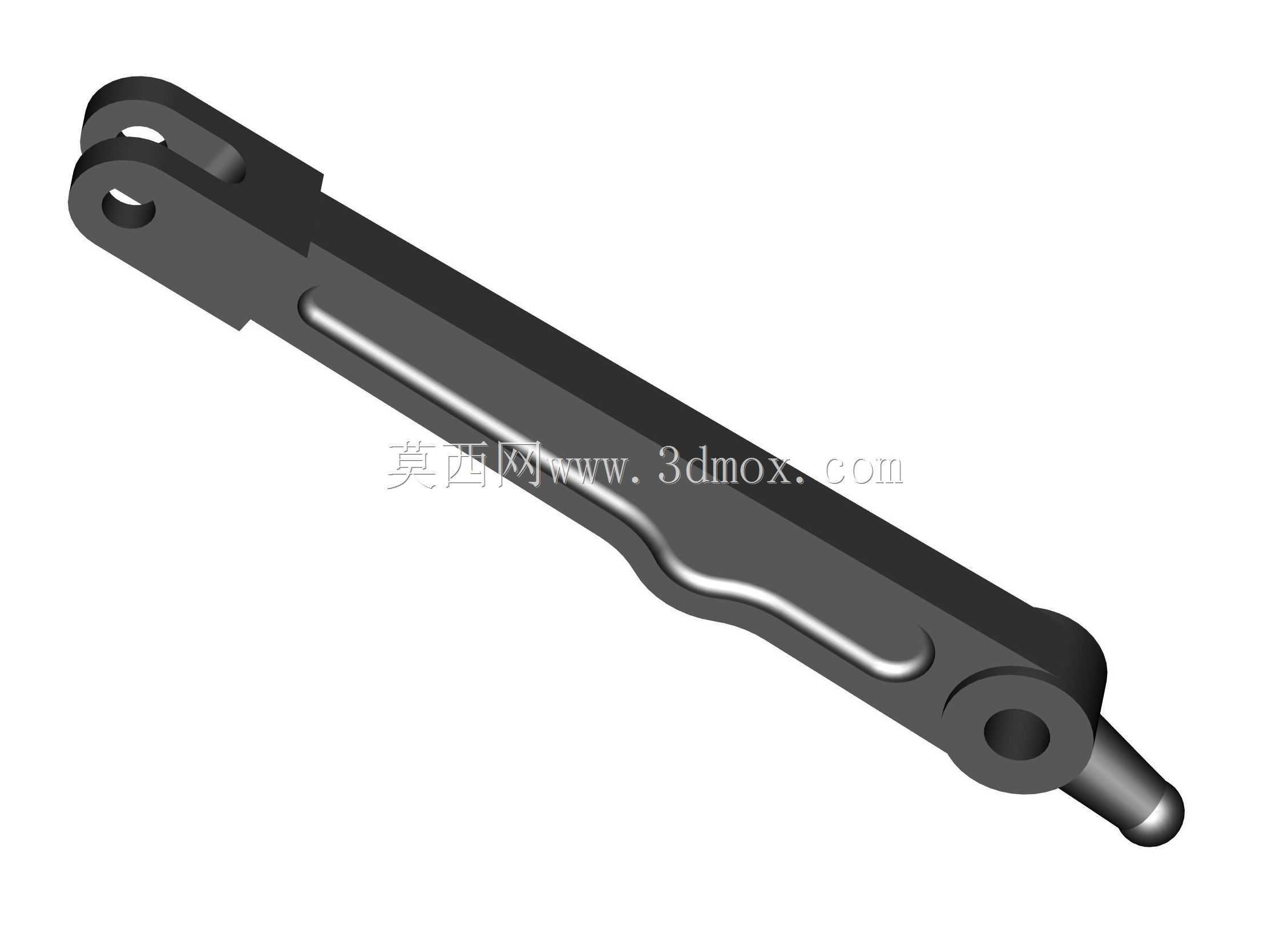

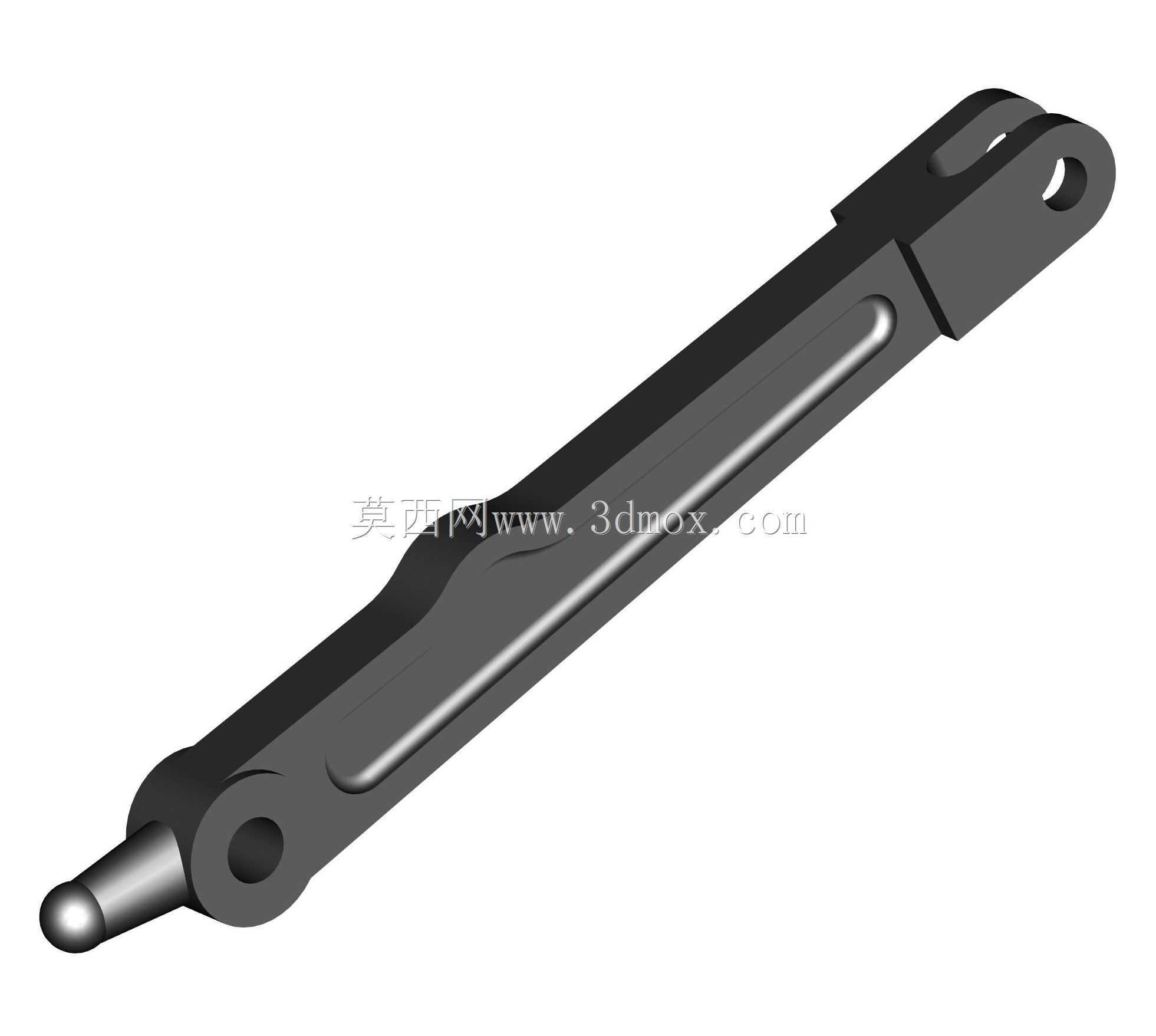

　　在小型乘用车离合器操纵系统的开发与维修适配场景中，离合器分离臂承担着将踏板输入的操纵力传递至分离轴承、实现离合器主从动盘平稳分离与结合的核心作用，这款适配早期莱兰迷你系列车型的分离臂结构，针对小排量动力总成紧凑的机舱布局做了针对性的结构优化。从实际装车工况来看，该部件安装于离合器壳体外侧的固定销轴上，臂体的一端连接离合器拉索或推杆机构，另一端与分离轴承端面贴合，回位弹簧套装在臂体的固定端附近，为分离动作完成后的臂体复位提供稳定的回弹力，避免分离轴承长期压合膜片弹簧造成的磨损与离合器打滑故障。设计过程中首先考虑了安装边界的约束，迷你车型的动力舱横向空间极其有限，臂体的摆动轨迹需要严格避让周边的启动机壳体、变速箱输入轴护罩等相邻部件，

　　因此臂体采用了变截面的异形铸钢构型，在保证结构刚度的前提下尽可能压缩非受力区域的材料厚度，既控制了部件自重，也避免了运动干涉风险。臂体上的销轴安装孔做了衬套压装的预留设计，衬套采用耐磨铜基材质，能够长期承受摆动过程中的交变载荷，减少销轴与孔位之间的磨损量，延长部件的维护周期。回位弹簧的安装挂钩位置经过反复校核，确保弹簧的拉伸行程与臂体的全行程摆动量匹配，既不会因弹簧预紧力过大造成踏板力过重，也不会因预紧力不足导致分离不彻底、换挡打齿的问题。臂体与分离轴承接触的端头做了圆弧过渡的淬火处理，表面硬度达到HRC45-50，能够承受长期反复接触的冲击载荷，避免端头出现压痕、凹陷导致的分离行程异常。从结构受力角度分析，

　　臂体的力臂比例经过精准计算，匹配该车型离合器膜片弹簧的分离力特性，让踏板操纵力保持在适合民用车型的舒适区间，同时保证分离行程足够让离合器片完全脱离，避免半联动状态下的异常磨损。在维修替换场景中，该分离臂的安装定位点与原车固定位完全匹配，不需要额外的改装加工即可直接装车，适配早期搭载A系列发动机的迷你车型在Verto离合器系统普及前的传动系统配置，解决了老旧车型配件稀缺、替换件尺寸匹配度差的问题。建模过程中对臂体的所有圆角、倒角、安装孔位的同轴度都做了严格的公差约束，确保三维模型与实物的尺寸一致性，可直接用于配件的逆向开发、维修教学演示以及离合器操纵系统的动力学仿真分析，帮助设计人员直观理解小排量车型紧凑离合器操纵机构的布局逻辑与受力传递路径。
