莱兰路虎微型连杆变速箱变速操纵机构

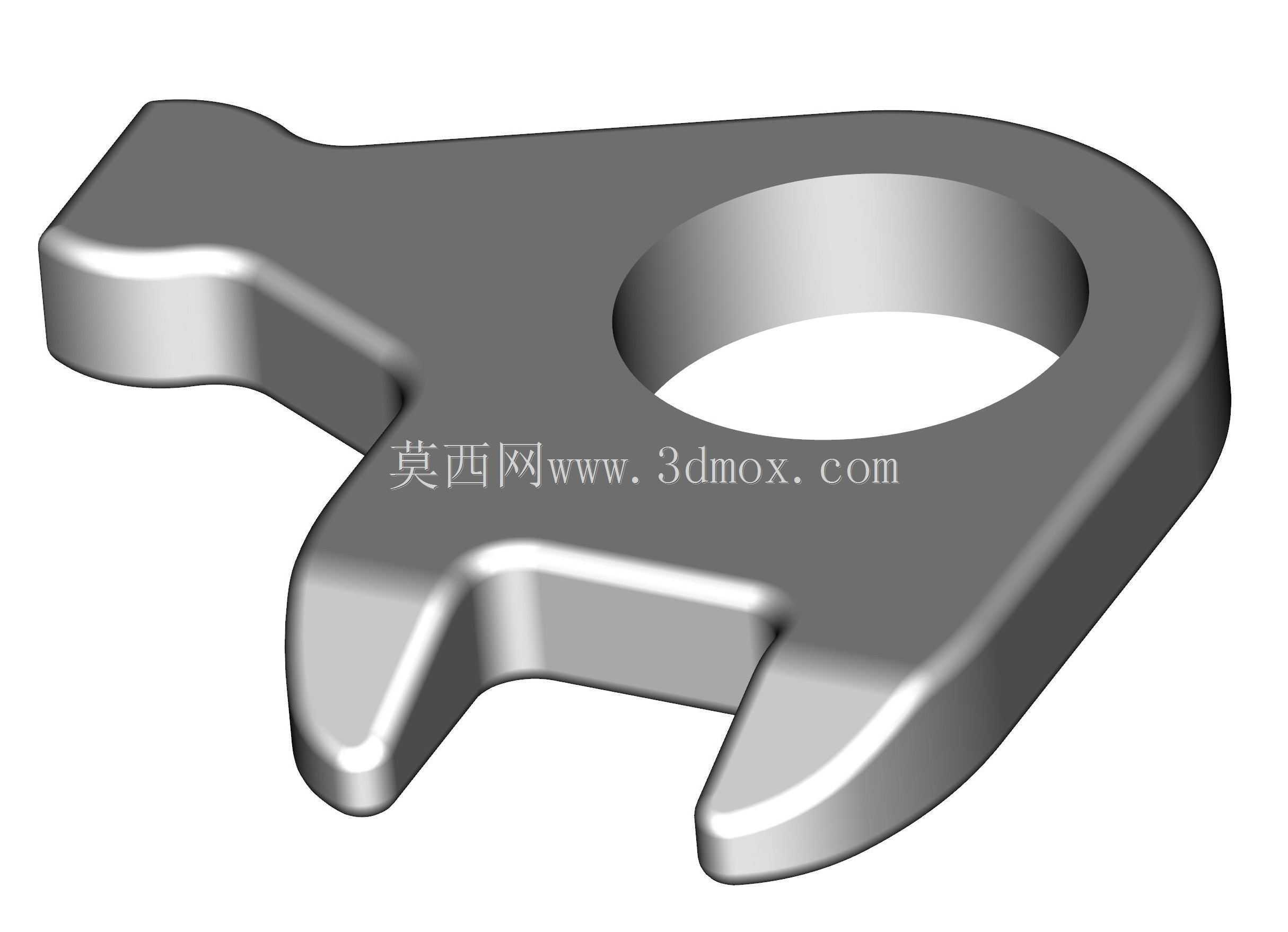

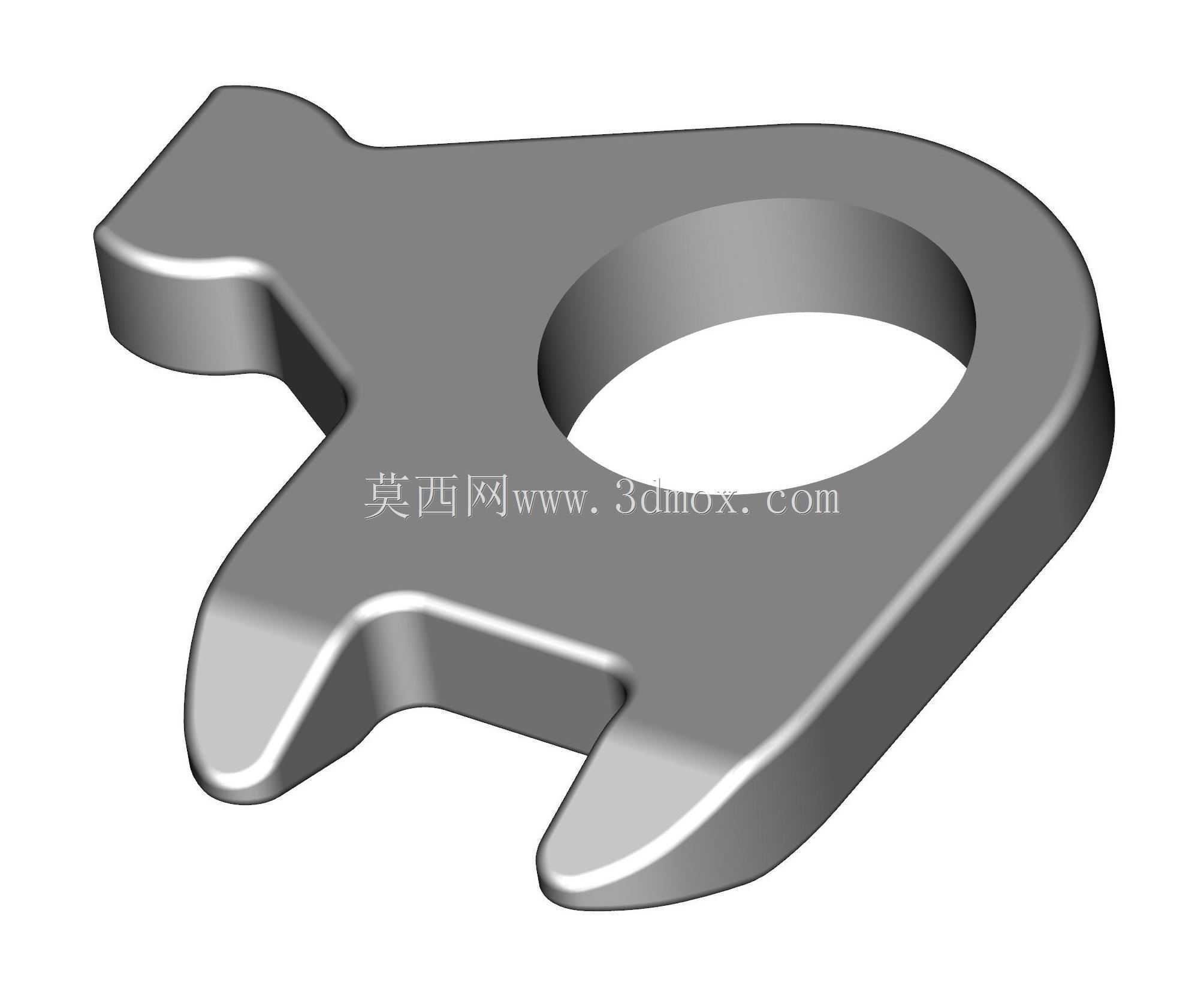

　　这套变速操纵机构主要适配轻型越野车型的手动变速箱换挡操控场景，布置在变速箱壳体外侧的换挡轴端位置，承担驾驶员换挡动作的力传递与挡位锁止功能，是手动变速箱操控系统里的核心执行部件。从结构设计来看，整套机构采用摇臂与直推轴结合的连杆式布局，摒弃了早期复杂的多连杆遥控换挡结构，整体零件数量大幅压缩，有效降低了机构的传动间隙与故障概率。核心的换挡摇臂采用弯折式钣金成型结构，摇臂上预留的安装孔位分别对应换挡拉杆连接点与挡位定位销配合面，摇臂的回转中心与换挡轴采用花键配合传递扭矩，安装时摇臂端面与轴肩贴合，通过端部的锁紧结构实现轴向固定，安装边界需保证摇臂回转范围内无周边部件干涉，摇臂的摆动角度对应变速箱各挡位的切换行程，

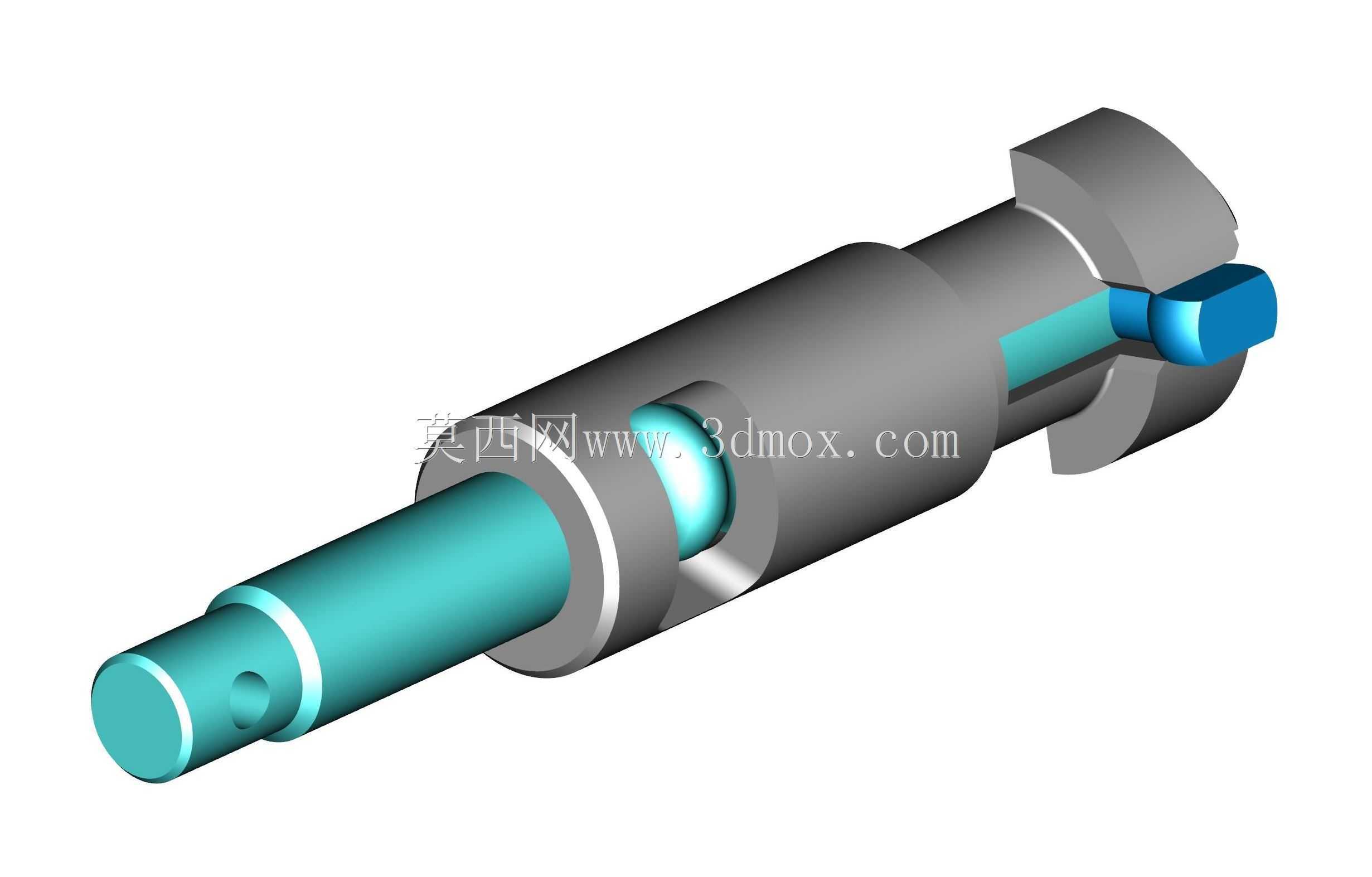

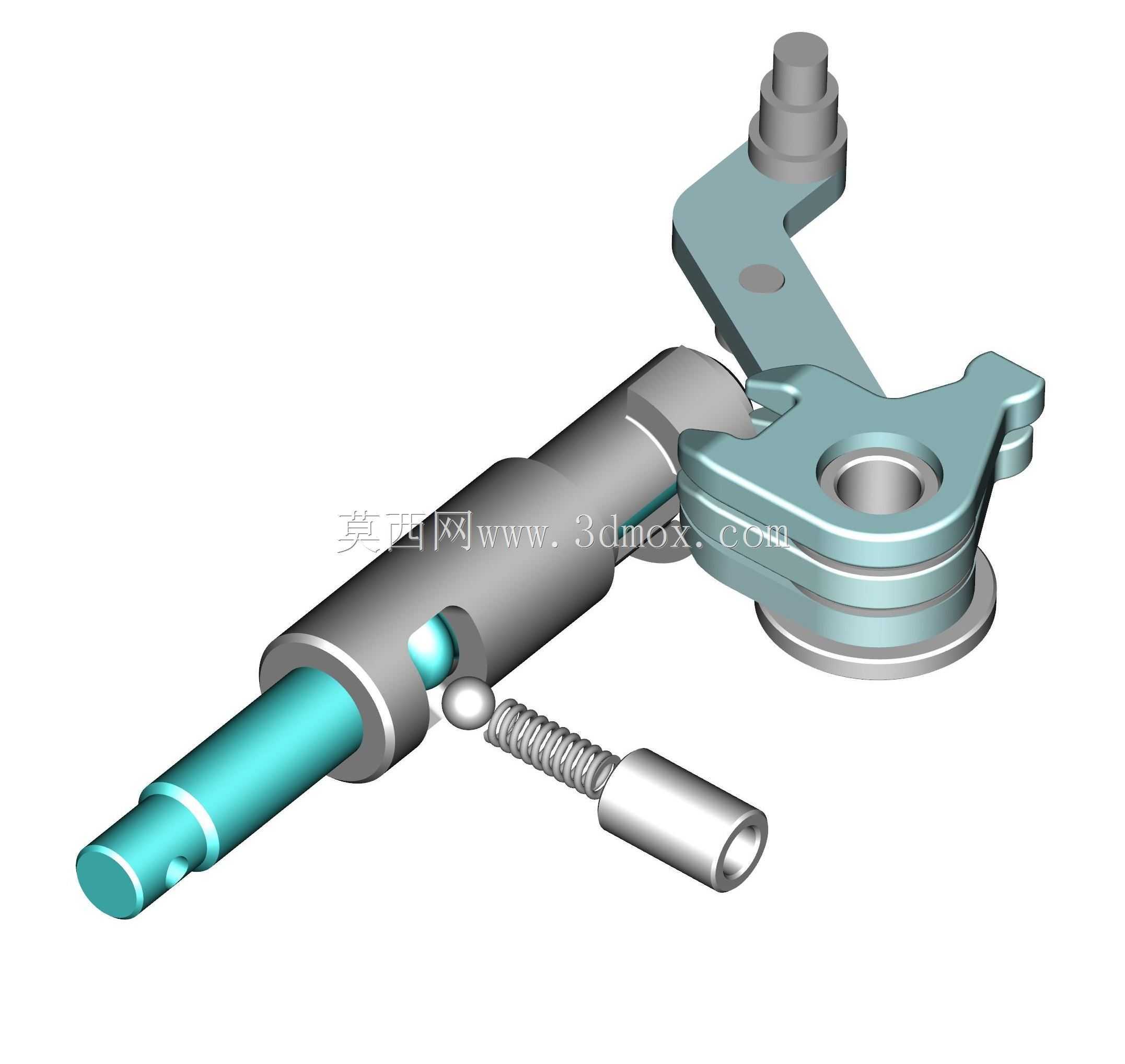

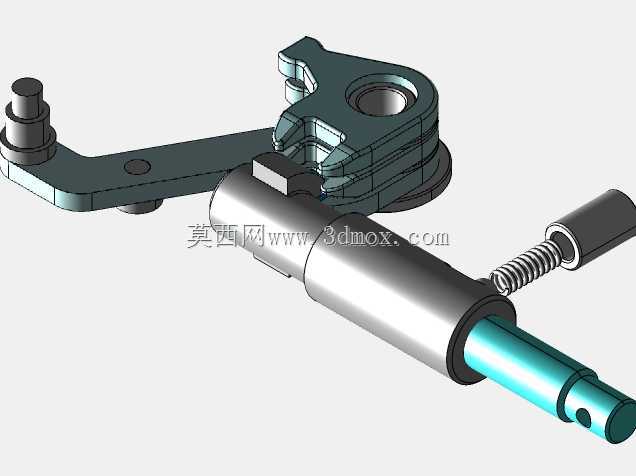

　　设计时通过摇臂的力臂长度匹配换挡操作力，避免换挡力过重或挡位吸入感不足的问题。直推式换挡轴采用阶梯轴设计，轴表面做硬化处理提升耐磨性能，轴的一端连接驾驶舱内的换挡操纵杆，另一端与摇臂的驱动槽配合，将轴向的推拉动作转化为摇臂的回转动作，轴的外周布置有复位弹簧与定位钢球结构，弹簧的预紧力经过匹配，既可以保证换挡后机构的回位顺畅，也能在挡位切换时提供清晰的挡位吸入手感，钢球与壳体上的挡位凹槽配合，实现各挡位的定位锁止，防止行驶过程中出现跳挡、脱挡的故障。整套机构的外形尺寸紧凑，横向安装空间占用较小，适配微型变速箱的外侧布置需求，安装时需保证换挡轴与壳体安装孔的同轴度，摇臂与换挡轴的配合间隙控制在合理范围内，

　　避免长期使用后出现磨损松旷导致的挡位模糊问题。在实际装车应用中，这套机构的传动路径短，力传递损失小，驾驶员的换挡动作可以直接传递到变速箱内部的换挡拨叉，相比早期的远距离遥控换挡结构，换挡手感更直接，维护保养也更便捷，日常检查仅需关注铰接点的磨损情况与弹簧的预紧力状态，无需复杂的调整工序。设计过程中针对连杆铰接点的磨损问题，所有相对运动的配合面都预留了润滑脂存储槽，可在装配时填充润滑脂，降低长期往复运动的磨损量，延长机构的使用寿命，同时摇臂的弯折角度经过反复校核，保证各挡位切换时摇臂不会与轴套、弹簧等周边零件发生运动干涉，换挡全行程内的传动比保持稳定，不会出现挡位切换过程中力值突变的情况。
