带周向凸筋的环形塑料金属组合构件

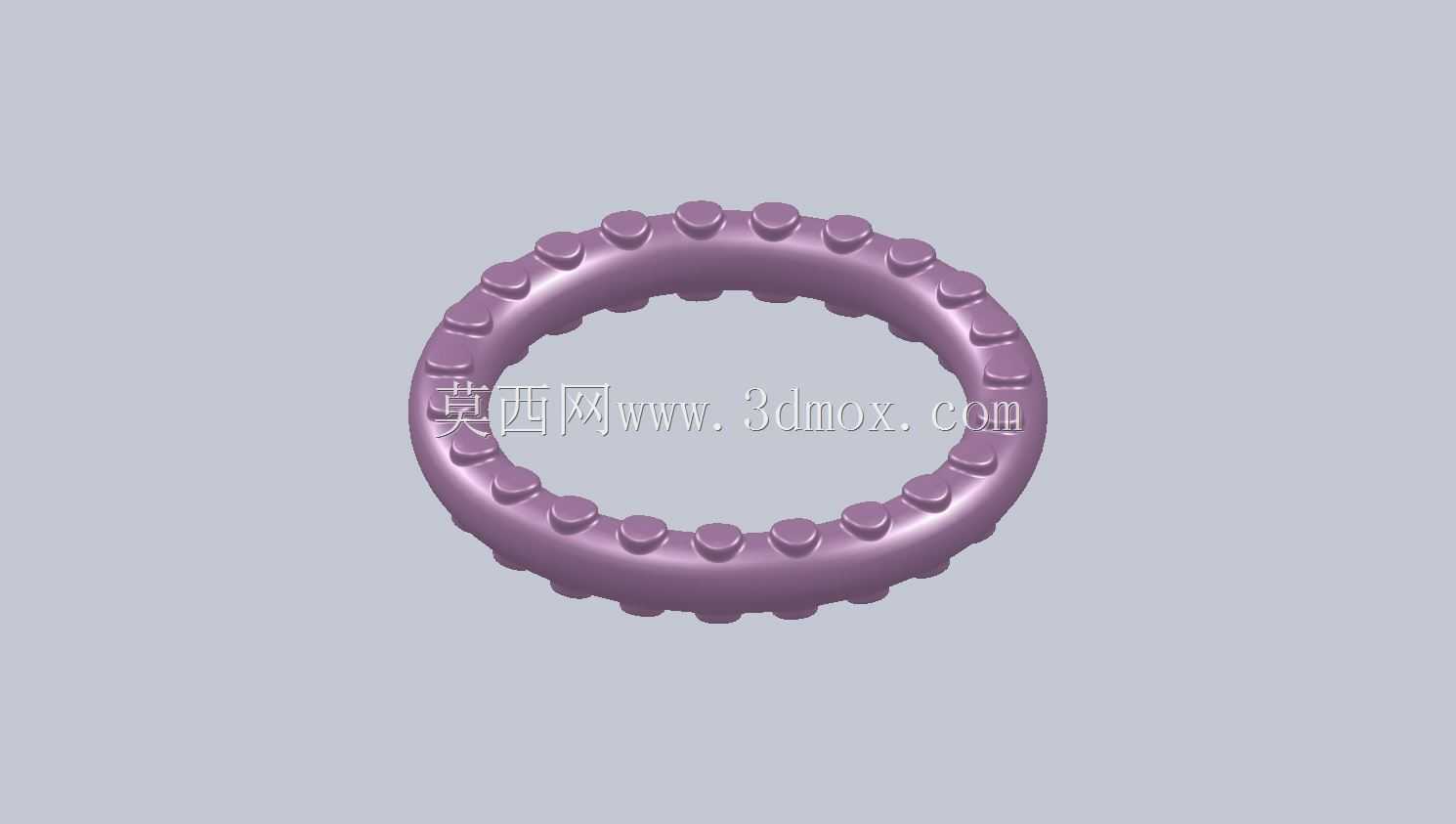

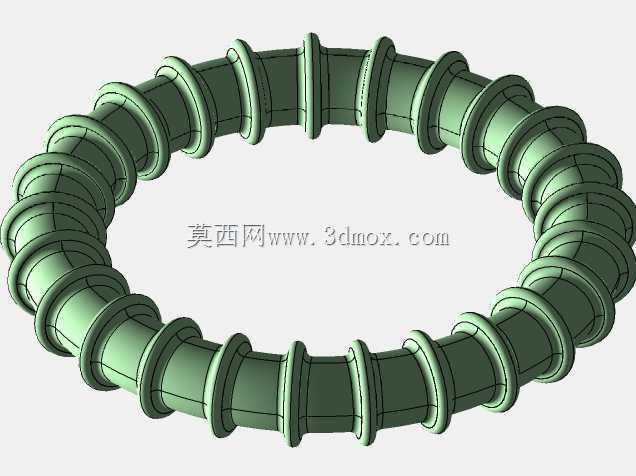

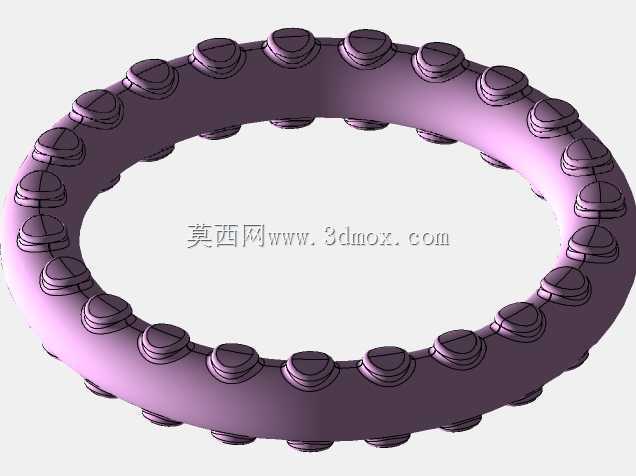

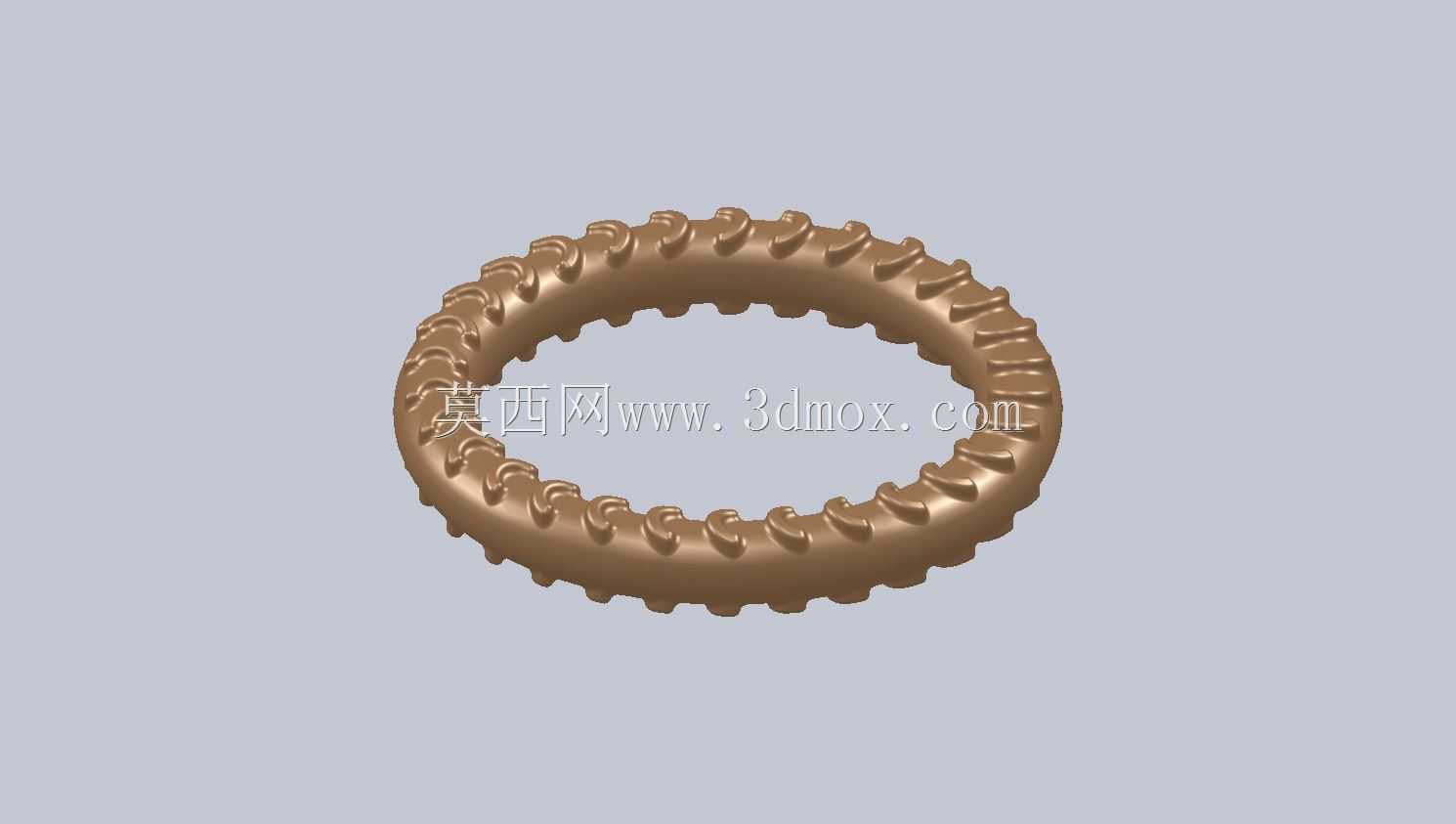

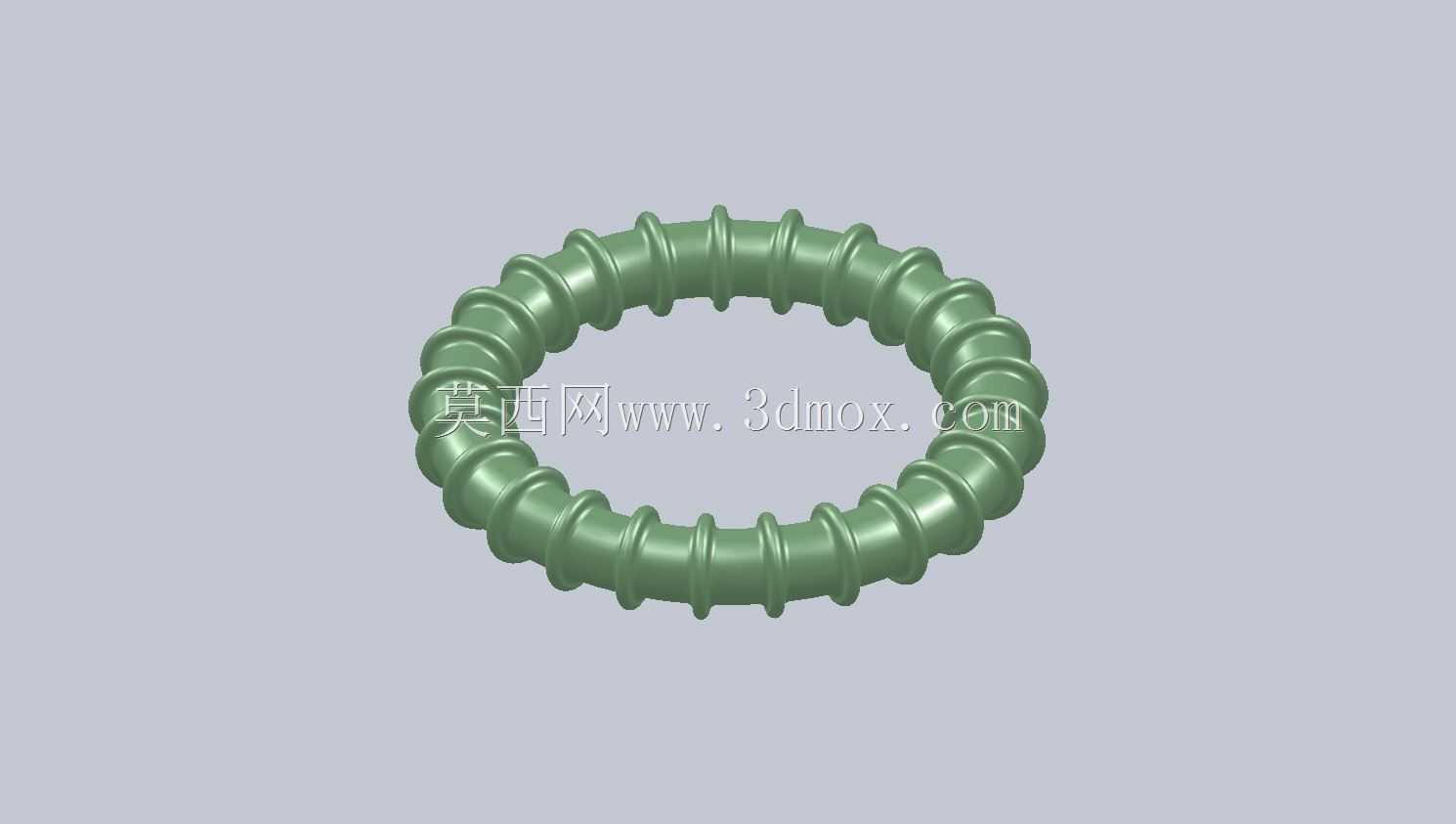

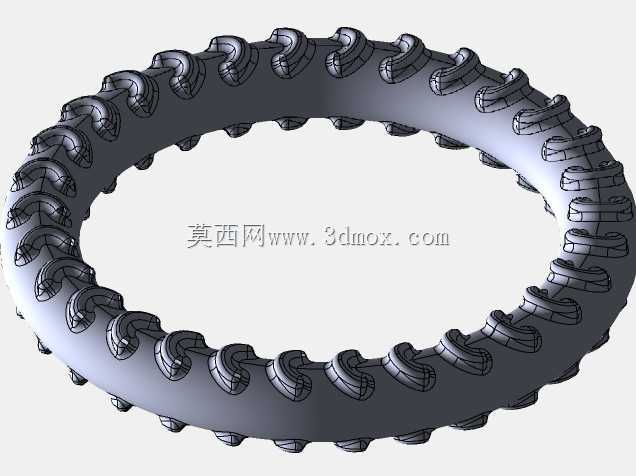

　　这类带周向凸筋的环形组合构件，常应用在流体管路接驳、小型旋转机构限位、线束束紧防护这类场景中，金属内芯承担结构强度支撑，外层塑料包覆层负责接触密封、防刮擦绝缘的作用，二者结合能规避纯金属件易锈蚀、接触硬摩擦损伤配合面，以及纯塑料件结构强度不足、受挤压易形变失效的问题。设计阶段首先要明确安装边界的尺寸公差，环形构件的内径要适配穿过的轴类、管路外径，预留合理的过盈量保证装配后不出现松脱，外径尺寸要匹配安装位的沉槽空间，避免装配后突出干涉周边其他零部件。周向均匀分布的凸筋结构并非装饰设计，一方面凸筋能增大构件与配合面的接触摩擦力，在受轴向窜动、周向旋转力的时候不会出现移位，另一方面凸筋之间的凹槽可以容纳少量润滑脂、密封介质，

　　在长期往复运动或者静密封场景下，能延长密封寿命，减少介质渗漏的概率。设计时要注意塑料层与金属内芯的结合牢度，金属内芯的外表面需要做滚花或者开槽处理，注塑包覆时塑料料流能嵌入这些纹理凹槽内，避免长期使用后塑料层与金属芯出现脱层分离。凸筋的圆角过渡要做合理处理，不能出现尖锐棱角，一方面是注塑生产时能避免应力集中导致的成型缺陷，减少塑料件冷却后出现缩痕、开裂的问题，另一方面装配时不会刮伤配合的软管、轴类表面，破坏其他零部件的防护层。这类构件在实际使用中，不需要额外的紧固件固定，依靠自身的过盈配合以及凸筋的摩擦力就能完成固定，装配效率高，在小型家电、气动管路、儿童玩具结构、轻工机械设备里都有广泛的适配场景，针对不同的使用环境，可以调整塑料层的材质，比如接触油类介质选用耐油尼龙，需要耐磨场景选用POM材质，户外使用则选用抗老化的PP材质，金属内芯根据载荷需求选择普通碳钢或者不锈钢材质，兼顾成本与使用性能。
