吹塑机气缸楔合模组结构设计

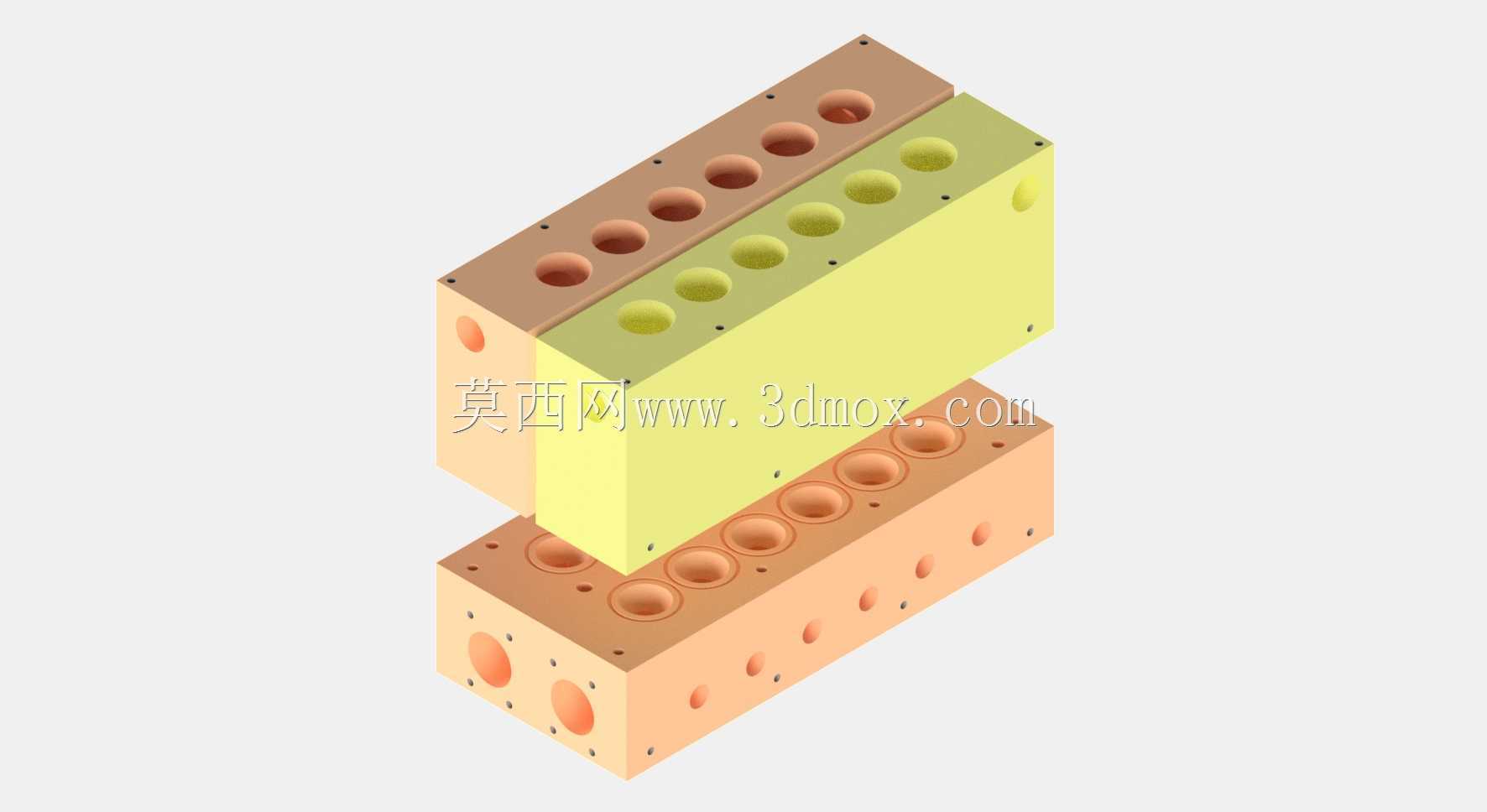

　　这套楔合结构是吹塑成型设备合模单元的核心受力部件，日常应用在中空塑料制品的批量生产工位，直接承担模具闭合后的锁模力传递作用，避免吹塑过程中型腔内高压气体撑开模缝产生飞边缺陷。从结构布局来看，整套组件采用三层叠合式设计，上下两层为带定位沉孔的模座基体，中间层为楔合滑动块，所有孔位采用同轴度公差严格的阵列排布，单排孔位间距匹配常规吹塑多腔模具的型腔中心距，可适配最多8腔的小型中空制品同时生产，比如常见的日化包装瓶、药用塑料瓶的吹制工位都能见到这类结构的身影。设计过程中优先考虑了受力传递的路径合理性，楔块的斜面角度经过反复校核，既保证气缸驱动时楔块滑动顺畅无卡滞，又能在锁止位置形成力学自锁，避免生产过程中受气压波动影响出现锁模失效。

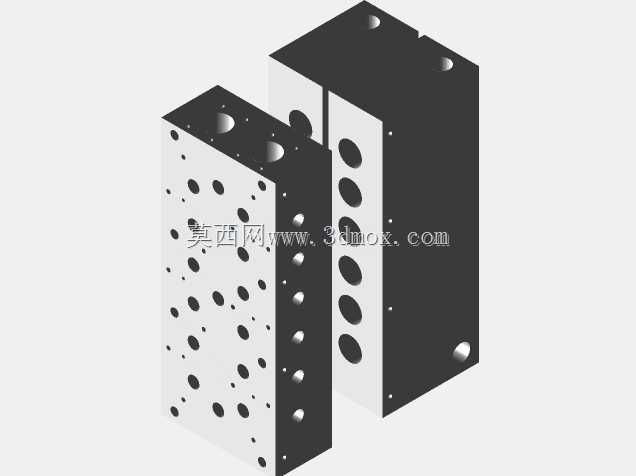

　　基体上的沉孔用于安装模具定位销与紧固螺栓，侧面分布的小孔分为两类，一类是贯通式的冷却介质流道接口，用于生产过程中带走模具传导的热量，维持模温稳定；另一类是螺纹工艺孔，用于安装行程检测开关的固定支架，方便设备控制系统实时采集楔块的位置信号，匹配吹塑工序的动作时序。安装边界上，整套组件的外形轮廓适配常规直线式吹塑机的合模架安装尺寸，上下模座的底面与顶面均设计有定位键槽，可直接与设备的动模板、定模板完成定位对接，不需要额外加工转接板，减少装配累计误差。滑动接触面的粗糙度要求控制在Ra0.8以内，装配时需要涂抹高温润滑脂，减少长期往复滑动的磨损量，延长部件的维护周期。结构上特意将受力较大的楔合面做了加宽处理，相比普通平压式锁模结构，

　　同等气缸推力下能提供更大的锁模力，同时降低气缸的选型规格，压缩设备的制造成本。日常生产中，这套结构的动作逻辑与吹塑工序完全匹配：模具预闭合后，气缸推动中间楔块滑入上下模座的对应槽位完成机械锁止，随后型腔内通入高压压缩空气完成型坯吹胀，冷却定型后气缸带动楔块退出，模板开模取出制品，整个动作循环节拍可适配10秒以内的高速吹塑生产需求。
