小型赛车用铝制座圈燃油储油箱结构

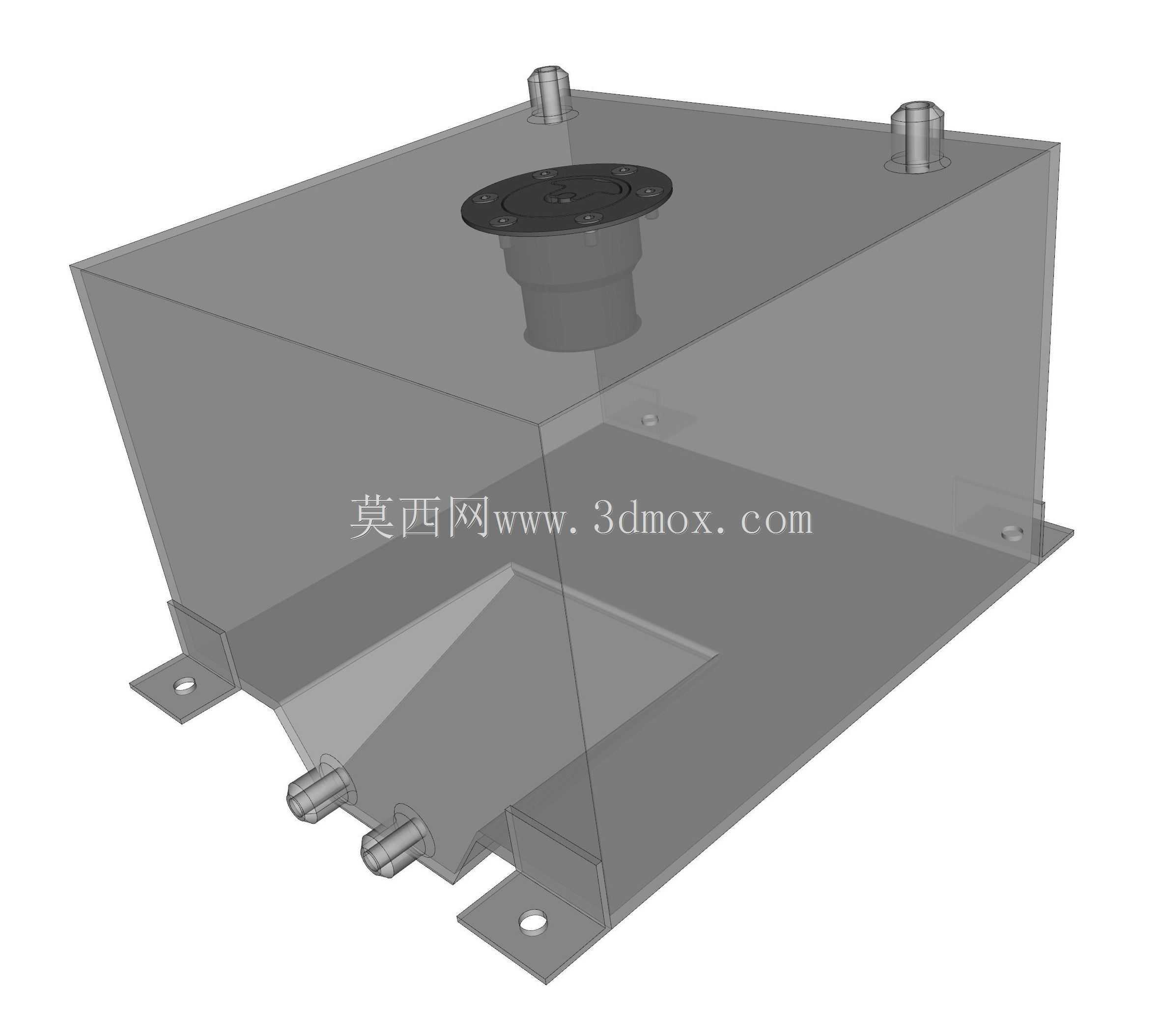

　　这款燃油储油箱主要面向小型改装赛车、迷你越野车型的供油系统配套场景，在紧凑的车体布局中承担燃料存储与稳定供油的核心作用，适配小排量竞速类车型的轻量化改装需求。从结构设计来看，箱体采用近似长方体的主体构型，边角做了小角度切边处理，既能够在有限的车架安装空间内最大化利用容积，也能避免尖锐边角在车辆行驶震动中与周边车架、管线发生磕碰干涉。箱体顶部设置的圆形检修盖可直接接触油箱内部的油量传感器、吸油滤组件，日常维护无需整体拆解油箱，顶部两个凸起的通气管接口分别对应燃油蒸汽导出与加油排气功能，可避免车辆在倾斜过弯、颠簸跳跃时出现燃油溢漏或供油断流的问题。箱体下部的铝制座圈安装结构是设计的核心亮点，

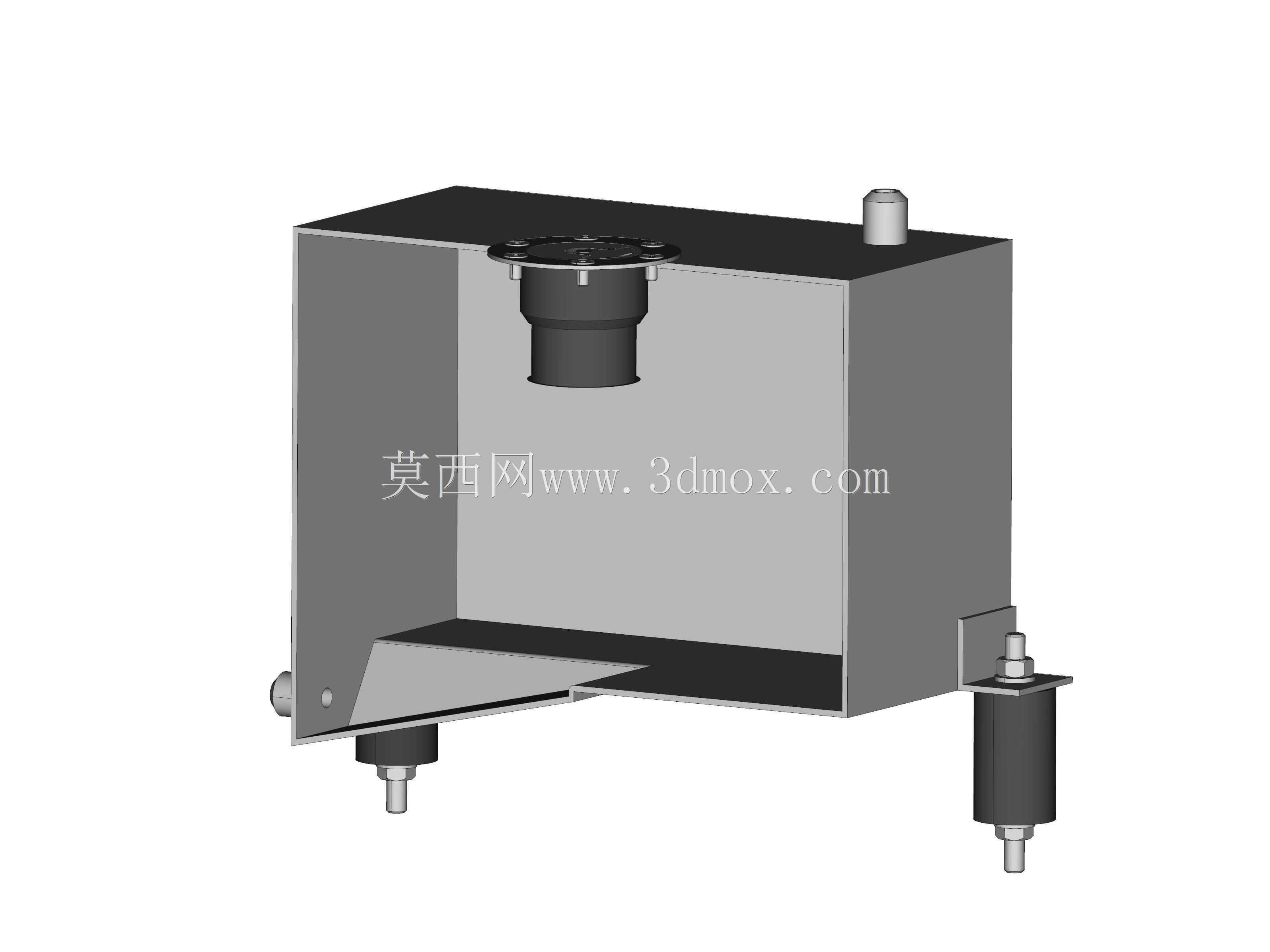

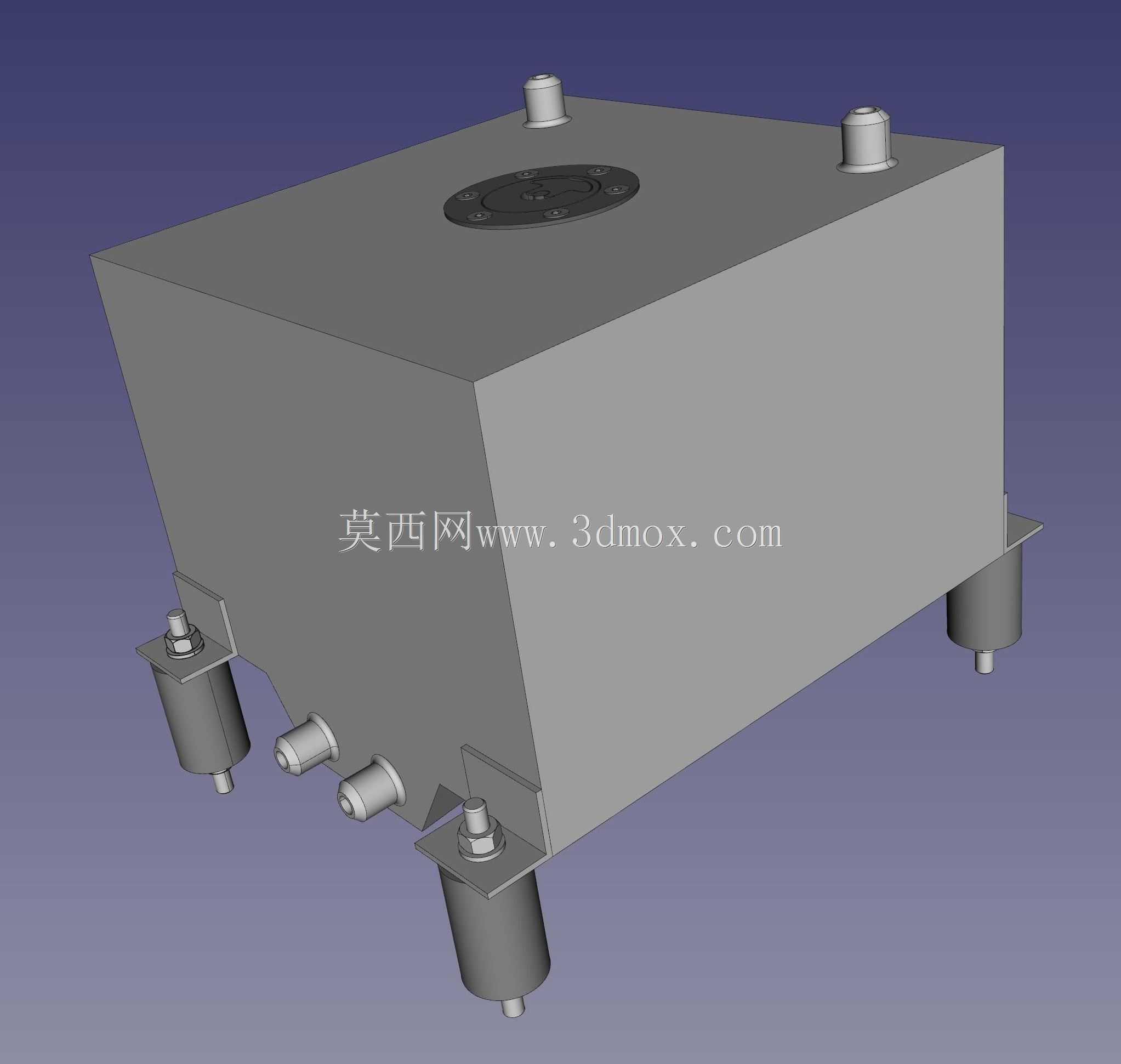

　　四个带减震衬套的安装支脚通过螺栓与座圈配合固定，可抵消车辆行驶过程中发动机震动、路面颠簸传递到箱体的冲击力，避免长期使用后焊缝开裂、固定螺栓松脱的问题，支脚的安装孔位按照小型钢管车架的通用布局设置，安装边界可适配多数19-25mm管径的赛车车架横梁，无需额外制作转接支架。箱体侧面下部设置的两个管路接口分别对应主供油与回油通路，接口高度低于箱体最低油位线，可保证车辆在大角度倾斜、急加速急减速工况下，吸油口始终能浸没在燃油中，避免吸入空气导致发动机供油中断。整体设计充分考虑了小型赛车的使用工况，在20升的标称容积下，箱体自重控制在较低水平，铝制材质本身具备良好的导热性，可快速散发燃油回流携带的热量，

　　避免长时间高负荷行驶时油箱内温度过高产生气阻。安装时需注意座圈与车架接触面的减震垫压缩量控制在1-2mm区间，过紧会失去减震效果，过松则会导致箱体在行驶中出现晃动，管路连接时需预留10-15mm的活动余量，抵消车架形变带来的管路拉扯力。
