高精度万向支架式机械陀螺仪结构

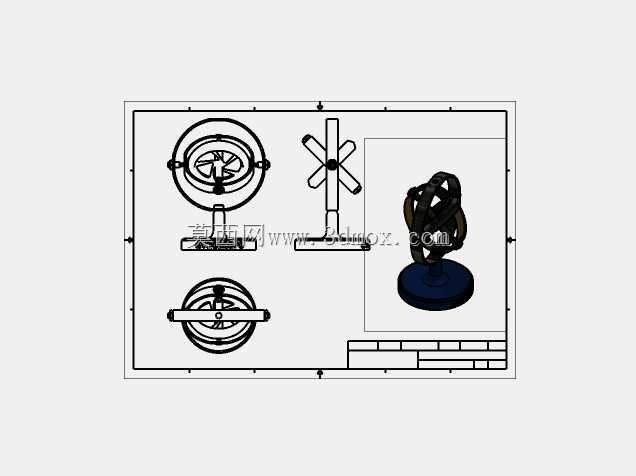

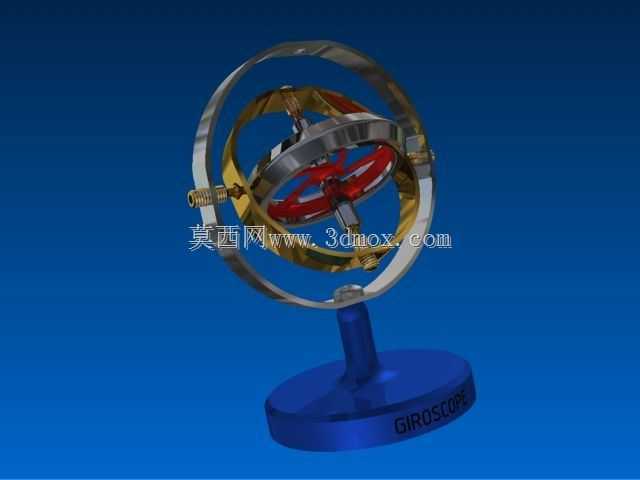

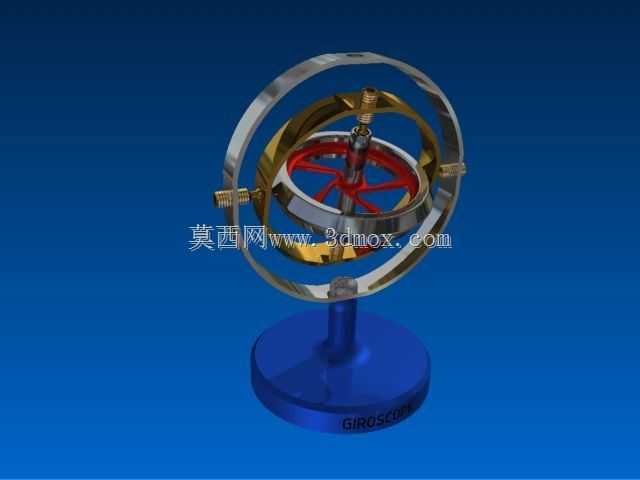

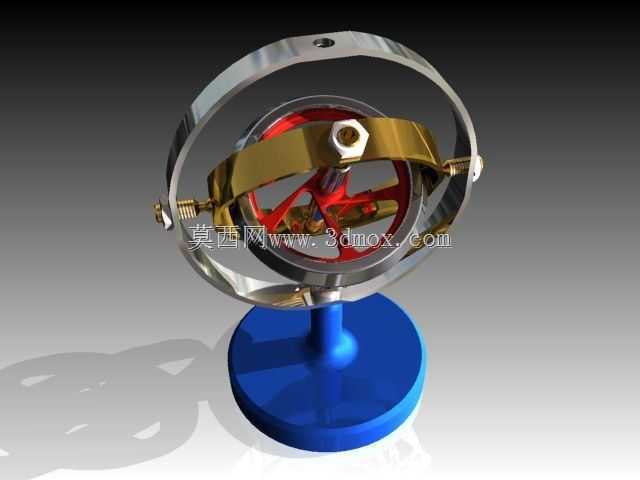

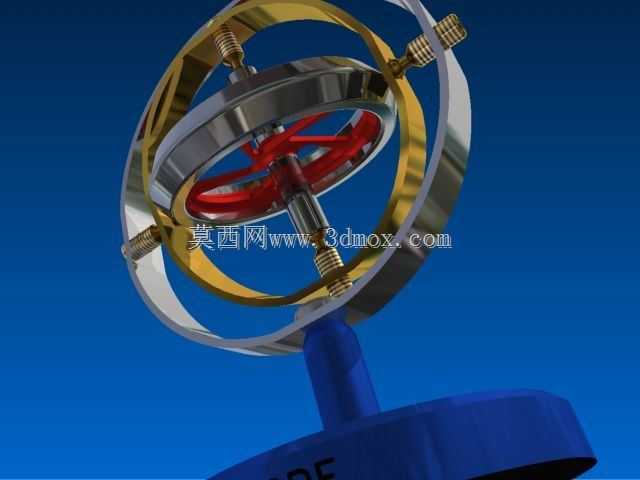

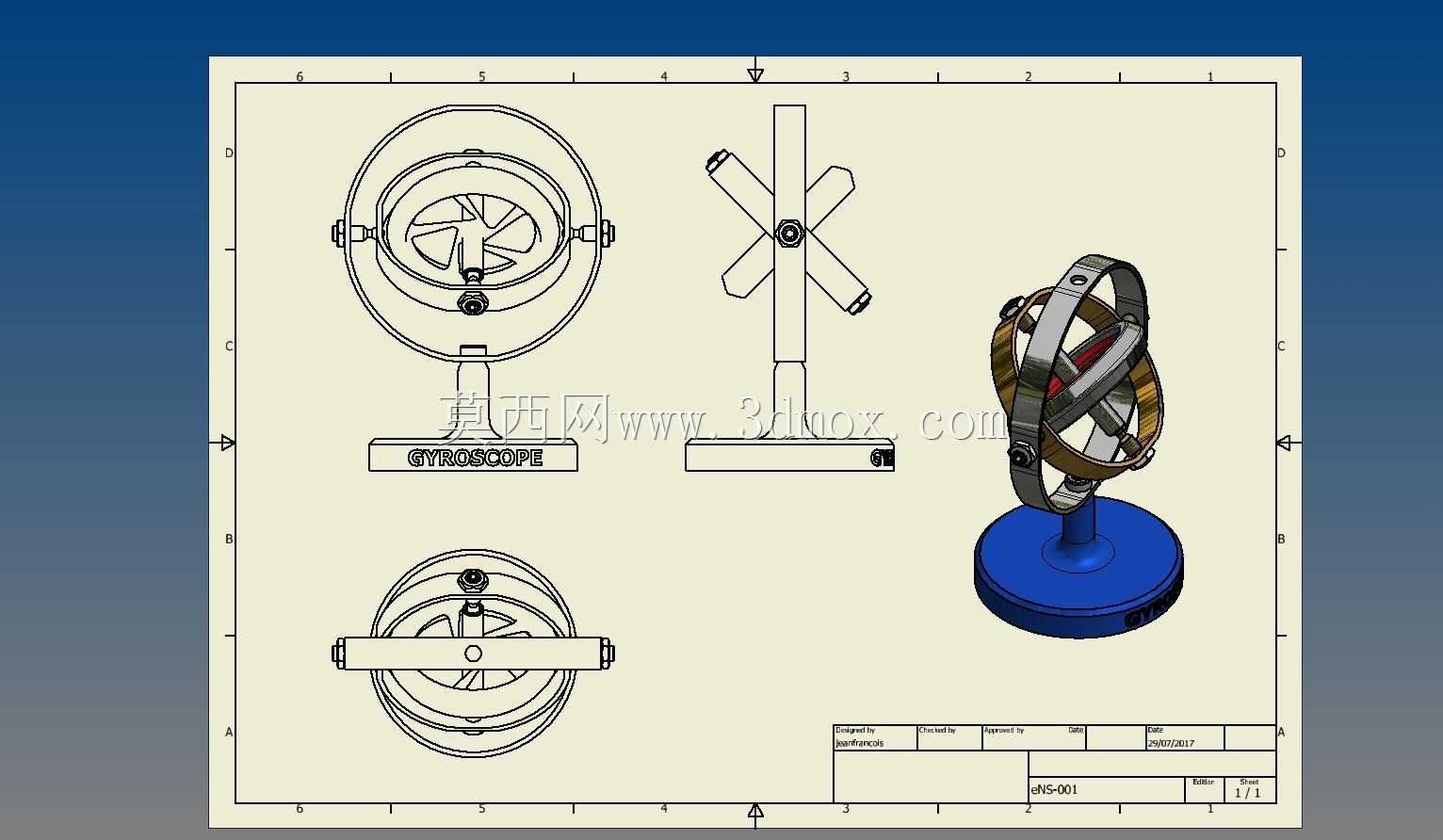

　　这套机械陀螺仪结构采用经典的万向支架布局，核心转子部分被两层正交布置的金属环架完全包覆，最外层环架通过底部立柱与圆形安装基座连接，整套转动副均采用小间隙精密轴孔配合，保证各环架可绕相互垂直的转轴自由转动，不受基座姿态变化的干扰。从实际工程应用场景来看，这类纯机械结构的陀螺仪最早被广泛应用在航空航海领域的姿态感知环节，在没有MEMS传感技术的阶段，依靠高速旋转转子的定轴性，为载具提供稳定的方位基准，即便是当下，这类机械结构也常被用作教学演示器具，或是惯性导航系统的冗余备份结构，在强电磁干扰的特殊工况下，纯机械结构的抗干扰能力是电子器件无法替代的。设计过程中首先要保证各层环架的转动轴线完全交于转子的质心位置，

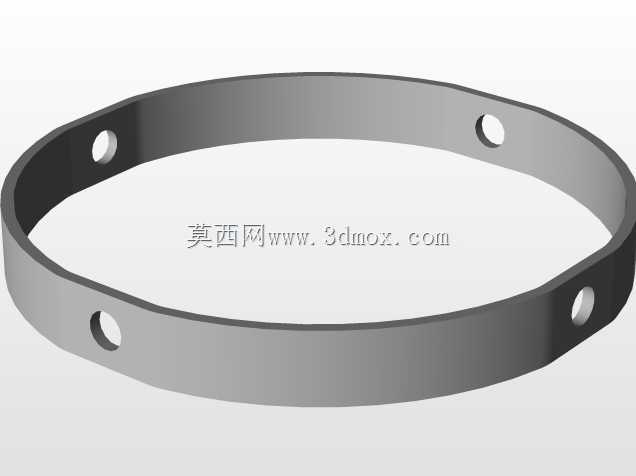

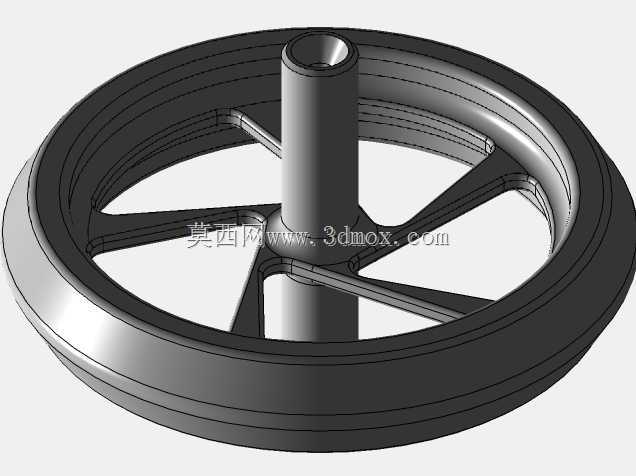

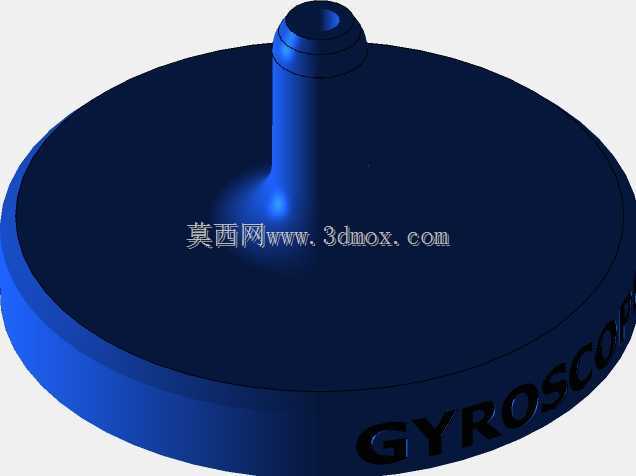

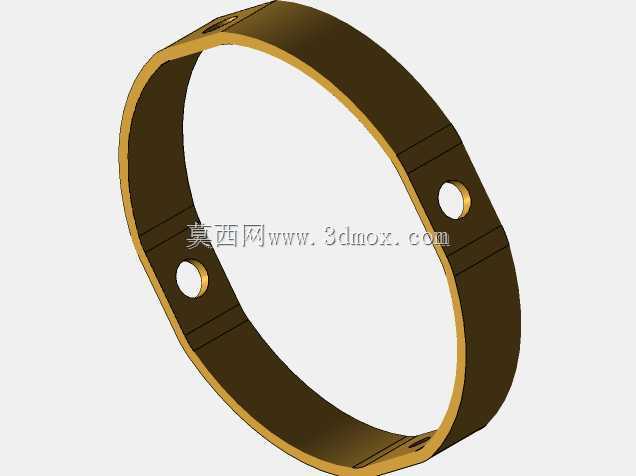

　　任何轴线偏移都会带来额外的力矩干扰，直接影响陀螺仪的定轴精度，因此环架上的配重调节螺母是关键结构，通过微调螺母的旋入深度，可以对整套转动组件的质心进行配平，抵消加工装配带来的质量偏心。外层环架采用抛光金属材质，既保证结构刚度，也能降低环架自身重量带来的转动惯量冗余，中间层的金色支架为转子提供安装支撑，转子部分的红色辐条结构在保证转动惯量满足要求的前提下，尽可能减少了不必要的材料堆积，降低转子高速旋转时的风阻损耗。底部的蓝色圆形安装基座为整套结构提供稳定的支撑面，安装时需要保证基座上表面与立柱轴线完全垂直，避免初始安装倾斜带来的静力矩影响，基座直径大于环架的最大回转直径，确保环架在任意角度转动时都不会与安装平面发生干涉。

　　各转动副的连接位置采用了小直径销轴配合耐磨衬套的结构，既降低转动过程中的摩擦阻力，也能长期使用后维持配合精度，不会因为磨损出现间隙过大导致的晃动。从安装边界来看，整套结构的最大外缘由外层环架的回转直径决定，安装时需要在环架周围预留足够的无遮挡空间，保证环架可以在全角度范围内自由偏转，不会被周边的其他结构件触碰干扰。转子的安装位置被两层环架完全包裹，也能在一定程度上避免高速旋转的转子受到外界异物碰撞，提升结构运行的安全性。
