条板组合式高架置物承载架结构设计

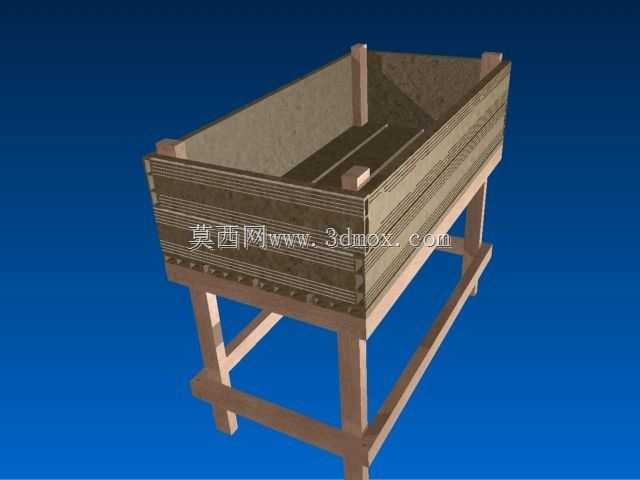

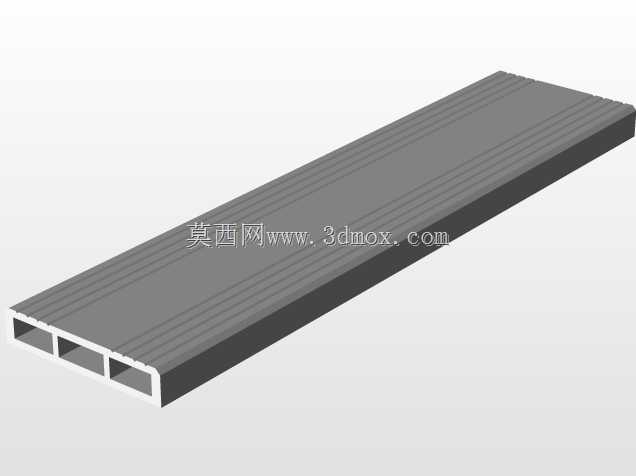

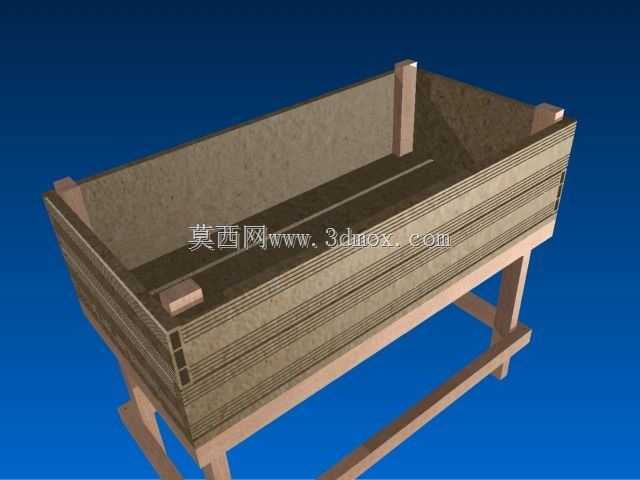

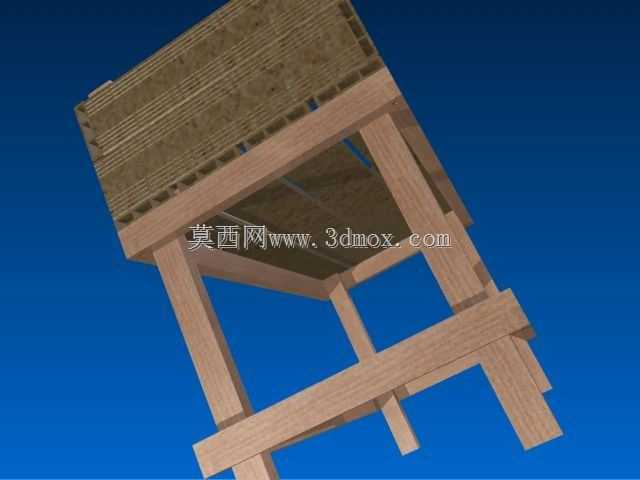

　　这类条板组合式高架置物承载架，常应用在生产车间工位旁物料暂存、小型仓储区域零散货品规整、户外作业点位工具收纳等场景，区别于全封闭柜体与大跨度重型货架，它的架体采用通透式条板围挡设计，既可以避免放置的小件物料从侧边滑落，又不会完全遮挡架上物品，作业人员站在架体旁就能快速识别架上存放的物件，取放时无需额外开启柜门等操作，适配高频次取放物料的作业节奏。从结构设计逻辑来看，架体采用四立柱支撑框架，上层置物区域的围挡采用横向等距排布的条板结构，条板之间预留均匀间隙，一方面可以减少架体整体自重，降低材料消耗，另一方面在户外使用时能够快速排走架面积水，避免积存雨水导致架体锈蚀或者存放的物料受潮。架体下层预留了充足的腿部空间，

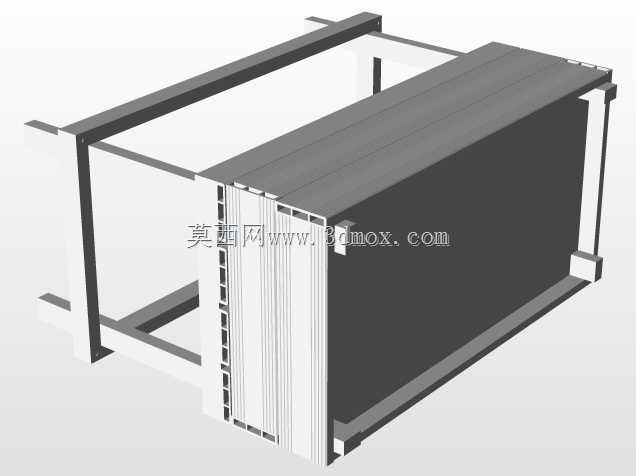

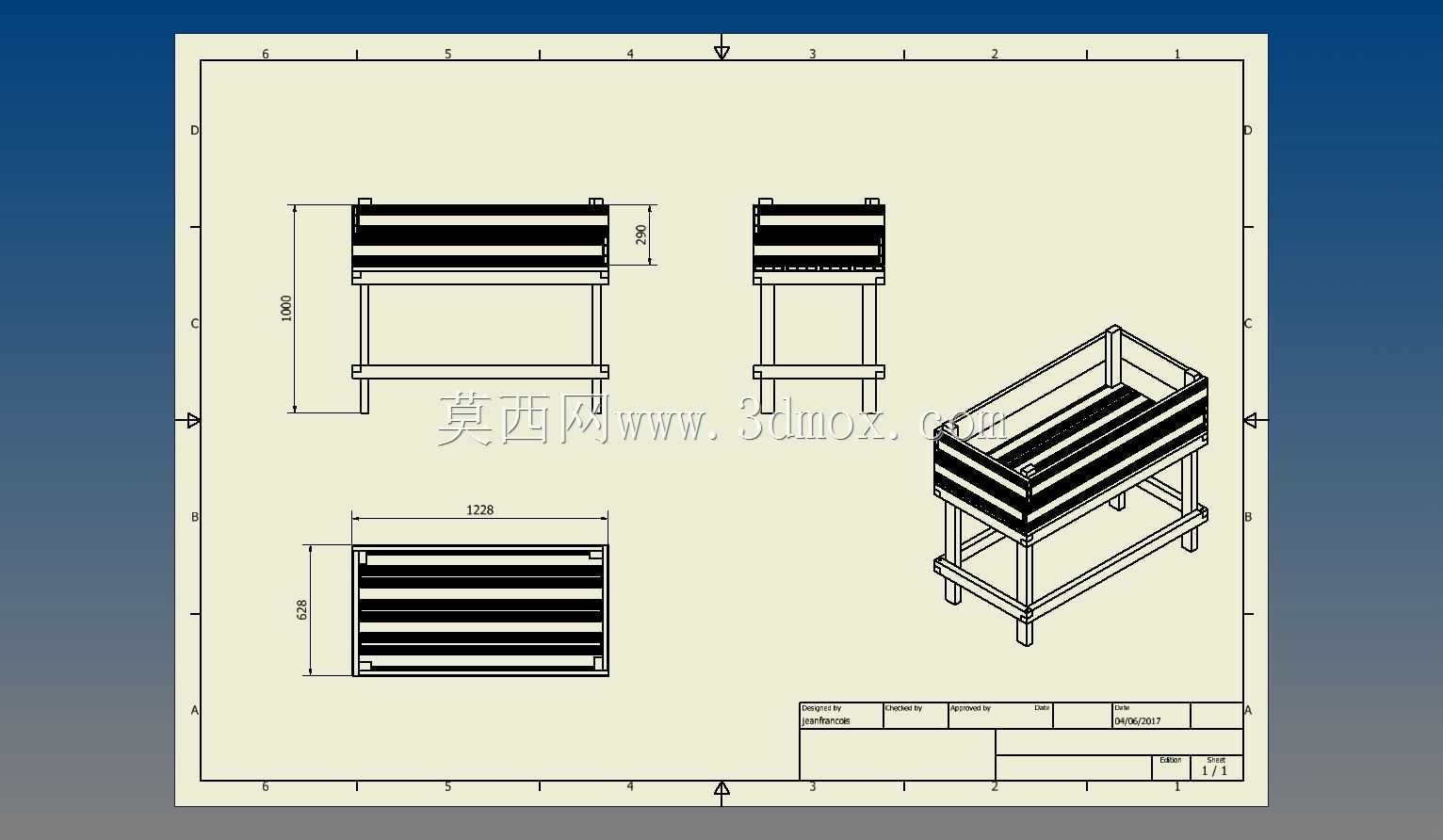

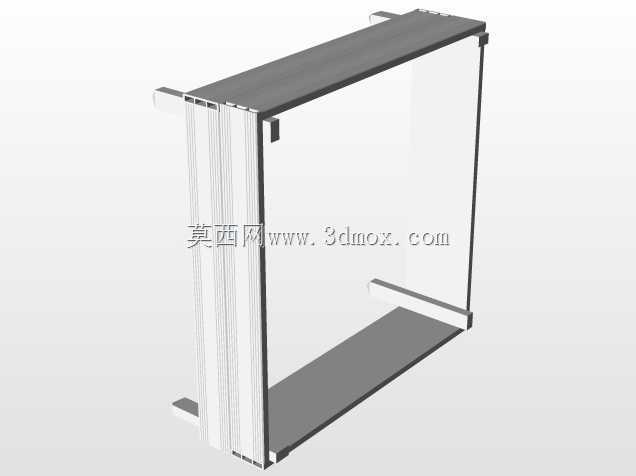

　　当作为工位辅助架使用时，作业人员可以坐在架体旁开展操作，架面高度适配常规坐姿作业的手肘高度，无需过度抬臂或者弯腰就能取放架上物件，降低长时间作业的疲劳感。从尺寸边界来看，架体总高度控制在1米左右，整体长度约1.2米，宽度约0.6米，这个尺寸区间既保证了架面有足够的置物空间，能够放置常规尺寸的工具盒、零散工件、包装物料等，又不会占用过多的通道面积，在狭窄的车间通道或者紧凑的工位布局中也能顺利摆放安装，架体四个支脚底部预留了安装固定孔位，可以根据使用场景选择直接放置在地面，或者通过膨胀螺栓与地面固定，提升架体放置的稳定性，避免放置较重物料时出现架体侧翻的风险。在结构细节处理上，上层围挡的条板与支撑立柱采用插接配合的连接方式，

　　组装时不需要复杂的焊接工序，现场通过紧固件就能完成整体装配，运输过程中可以将各部件拆分打包，减少运输占用的空间，降低物流成本。架体的置物台面采用平整的整板设计，台面边缘做了小尺寸的翻边处理，能够避免放置在台面上的圆形工件、细小零件从台面边缘滚落，围挡条板的边缘都做了倒钝处理，没有尖锐的毛刺棱角，作业人员取放物料时不会被划伤，适配生产现场的安全使用要求。这类架体除了在生产场景使用外，也可以适配庭院杂物收纳、商铺货品陈列等场景，通过调整条板的间距、架体的整体尺寸，就能适配不同重量、不同尺寸的存放物件，结构的拓展性较强，建模过程中对各连接节点的配合间隙做了合理预留，保证实际加工组装时各部件能够顺利配合，不会出现安装错位的问题。
