方形回转支承滚动轴承结构设计

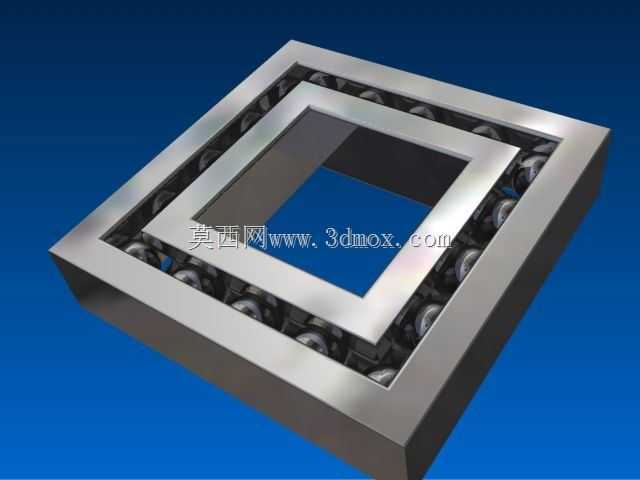

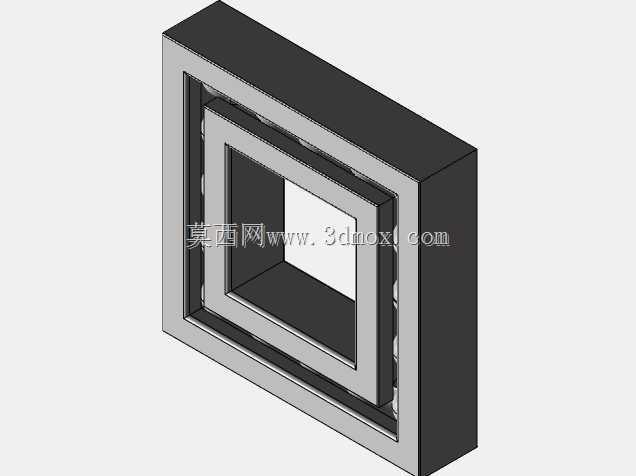

　　这款方形结构的滚动支承部件，打破了常规滚动轴承的圆形轮廓设计，采用外方内方的双层套圈结构，在套圈滚道之间均匀布置圆柱滚动体，实现两个方形构件之间的相对回转运动。在非标自动化设备的方形工位转台、特种工装夹具的回转平台、方形安装基面的旋转承载场景中，这类方形支承结构无需额外设计圆形安装转接板，可直接通过套圈上的安装孔与方形基座、方形回转工作台连接，大幅减少安装转接环节的累计误差，提升装配效率与结构刚性。设计过程中，首先需要根据承载工况计算滚动体的直径与数量，确保在额定径向、轴向载荷下滚动体与滚道的接触应力处于材料许用范围内，方形套圈的滚道加工需要采用专用铣削+磨削工艺，保证滚道的平面度与滚动体的配合间隙均匀，

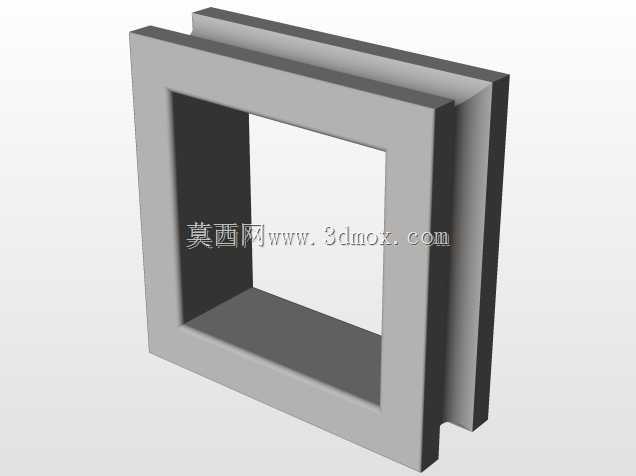

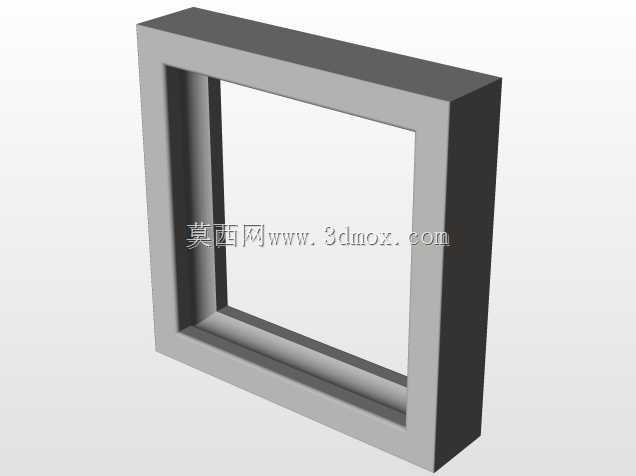

　　避免回转过程中出现卡滞或局部磨损加剧的问题。套圈的壁厚设计需要兼顾结构刚性与轻量化需求，外层方形套圈的外边缘预留统一规格的安装通孔，孔位分布遵循方形安装面的对称设计原则，可适配常见的方形型材基座安装孔距，内层方形套圈的内孔可直接连接方形回转负载，无需额外设计轴类连接件，缩短传动链长度。在实际使用场景中，这类方形支承可应用于方形工作台的回转分度机构、特种检测设备的方形旋转载物台、文创展示装置的方形旋转底座等场景，相比传统圆形轴承搭配方形转接板的结构，整体安装厚度可降低15%左右，安装定位的重复精度更高，同时方形的外轮廓更便于安装限位挡块、位置检测传感器等周边附件，无需在圆形套圈上额外加工平面来固定附件。

　　设计时需要注意滚动体的保持架结构，采用分段式保持架适配方形滚道的直线段与转角段，确保滚动体在整个方形滚道循环过程中保持均匀间距，避免滚动体在转角位置出现挤压或窜动，同时套圈的密封结构采用内嵌式防尘密封，可适配多粉尘的工业车间使用环境，减少外界杂质进入滚道造成的磨损。安装边界方面，外层套圈的四个外角做倒角处理，避免安装时与基座的安装槽边角发生干涉，内层套圈的内孔边缘预留沉槽，可容纳负载连接件的螺栓头，保证安装后连接面平整无凸起，整体回转的同轴度通过套圈加工时的一次装夹成型保证，避免二次装夹带来的形位公差超差问题。
