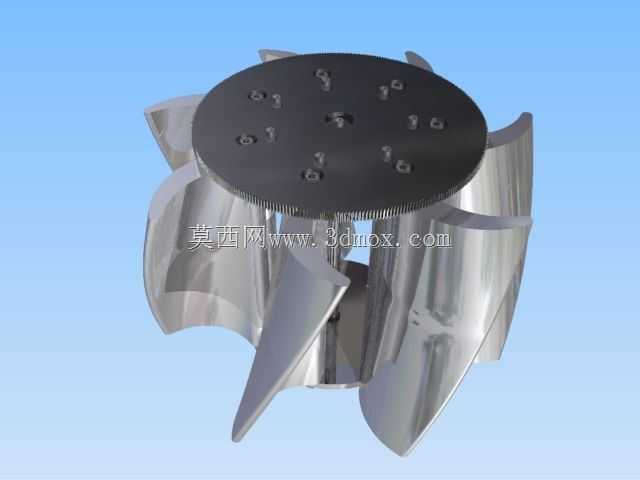

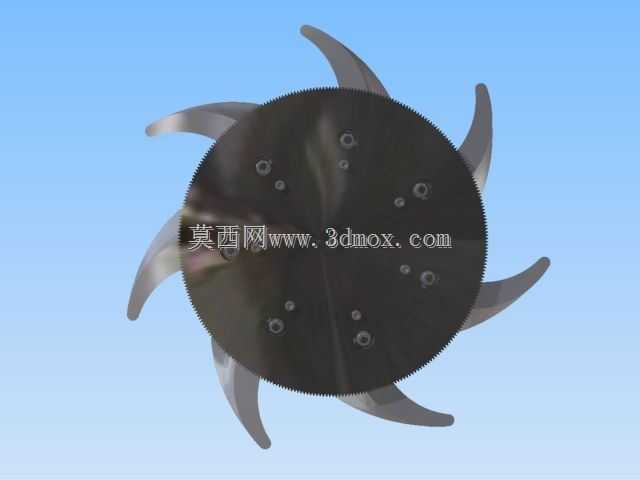

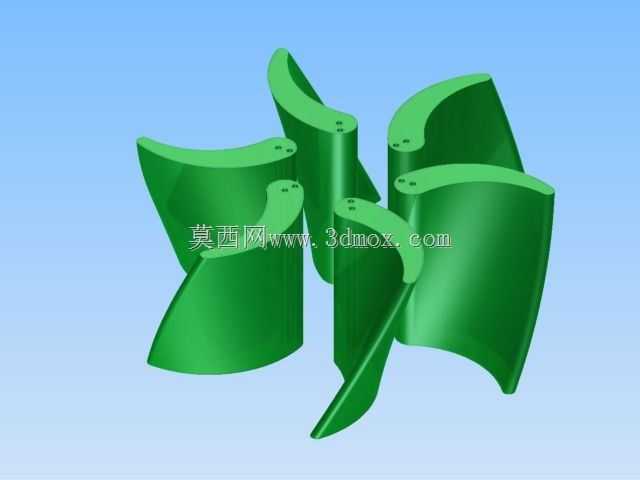

扭曲叶片式流体动力转换构件结构设计

　　这类扭曲曲面叶片构件，核心应用场景覆盖流体输送、能量转换类设备的核心做功单元，小到家用增压泵的叶轮组，大到工业流程里的轴流风机、低水头水轮机转轮，都能见到同构型的设计逻辑。实际运行过程中，叶片是直接接触工作介质的核心部件，通过自身曲面的连续扭转角度，引导流体沿预设流道改变运动方向，把流体的动能、压能转换为转轴的旋转机械能，或是反过来通过转轴带动叶片旋转，对流体做功实现介质的增压与输送。

　　从设计思路上看，这类多叶片环形排布的结构，首先要平衡单叶片的做功效率与整体流道的通流能力：每片叶片的进、出口安放角沿叶高方向连续变化，靠近轮毂位置的弦长更短、扭转角度更大，是为了适配轮毂位置更小的旋转线速度，避免流体在叶根区域出现流动分离产生涡流损失；靠近叶顶位置的型线更平缓，弦长更长，能最大化利用外缘更高的线速度提升做功效率。叶片边缘做了等厚度倒圆处理，既可以降低介质绕流时的边界层阻力，也能减少长期运行中介质中硬质颗粒对叶片边缘的冲蚀磨损，延长构件的连续运行周期。

　　安装边界上，这类构件依靠轮毂端的定位孔与转轴配合，孔位周边的加厚凸台是为了分散紧固件的压紧应力，避免叶片根部在高速旋转时受离心力作用出现应力集中断裂；叶片外缘与设备壳体之间预留的径向间隙经过严格控制，间隙过大会导致介质从叶顶间隙泄漏降低效率，间隙过小则会在运行振动、热胀冷缩时出现叶顶刮蹭壳体的故障。实际选型适配时，需要根据设备的设计流量、额定转速调整叶片的扭曲角度与排布数量，低转速大流量工况下会适当增加叶片数量、减小单叶片的扭曲曲率，高转速小流量工况则会减少叶片数、增大叶型的弯扭程度，保证在全工况区间内流体都能平顺贴合叶片型面流动，避免出现喘振、失速等异常运行状态。

　　结构细节上，每片叶片的型面都做了光滑连续的曲率过渡，不存在局部的折角或突变，一方面是为了降低流体流经时的沿程阻力，另一方面也能减少运行过程中的流体诱导振动，降低设备整体的运行噪音。叶片与轮毂的连接位置采用大圆角过渡，避免直角连接带来的应力集中，提升构件在交变载荷下的疲劳强度，适配长期连续运行的工业场景需求。
