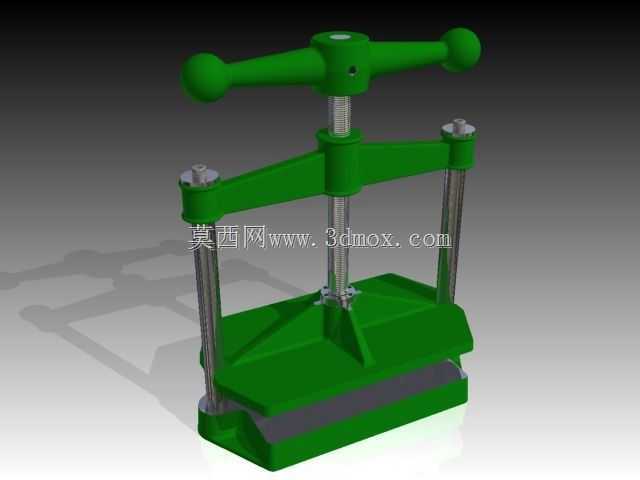

手动平衡式上下翻版压合工装结构

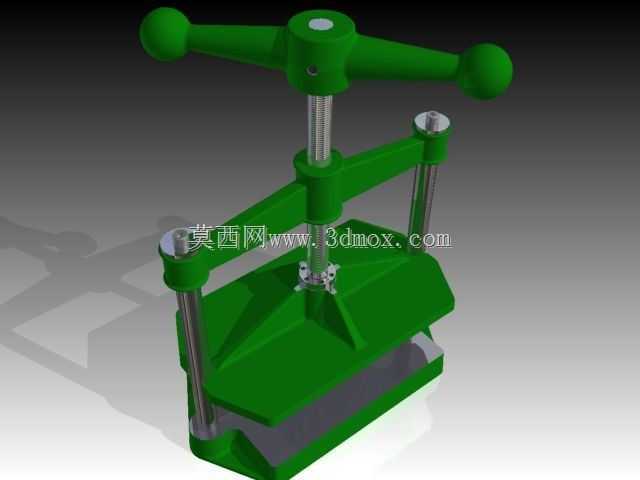

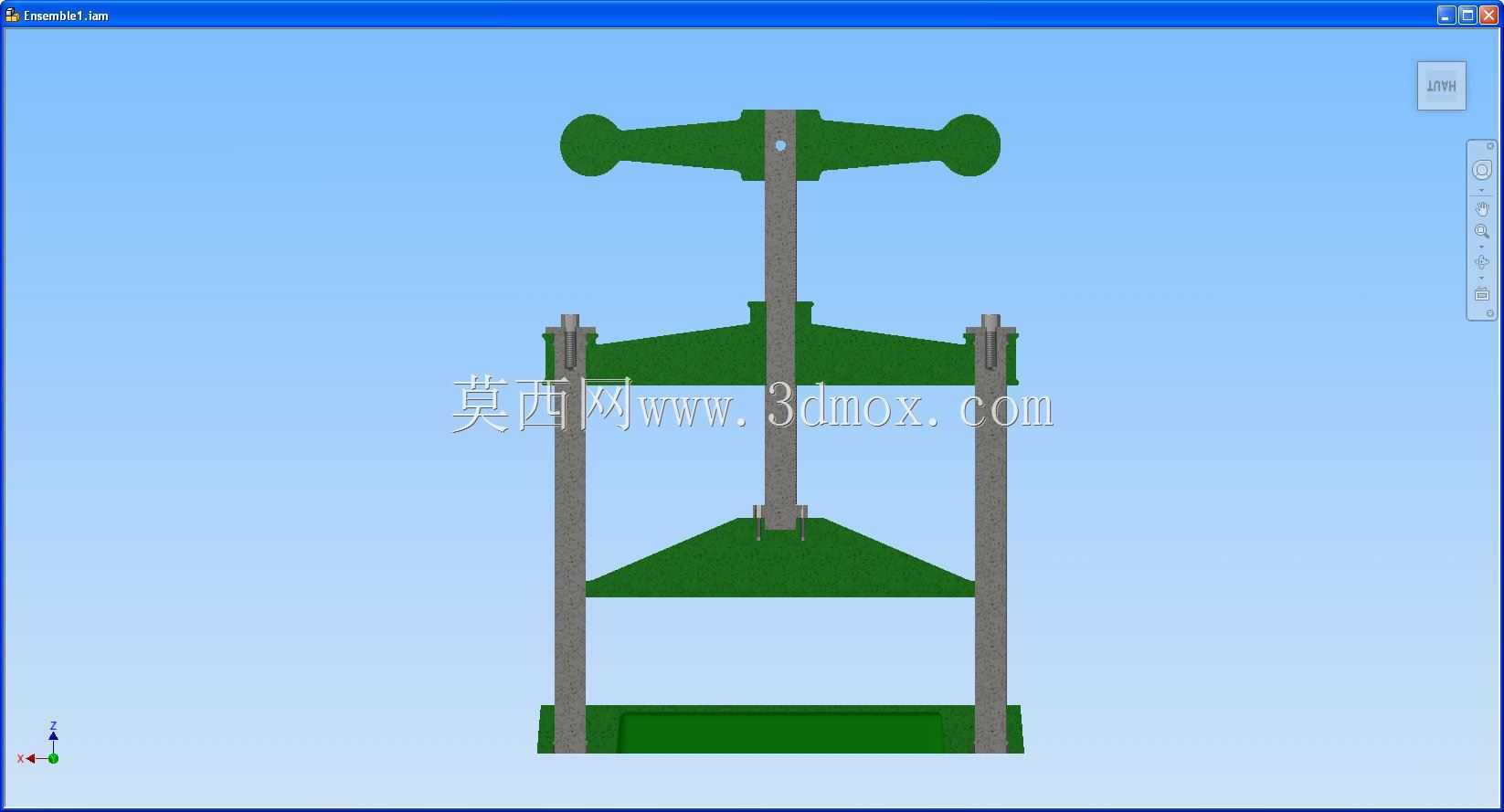

　　这款手动压合作业结构，主要面向小型零部件压装、薄型工件整平、纸品或软质板材压合定型这类小批量、低压力需求的作业场景，常见于五金修配工位、小型加工坊试样环节、教学实训拆装实操场景，不需要外接动力源，仅靠人力操作即可完成压合作业，对场地配套条件要求极低。从功能实现逻辑来看，顶部的T型手柄直接连接传动丝杆，转动手柄时丝杆带动中部的活动横梁沿两侧导柱做垂直方向的直线进给，活动横梁下方连接压合工作面，底座上设置固定承压平台，两侧导柱既承担活动横梁的导向功能，也承受压合作业时的侧向分力，避免横梁进给过程中出现卡滞、偏斜问题。平衡结构的设计是这款工装的核心特点，活动横梁采用对称式双导柱支撑结构，压合作业时工作面的压力分布更均匀，

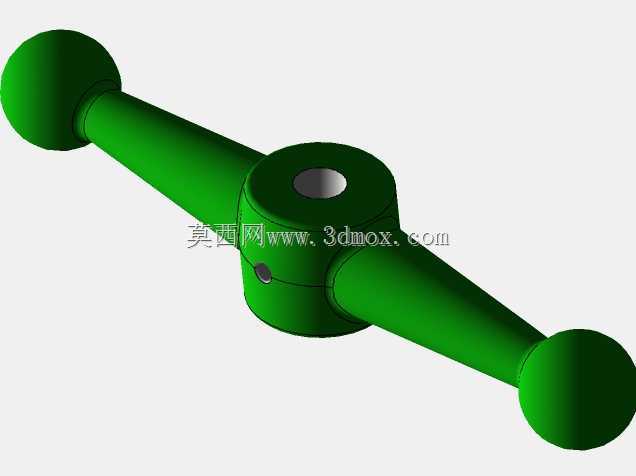

　　不会出现单侧压力过大导致的工件压偏、压痕不均问题，上下翻版的结构设计让工件取放操作更便捷，压合作业前可将上压翻版抬起，完成工件定位后再翻下锁止进行压合，相比传统直压式手动压机，工件上下料的操作空间更大，定位调整更方便。设计过程中优先考虑了手动操作的力臂匹配，T型手柄的长度经过力臂核算，普通人施加正常握力即可在工作面获得足够的压合力，不需要额外加力杆辅助，同时丝杆选用梯形传动螺纹，具备一定的自锁特性，压合到指定位置后不会因为工件反弹力出现手柄反转的安全隐患。从安装边界来看，这款工装整体为立式桌面型结构，底座为整体式铸铁结构，自身重量足够抵消压合作业时的倾覆力矩，不需要额外打膨胀螺栓固定在地面，直接放置在稳固的工作台面上即可使用，

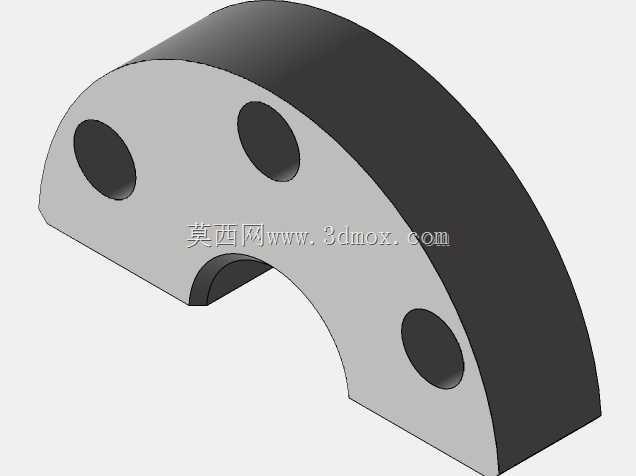

　　整体占用台面空间约为普通台式虎钳的1.5倍，适配大多数常规钳工工作台的安装尺寸。导柱与活动横梁之间采用铜套滑动配合，长期使用磨损后仅需更换铜套即可恢复导向精度，维护成本极低，压合工作面与底座承压面均做了平面度处理，平行度公差控制在0.1mm以内，能够满足薄型工件压合时的平面度要求，不会出现压合后工件翘曲的问题。
