车床尾座可调式顶尖固定座结构

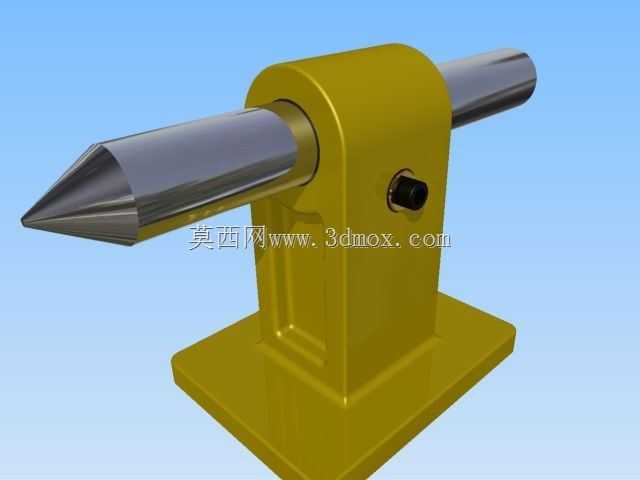

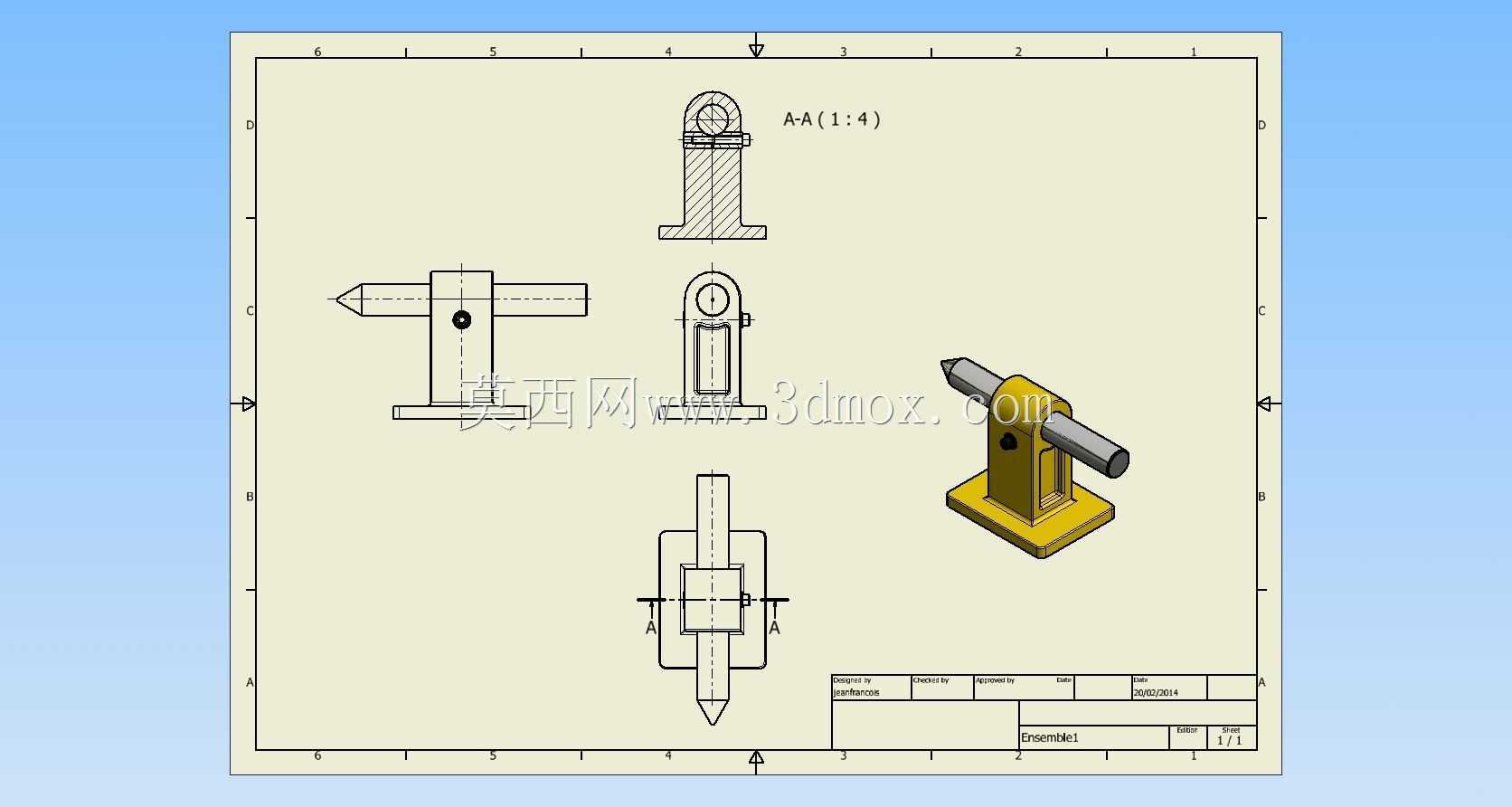

　　在普通车床、外圆磨床等回转加工设备的作业场景里，尾座顶尖固定结构是承担工件轴向定位、抵消切削径向载荷的核心配套部件，这款固定座结构针对小型仪表车床的轻载加工场景做了适配优化，区别于传统需要配合塞铁调整间隙的尾座结构，该结构在旋转自由度与纵向进给方向的间隙控制上做了集成化设计，省去了常规尾座频繁调整塞铁磨损间隙的维护步骤。从实际加工用途来看，该部件主要安装在机床床身的尾座导轨面上，配合前端的莫氏锥孔顶尖，对轴类、套类工件的自由端做定心支撑，在工件随主轴做回转切削时，固定座本体保持静止，内部的顶尖轴可随工件同步回转，避免顶尖与工件中心孔之间产生滑动摩擦烧损。结构设计上，主体采用一体式铸造成型的立式支座加方形安装底座结构，

　　底座预留的安装槽可配合T型螺栓与机床导轨锁紧，支座内部加工有同轴的阶梯通孔用于装配顶尖轴，侧面设置的紧定螺钉结构可在顶尖轴调整到合适轴向位置后完成锁紧，无需额外的锁紧套结构，简化了整体装配流程。从安装边界尺寸来看，方形底座的长宽尺寸适配小型仪表车床的导轨宽度，整体立式高度与主轴中心高匹配，安装后顶尖轴线与主轴轴线的同轴度可通过底座与导轨的配合面做微调，顶尖伸出端的锥度采用标准莫氏锥度，可适配同规格的固定顶尖、回转顶尖以及钻夹头接杆，拓展尾座的钻孔、铰孔加工能力。在功能特性层面，该结构的顶尖轴与支座孔之间采用间隙配合加润滑储油槽设计，日常维护时只需从侧面的注油孔加注润滑脂即可保证长期运转顺畅，相比传统带塞铁的尾座结构，

　　该结构的零件数量减少近三成，加工制造难度更低，适合小型加工设备的配套使用，在小批量零件加工、教学实训车床的配套场景中，这种简化结构的固定座能降低设备的制造成本，同时满足常规轻载切削的定位支撑需求，安装时只需将底座贴合导轨面，调整中心高与主轴同轴后锁紧固定螺栓即可投入使用，轴向位置调整时松开侧面紧定螺钉，推动顶尖轴移动到抵紧工件中心孔的位置后重新锁紧即可完成装夹，操作步骤比传统尾座更简便，对新手操作更友好。
