液压振动式混凝土砌块成型设备结构

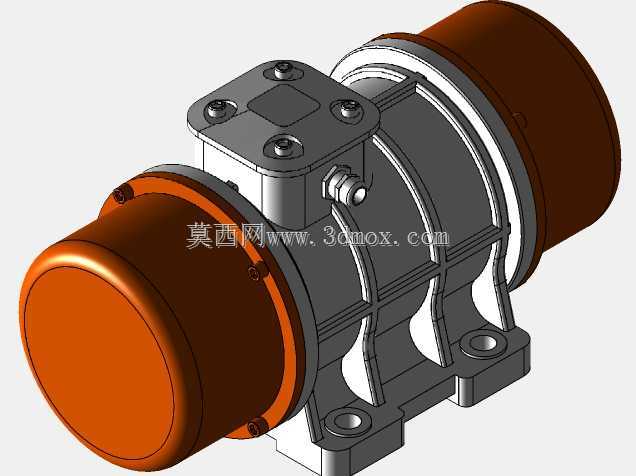

　　这款液压振动式混凝土砌块成型设备，主要面向建材生产领域的砌块预制场景，适配固定式砌块生产车间的批量制砖作业需求，可完成从原料入模到成型脱模的全流程砌块加工作业，能生产不同规格的混凝土砌块、路面砖、墙体砌块等建材产品，是中小型建材厂、预制构件生产点常用的成型加工设备。设备整体采用卧式振动主体搭配两端激振端盖的结构布局，中部为振动激振核心腔体，两端的厚重端盖既作为振动质量块参与激振作业，也对内部的激振组件、传动结构形成密封防护，底部设置的带安装孔的一体式支座，可直接通过螺栓固定在生产线的混凝土安装基座上，安装时需提前核算基座的承重与抗振性能，避免长期振动作业导致基座松动、设备偏移。从功能设计来看，

　　设备整合了液压加压与高频振动两套核心作业系统，液压系统负责提供砌块成型所需的压实力度，保证砌块内部原料的密实度，高频振动组件则在加压过程中同步作业，通过设定范围内的振动频率带动模箱内的混凝土原料均匀排布，消除原料内部的空隙，避免成型砌块出现蜂窝、缺角、密实度不均的问题，相比纯静压成型设备，成型后的砌块强度一致性更好，原料适配范围更广，可适配不同配比的混凝土、粉煤灰、矿渣等制砖原料。设备的结构设计充分考虑了建材生产现场的多尘、连续作业工况，所有外部连接部位均采用密封式紧固结构，接线端设置在中部腔体上方的独立接线盒内，可避免生产过程中粉尘、溅落的混凝土浆体侵入设备内部，降低日常维护的频次。在生产线布局适配方面，

　　设备的安装边界需结合配套的托盘输送机构、取件机构预留操作空间，设备周边需预留足够的检修通道，方便定期检查紧固螺栓的预紧力、内部激振组件的磨损情况，振动主体与周边配套的输送、接料设备之间需采用软连接结构，避免设备作业时的振动传递到其他配套机构，影响整条生产线的运行稳定性。设计过程中针对振动工况做了专项优化，两端激振端盖的质量经过精准配平，保证设备运行时的振动方向垂直向下，减少横向窜动带来的设备损耗与噪音，支座的安装孔位采用长圆孔设计，可适配不同安装基座的孔位偏差，降低现场安装的对位难度。
