槽式螺带混合搅拌设备三维结构

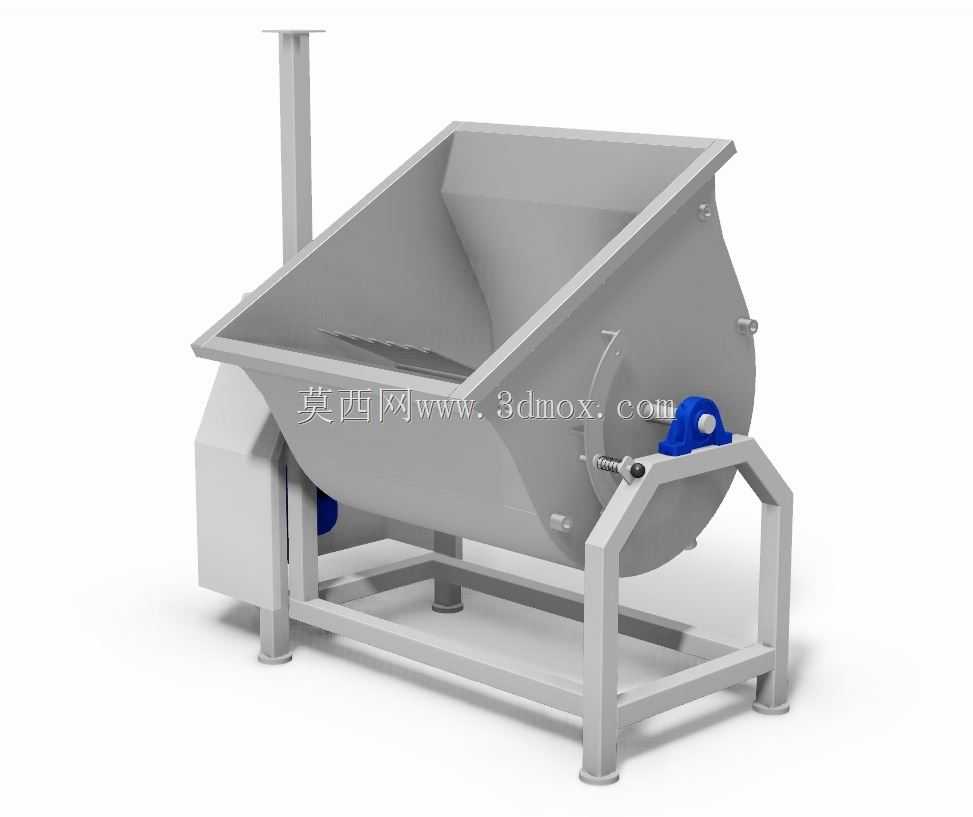

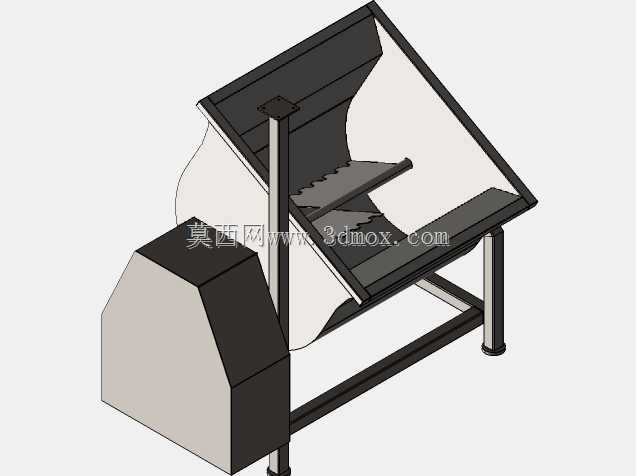

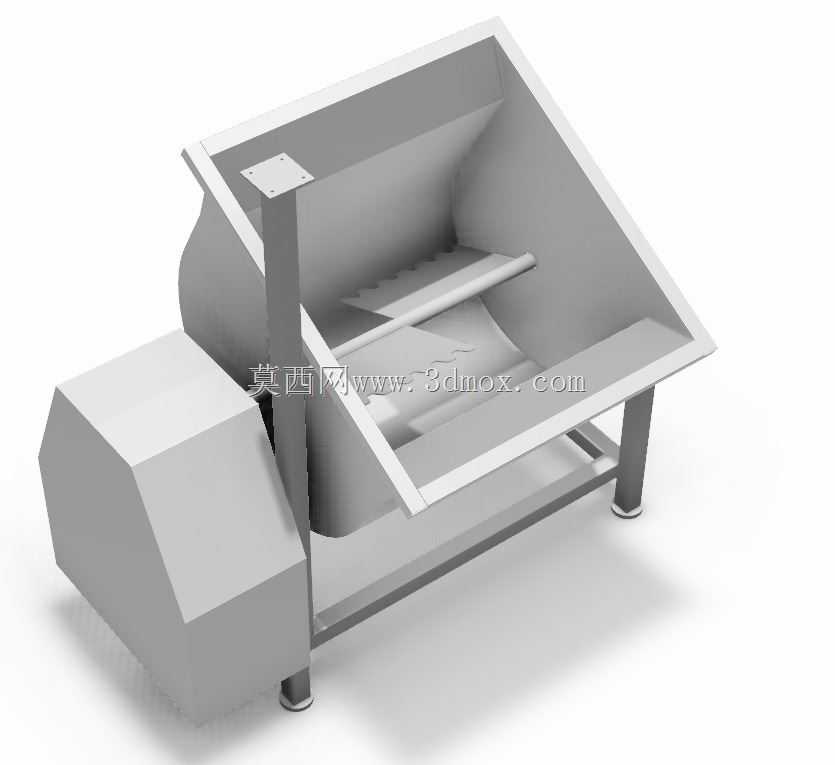

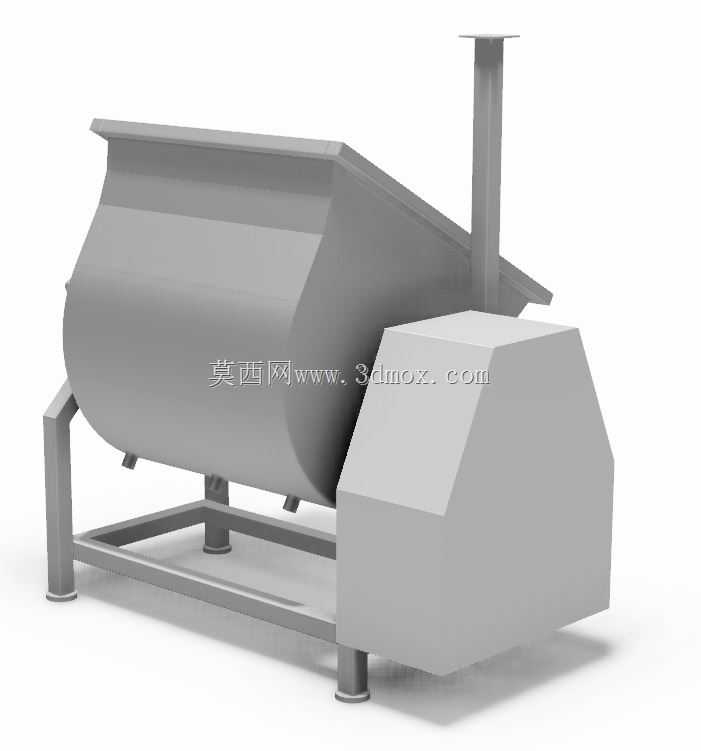

　　这款槽式搅拌混合设备的结构设计，首先围绕中小批量散状、半湿态物料的均匀混合作业需求展开，常见应用场景涵盖食品加工领域的粉料辅料预混、建材行业的小批量砂浆配料、农牧行业的饲料组分拌合，也可适配化工领域小批次粉体与少量液体的初混工序，区别于大型连续式搅拌站的大产能定位，该设备更适配多品种、小批量的间歇式生产场景，换料清理便捷，适合中小型加工车间的灵活生产排布。从整体结构来看，设备采用卧式槽型料仓作为物料容纳主体，料仓上沿做外扩敞口设计，投料时无需精准对位即可顺利将物料导入仓内，槽体截面采用下半圆弧、上半直边的构型，既可以保证搅拌过程中物料无死角堆积，也能在卸料阶段配合螺带的推送方向实现低残留排空，槽体端部的密封结构采用内嵌式压盖设计，

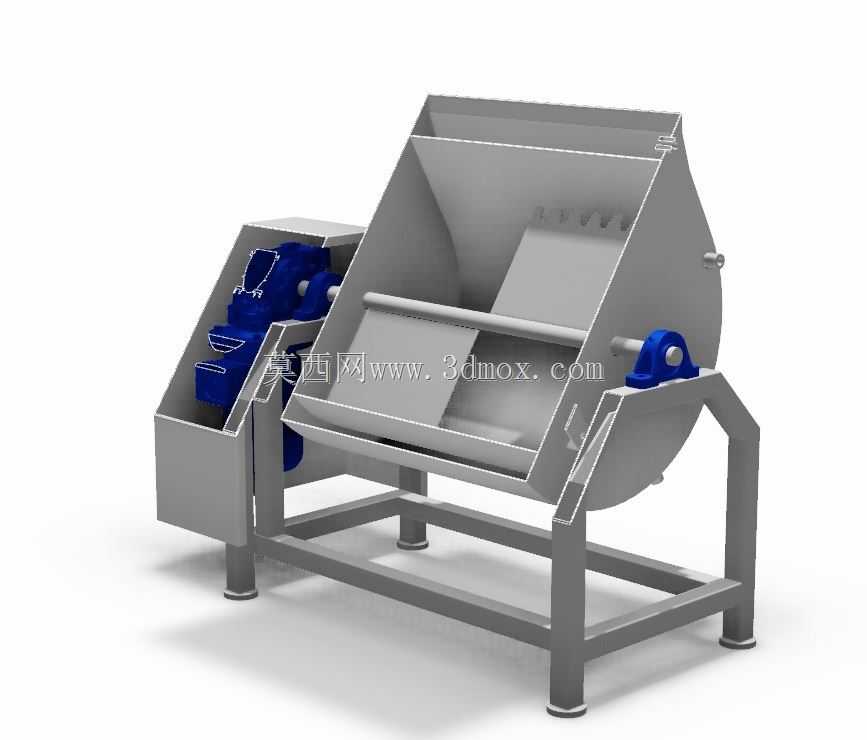

　　避免搅拌过程中细粉物料从轴端缝隙溢出，同时阻隔外部杂物进入传动区域。支撑部分采用方管焊接一体式机架，四条支腿底部设置可调平脚垫，安装时可根据地面平整度调整支腿高度，保证设备整体水平度，避免搅拌轴长期偏载运行导致的轴承磨损，机架的横向撑杆排布经过受力校核，在搅拌满载工况下，机架形变量控制在允许范围内，不会出现共振抖动问题。传动端布置在槽体侧方，电机与减速组件通过支架直接固定在机架端部，输出轴与搅拌主轴采用刚性联轴器连接，传动路径短、动力损耗低，搅拌主轴上固定的螺带搅拌件采用内外双层反向螺旋构型，运转时内螺带将物料向一端推送，外螺带将物料向另一端推送，形成仓内物料的轴向循环对流，同时螺带与槽体内壁的间隙控制在合理范围，

　　既不会因为间隙过小刮蹭槽壁产生异响与磨损，也不会因为间隙过大导致壁面积料无法参与混合，针对不同物料特性，螺带的安装角度可在装配阶段做小幅调整，适配不同流动性物料的混合需求。设备顶部预留的立式接口可根据使用需求加装防尘盖板、喷淋加液组件或者进料筒，当用于有粉尘逸散的粉料混合场景时，加装盖板后可对接除尘管路，避免车间粉尘污染；当需要混合半湿态物料时，可在盖板上加装喷淋头，在搅拌过程中均匀喷入液体组分，避免结团结块。从安装边界来看，设备整体占地尺寸适配常规车间的工位排布，料仓最高投料高度符合人工投料的人体工程学高度，无需额外搭建投料平台，出料口设置在槽体端部下方，可直接对接周转料桶或者下级输送设备，无需额外增设导流结构。

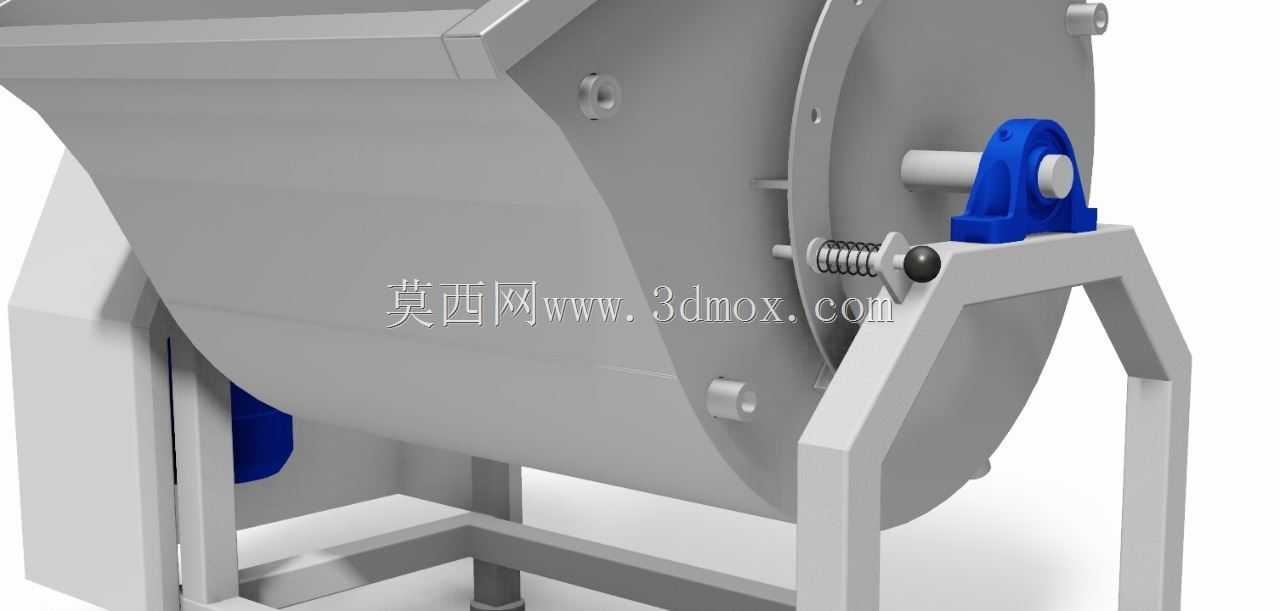

　　设计阶段针对易磨损部位做了针对性优化，螺带边缘可加装可更换的耐磨衬片，长期使用磨损后仅需更换衬片即可，无需整体更换螺带组件，降低后期维护成本；轴端轴承采用带座外球面轴承，具备自动调心功能，可补偿少量的安装同轴度误差，同时轴承座采用外置式设计，润滑维护时无需拆开槽体端盖，日常保养操作便捷。整体结构没有冗余的复杂构件，所有受力部件的截面参数都经过常规工况的载荷校核，既保证结构强度满足满载搅拌的受力要求，也不会因为过度设计导致设备自重过大、成本抬升，对于需要搭建小批量混合生产线、或者做设备改造选型的结构设计人员来说，该模型的结构排布、安装尺寸、组件配合逻辑都具备较高的参考价值，可直接作为同类设备改型设计的基础构型，根据具体处理物料的特性、产能需求调整槽体容积、螺带参数与传动功率即可快速完成适配性设计。
