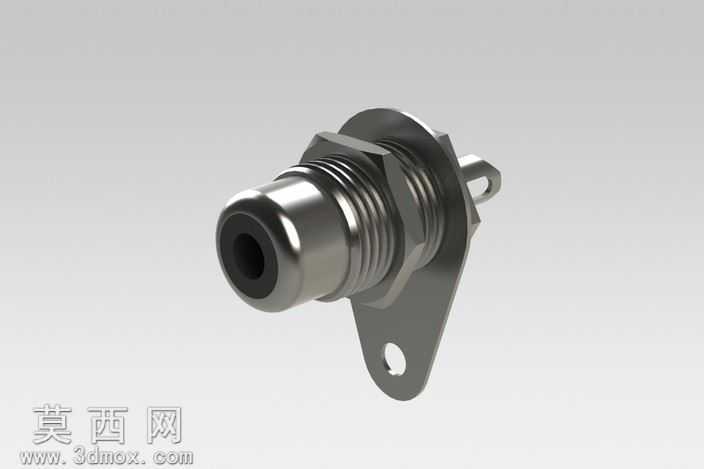

面板安装式phono音频插孔三维模型

本模型为面板装载式phono插孔，采用三维建模软件完成全参数化结构设计，建模过程严格遵循接插件行业通用尺寸规范，完整还原了实物的每一处结构细节。模型主体分为前端插接套筒、中部螺纹锁紧结构、后侧固定安装耳以及尾部焊接引脚四个核心部分，建模时首先通过旋转凸台命令生成前端的插接腔体，腔体内部预留了标准phono插头的适配空间，内壁做了等距壁厚处理，还原金属套筒的薄壁结构特征；中部的外螺纹结构采用螺旋线扫描切除的方式生成，螺纹牙型、螺距均匹配面板安装的标准锁紧螺母规格，螺纹段前后设置了限位轴肩，保证安装时的定位精度。后侧的带孔安装耳采用钣金特征建模，弯折角度、安装孔孔径均符合面板固定的装配要求，安装耳与主体套筒的衔接处做了圆角过渡处理，还原金属冲压件的工艺特征；尾部的焊接引脚采用拉伸凸台生成，引脚位置、尺寸适配常规PCB板焊接或者导线压接的工艺要求。材质渲染阶段，主体金属部分采用镀镍金属材质，调整了金属粗糙度、反射率参数，还原接插件常见的哑光镀镍金属质感，插孔内部的绝缘衬套采用黑色硬质塑料材质，设置了较低的反射率与轻微的颗粒质感，区分金属与非金属部件的视觉差异。设计过程中充分考虑了该类接插件的实际装配场景，所有结构尺寸均参考行业通用标准设定，各部件之间的配合间隙预留合理，既保证了模型外观的写实度，也完整还原了产品的结构逻辑，可用于音频设备结构装配演示、接插件选型参考、相关产品设计的素材调用，模型的结构拆分清晰，可根据需求进行参数调整，适配不同安装场景的尺寸修改需求。
