面板安装式唱机音频信号连接插孔结构

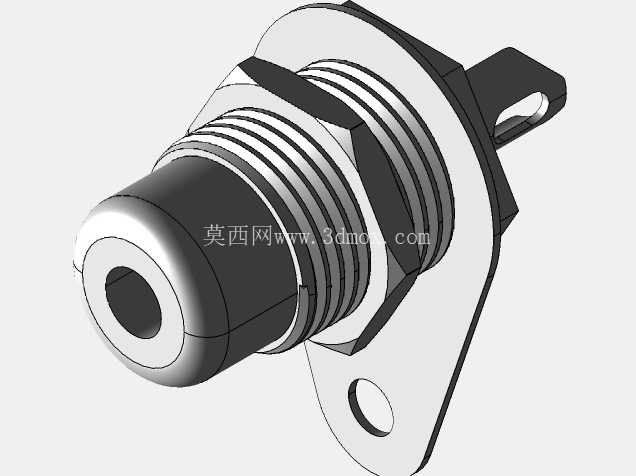

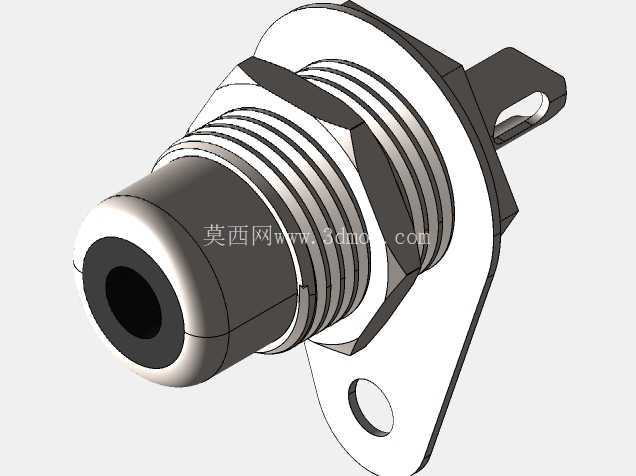

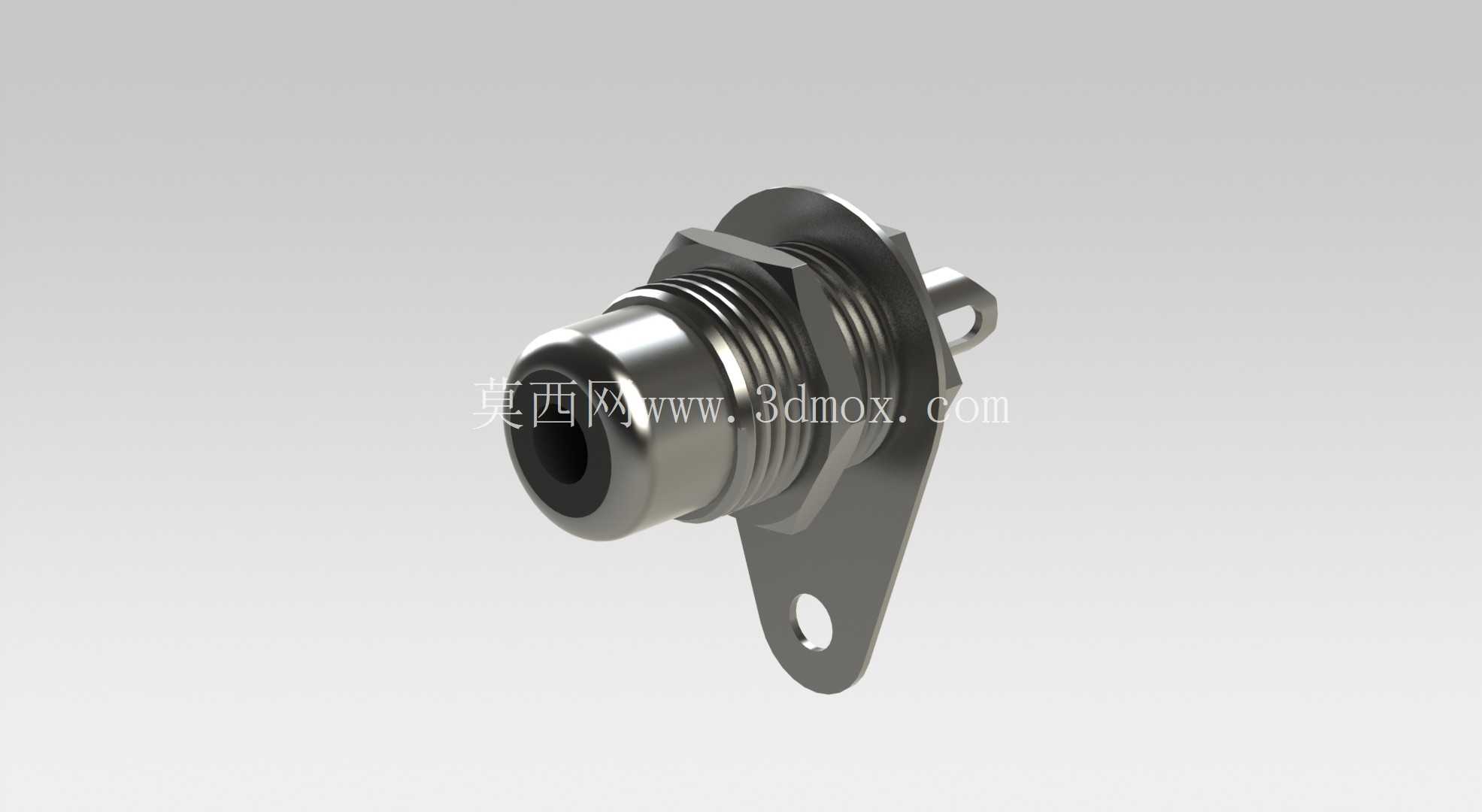

　　在音频设备的结构设计环节中，面板安装类接插件的选型与适配，往往直接决定了设备后期装配效率、长期使用可靠性以及用户实际操作体验，这款面板安装唱机插孔，就是针对台式唱机、专业音频转盘、复古音频播放设备的前置/侧置面板信号接驳需求设计的专用接插件结构。从实际应用场景来看，这类插孔主要承担唱机唱臂输出信号与设备内部音频放大电路的物理连接作用，区别于普通消费级音频插孔，唱机传输的是毫伏级弱压电信号，接插件的接触阻抗、结构屏蔽性能如果不达标，很容易引入底噪、信号衰减甚至接触不良的问题，因此在结构设计上做了多维度的针对性优化。先看安装边界与外形尺寸的适配逻辑，这款插孔采用带侧翼固定的法兰式安装结构，侧翼上预留了标准的螺丝安装孔位，安装时只需要在设备面板上开出对应直径的穿装孔，将插孔主体从面板外侧穿入，再通过侧翼的两个固定孔用微型螺丝锁紧在面板内侧即可，不需要额外设计复杂的卡扣结构，也不需要在面板上做特殊的沉台加工，适配1.2mm到3mm厚度的常见设备面板，不管是金属钣金面板、木质复古机箱面板还是注塑成型的塑料面板，都能实现稳定固定，不会出现使用过程中插孔转动、轴向窜动的问题。

　　插孔主体的外露段做了阶梯式的外径设计，靠近面板的位置设置了限位轴肩，穿装时轴肩会紧贴面板外表面，既可以控制插入深度，避免安装时插孔过度推入面板内部，也能在插孔与面板之间形成均匀的贴合面，减少缝隙带来的外观瑕疵，同时轴肩位置预留了密封垫圈的安装槽，对于有防尘、防泼溅需求的户外音频设备或者复古桌面设备，可以加装对应规格的橡胶垫圈，提升接口位置的防护能力。再看功能特性的设计细节，插孔内部的接触弹片采用了弹性铜材基底加表面镀金处理的结构，一方面可以保证插头反复插拔后的接触压力稳定，按照常规音频设备的使用频次计算，正常插拔寿命可以满足上万次的使用需求，不会因为弹片疲劳导致接触电阻波动；另一方面镀金层可以有效降低弱信号传输过程中的接触损耗，减少氧化带来的信号杂音问题，适配唱机输出的弱信号传输要求。

　　插孔尾部设置了独立的焊接接线端，带固定挂耳的接线结构可以在焊接完成后对导线做应力释放固定，避免用户插拔插头时的拉扯力直接作用在焊接点上，导致焊盘脱落、导线扯断的故障，相比直插式的焊板结构，这种尾部接线的设计更适合小批量定制音频设备、复古改装唱机的装配需求，不需要专门设计对应的PCB安装位，布线灵活性更高。从设计思路的层面来说，这款插孔没有采用消费级电子设备常用的贴片式、焊板式接插件结构，而是回归了专业音频设备的模块化设计逻辑，把接插件作为独立的功能单元来设计，不需要依附于设备内部的PCB板布局，结构工程师在做设备整体排布的时候，可以根据面板的外观设计、内部电路的走线方向灵活调整插孔的安装位置，哪怕是后期改装、维修更换，也不需要拆解整个设备的电路结构，只需要从面板外侧拆下固定螺丝就能完成替换，大幅降低了后期维护的难度。在实际选型适配的时候，需要注意插孔的插合端尺寸匹配标准的6.35mm音频插头规格，也就是唱机设备常用的大三芯、大二芯音频插头，安装时穿板孔的直径需要比插孔主体的最大外径大0.2mm到0.3mm，预留足够的装配公差，避免因为面板加工误差导致插孔无法顺利穿入；侧翼的安装孔位中心距需要在面板开孔时同步定位，保证安装后插孔的轴向与面板垂直，避免插头插入时出现偏斜，导致弹片单侧受力变形。

　　另外，插孔的金属外壳整体做了导通设计，安装时可以通过固定螺丝与设备的金属面板、机壳地连通，形成完整的信号屏蔽层，隔绝设备内部电源电路、放大电路带来的电磁干扰，这一点对于唱机这类弱信号传输设备来说尤为重要，很多DIY改装的唱机出现底噪过大的问题，往往就是因为接插件的屏蔽层没有可靠接地，这款结构在设计时就把外壳导通作为核心要求，不需要额外增加接地导线就能实现可靠的屏蔽连接。从结构细节来看，插孔的插合入口做了圆弧导向倒角，用户在插拔插头的时候不需要精准对准，顺着倒角就能顺利插入，减少盲操作时插头对插孔入口的磕碰损伤；内部的弹片接触位置做了圆弧过渡，不会在插头插拔过程中刮伤插头的表面镀层，延长插头和插孔双方的使用寿命。锁紧螺纹段的设计可以搭配不同厚度的面板使用，如果面板厚度较薄，可以在插孔内侧加装薄螺母做二次锁紧，进一步提升安装的牢固性，哪怕是经常需要插拔插头的场景，比如舞台用的便携唱机设备，也不会因为频繁受力导致插孔松动。
