内六角圆柱头全螺纹紧固螺栓结构设计

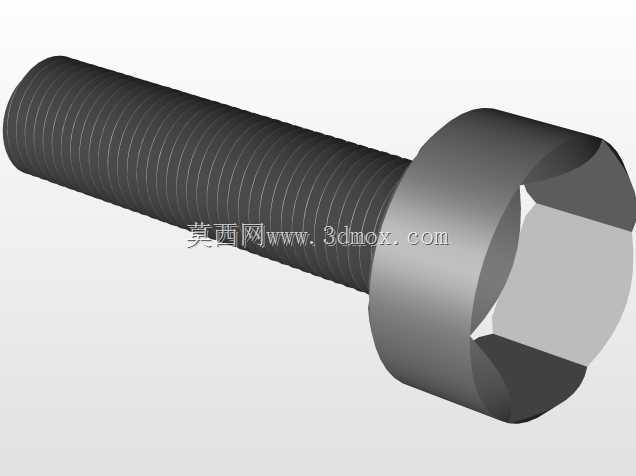

　　这款内六角圆柱头螺栓的建模过程，首先要兼顾实际装配中的空间约束，很多设备内部的紧凑安装位，外六角螺栓需要预留扳手侧向转动空间，而内六角结构仅需轴向插入内六角扳手即可完成拧紧操作，能大幅压缩安装所需的周边空间，在液压阀块集成安装、精密机床内部构件紧固、自动化设备模组拼接这类对安装空间有严格限制的场景中，这类螺栓的适配性远高于其他头型的紧固件。建模时螺纹段采用全牙设计，要考虑不同被连接件的厚度组合，当被连接件总厚度在螺栓有效螺纹长度范围内时，无需额外搭配螺母即可完成紧固，也可配合六角螺母实现通孔结构的跨件连接，适配场景覆盖从薄板钣金件叠装到厚型结构件锁紧的多种工况。头部的圆柱面与支承面的垂直度是建模时需要重点控制的形位参数，

　　实际装配中支承面需要完全贴合被连接件的沉孔端面或安装平面，若垂直度偏差过大，拧紧过程中会出现螺栓偏斜，导致螺纹副受力不均，长期受交变载荷时容易出现螺纹滑牙或螺杆断裂的失效问题。内六角驱动槽的深度与对边尺寸需要严格匹配标准扳手的尺寸参数，槽深过浅会导致扳手插入深度不足，大扭矩拧紧时容易出现打滑，甚至拧圆内槽导致螺栓无法拆卸；槽深过深则会削弱螺栓头部的结构强度，在承受冲击载荷时头部容易出现开裂。螺杆部分的螺纹收尾结构也做了符合工程实际的处理，没有采用生硬的螺纹截断设计，而是保留了合理的退刀过渡段，实际加工中这个过渡段能避免螺纹加工末端的应力集中，同时装配时能引导螺栓顺利旋入螺纹孔，避免首牙错扣导致的螺纹损伤。从安装边界来看，

　　圆柱头的外径尺寸决定了安装沉孔的最小加工直径，沉孔深度需要略大于螺栓头部的厚度，保证拧紧后头部不高出安装平面，避免对周边运动构件造成干涉，比如直线导轨的安装位、伺服电机的法兰连接位，都要求紧固件头部完全沉入安装面以下，才能保证运动部件的运行行程不受阻碍。建模时还考虑了螺栓受力的传递路径，拧紧时的预紧力通过头部支承面均匀传递到被连接件表面，螺纹副的受力从啮合首牙到尾牙逐步递减，全螺纹结构能在被连接件厚度变化时保证足够的螺纹啮合长度，避免因啮合牙数不足导致的连接失效。这类螺栓作为最基础的通用紧固件，几乎覆盖所有机械设备的装配环节，小到消费电子的内部结构固定，大到重型工程机械的构件连接，都能见到这类结构的应用，建模时还原的每一处细节，都对应着实际生产装配中的真实需求，没有冗余的结构设计，每一处尺寸参数都服务于可靠紧固、便捷装配的核心功能。
