洗衣机传动用卡盘式夹头结构设计

　　在家用及商用洗衣设备的传动系统中，这类卡盘式夹头承担着动力传递与旋转部件定位的核心作用，直接关联洗衣桶运转的同轴度与负载稳定性。日常洗衣流程里，电机输出的扭矩需要通过可靠的夹紧结构传递到内桶主轴，夹头与主轴的配合精度决定了高速脱水阶段的振动幅度，一旦夹头夹紧面出现磨损或配合间隙超差，设备就会出现运转异响、桶体偏摆甚至撞击外壳的故障。

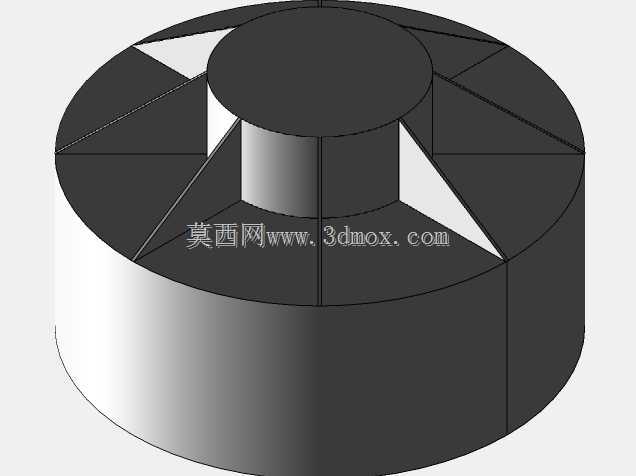

　　从结构设计逻辑来看，这款夹头采用了圆盘式基体搭配周向均匀分布的三角加强筋布局，中心凸起的轴套段是与主轴配合的核心定位面，基体上的六个三角支撑筋均匀分隔排布，既可以在夹紧状态下均匀分散周向扭矩，也能抵消主轴高速旋转带来的径向窜动力。不同于普通三爪卡盘的活动夹紧结构，这款夹头为固定式定心夹紧结构，依靠中心轴套的内孔精度与端面贴合度实现定位，安装时只需将夹头套入主轴端部，依靠端面的摩擦力与键槽配合传递扭矩，不需要额外的调整动作，适配洗衣机这类大批量装配的家电产品的产线装配节奏。

　　安装边界方面，夹头的下部圆盘外径与洗衣机内桶的连接法兰尺寸完全匹配，圆盘上的分隔槽对应法兰上的定位凸台，装配时可以快速实现周向对位，不需要反复调整角度。中心轴套的伸出长度经过匹配设计，既保证与主轴的配合长度足够传递额定扭矩，也不会因为伸出过长导致与后端密封结构发生干涉。周向的三角筋条高度经过优化，在保证结构刚性的前提下，尽可能降低了夹头整体的重量，减少旋转部件的转动惯量，降低电机启动瞬间的电流负载。

　　实际工况下，夹头需要承受正反转频繁切换的冲击载荷，洗涤阶段内桶频繁切换旋转方向，夹头的各个受力面会承受反复的剪切力，均匀分布的加强筋结构可以将单点受力分散到整个圆盘基体上，避免应力集中导致的结构断裂。同时夹头的上下端面都设计为平整贴合面，装配后与两侧连接部件完全贴合，不会出现局部悬空的情况，保证高速旋转时的动平衡性能，减少不必要的振动损耗。这类夹头的结构设计没有冗余的活动部件，长期使用下的故障点远少于活动式夹紧结构，适配洗衣设备长周期免维护的使用需求，不需要定期对夹头进行润滑或间隙调整，降低了设备的后期维护成本。
