双跨带起重吊具钢结构厂房三维设计

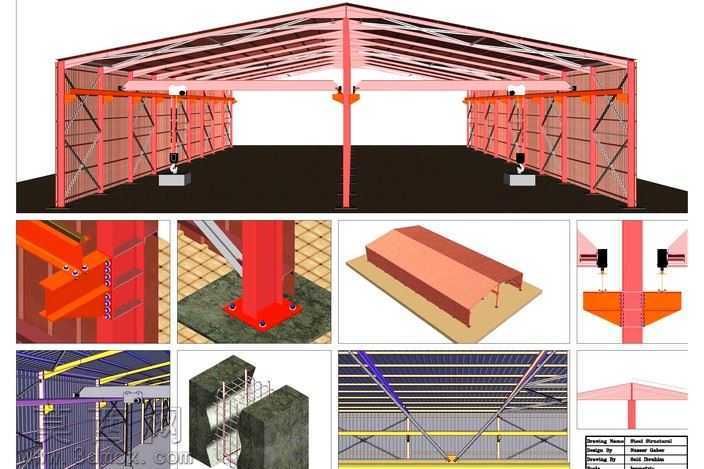

本作品为双跨式钢结构工业厂房的三维设计成果，采用三维建模软件完成全参数化构建，完整还原了钢结构厂房从基础锚固到屋面围护的全系统构造细节。建模过程中严格遵循钢结构设计规范的尺寸逻辑，首先搭建整体轴网定位体系，确定钢柱的排布间距与厂房跨度参数，主体承重钢柱采用变截面H型钢建模，柱脚部分精细还原了锚栓锚固、加劲肋排布、底板承压的构造细节，每一块加劲肋的厚度、焊缝位置都按照实际施工要求做了几何还原，确保模型结构逻辑与真实工程一致。厂房屋面部分采用三角形钢屋架建模，每一根屋架弦杆、腹杆都按照受力排布逻辑搭建，杆件之间的节点板、连接螺栓都做了精细化建模，还原了钢桁架的传力路径；屋面檩条、墙梁部分采用冷弯薄壁型钢参数化排布，清晰展示了围护结构与主承重框架的连接关系。厂房内部设置了双跨桥式起重机的运行轨道与吊具结构，行车梁采用焊接H型钢建模，精细还原了行车梁与钢柱的牛腿连接节点、轨道压板固定结构，配套的电动葫芦吊具、起升滑轮组、吊钩限位结构都做了完整建模，可直观展示厂房内部起重作业的空间布局。材质渲染阶段，主钢结构采用哑光红丹防锈漆材质，还原钢结构出厂时的底漆质感，柱脚混凝土基础采用清水混凝土材质，搭配粗糙的纹理贴图区分钢构件与混凝土基础的材质差异，屋面围护板采用彩钢压型板材质，设置轻微的金属反光与波纹凹凸纹理，地面采用深色工业环氧地坪材质，通过光影烘焙突出钢构件的阴影层次，让整体渲染效果具备工程展示的真实感。设计过程中重点梳理了钢结构的节点连接逻辑，将柱与梁的刚接节点、屋架与柱顶的铰接节点、支撑构件的连接节点都做了拆分展示，配套的节点详图可清晰看到螺栓排布、加劲肋设置、焊缝位置的细节，完整呈现了钢结构厂房从整体框架到细部节点的设计逻辑，可用于钢结构施工交底、教学演示、方案汇报等场景，帮助观看者快速理解轻钢结构厂房的构造组成与受力传递路径。
