热解迷你炉耐火陶瓷与储热结构设计

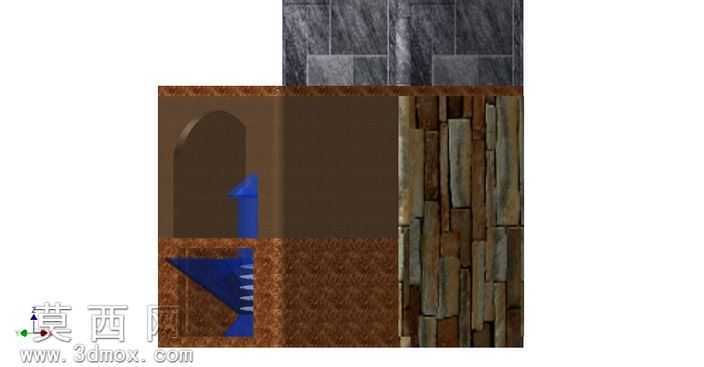

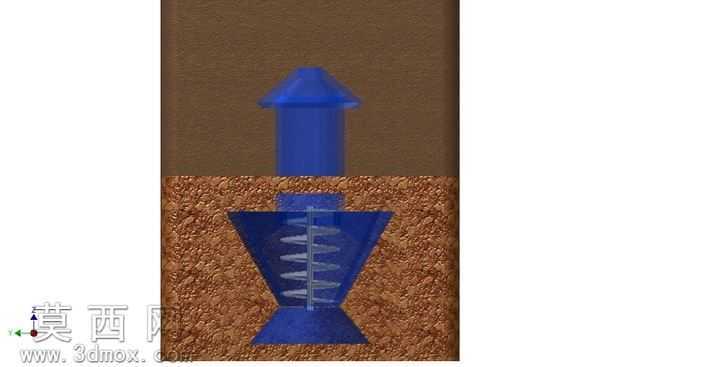

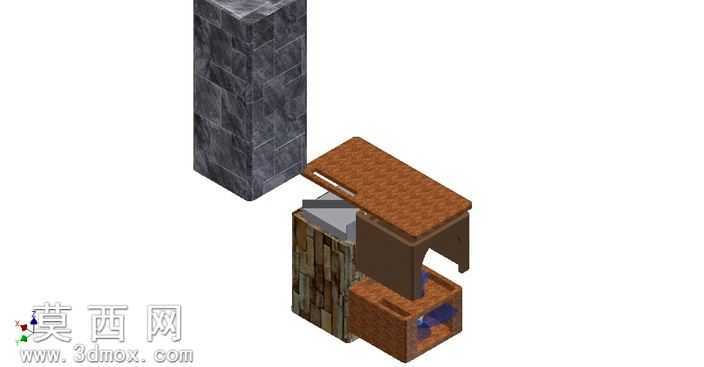

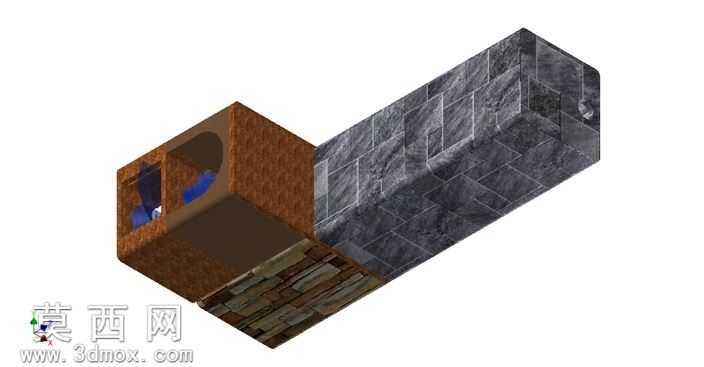

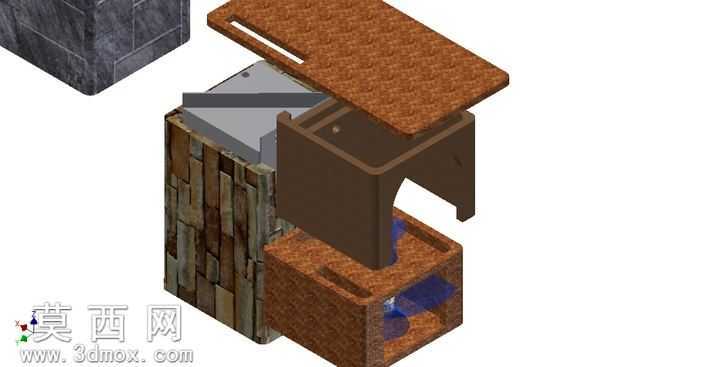

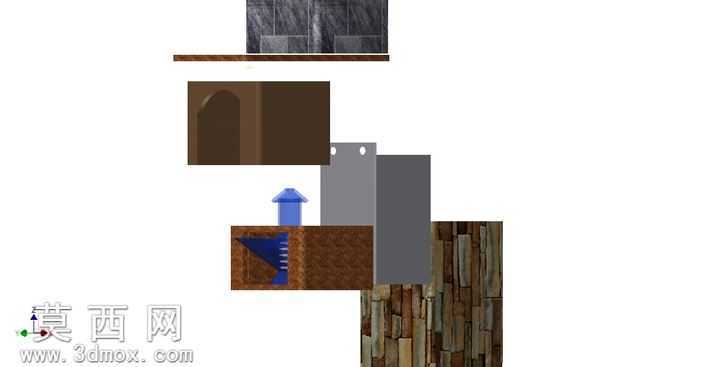

本模型采用Autodesk Inventor完成全参数化三维建模，整体围绕家用小型热解炉的核心功能模块展开，完整还原了耐火陶瓷燃烧室、螺旋进料结构、热存储单元的装配关系与细节特征。建模过程中首先对炉体核心的耐火陶瓷管进行参数化定义，设定管体高度200毫米、壁厚10毫米，分别在底部与顶部对应加工出适配密封盖、进料结构的crenelate齿形咬合结构，保证各部件装配时的同轴度与密封性，避免燃气泄漏风险。炉体中心的阿基米德螺旋进料杆采用螺旋扫掠特征生成，针对不同进料物料的尺寸特性调整螺距与杆径参数，建模时预留了电机连接的轴端接口，可直接匹配标准微型减速电机的安装尺寸，同时在螺旋结构与陶瓷管内壁之间预留3毫米的装配间隙，兼顾进料顺畅度与加工公差适配需求。材质渲染阶段，耐火陶瓷部件采用高铝质耐火材料的哑光棕褐色粗糙纹理，还原陶瓷烧制后的颗粒质感，金属螺旋杆与炉体外壳采用哑光深灰金属材质，热流指示箭头采用半透明亮蓝色材质，直观展示热解过程中烟气向上流动、热量向下存储的路径。结构设计上遵循热解炉的工作原理，顶部预留燃气与空气的混合腔结构，侧壁设计一次进气与二次进气的流道，保证木气在燃烧腔内充分混合燃烧，减少烟尘产生；底部的热存储单元采用多孔蓄热结构建模，增大与高温烟气的接触面积，提升余热回收效率。建模时同步验证了各部件的装配干涉情况，对陶瓷盖与管体的咬合面、螺旋杆与底部轴承的配合面做了公差适配，同时预留了焊接工装的定位基准，方便后续实体加工时的装夹定位，整体模型可直接用于工程出图、3D打印原型制作与小型热解炉的结构优化验证。
