汽车改装用AP款绞牙避震结构设计

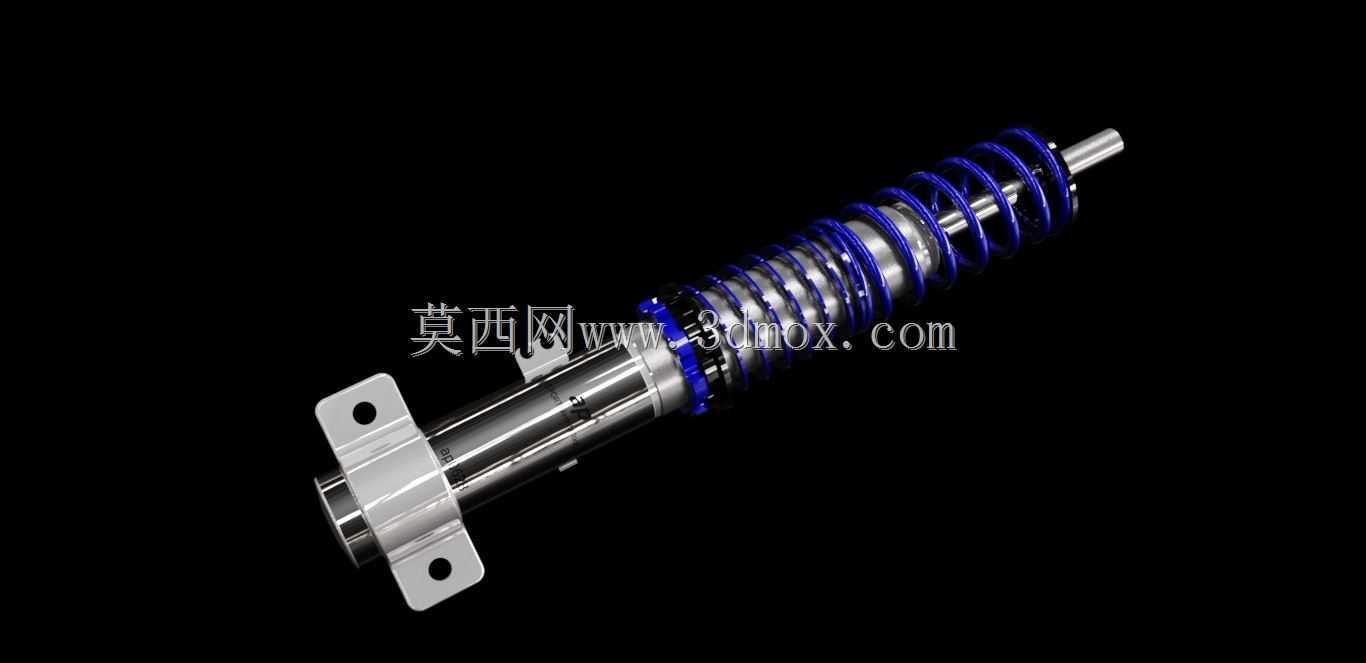

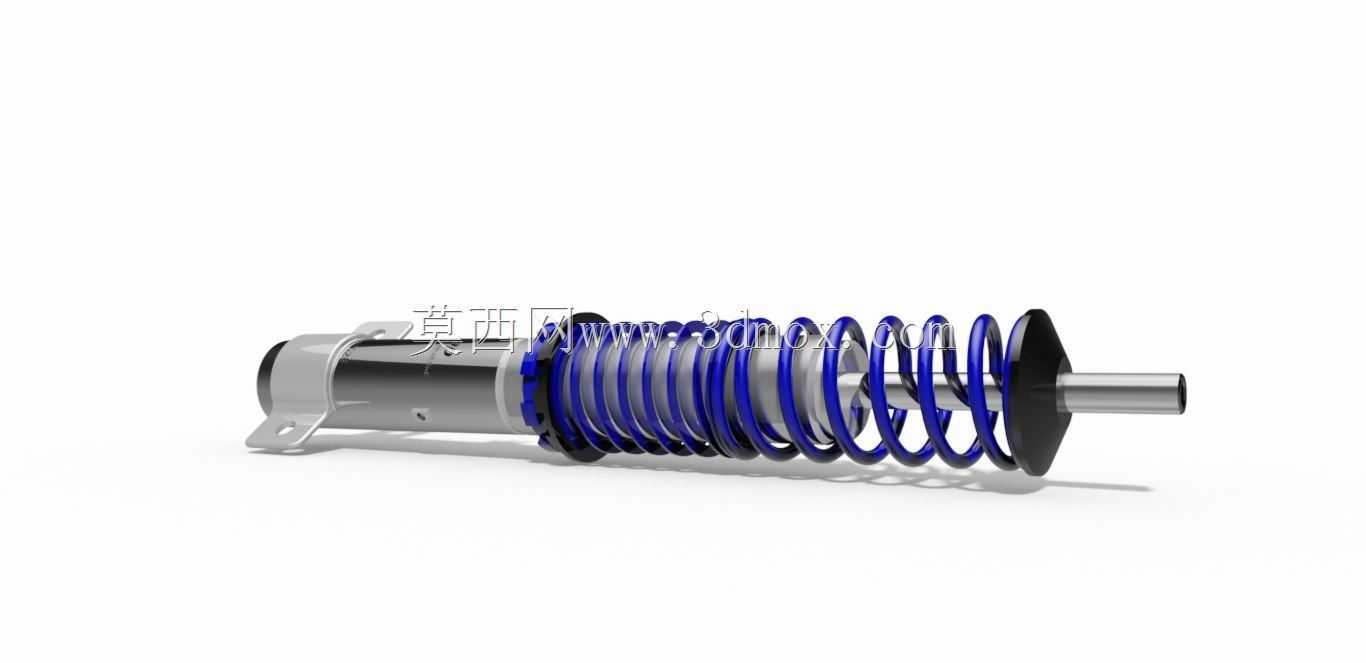

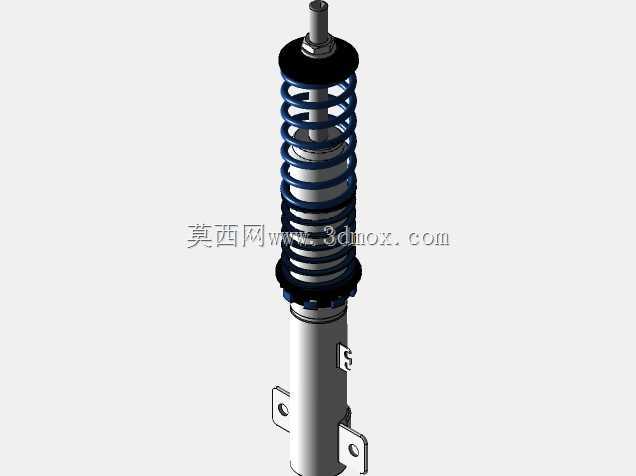

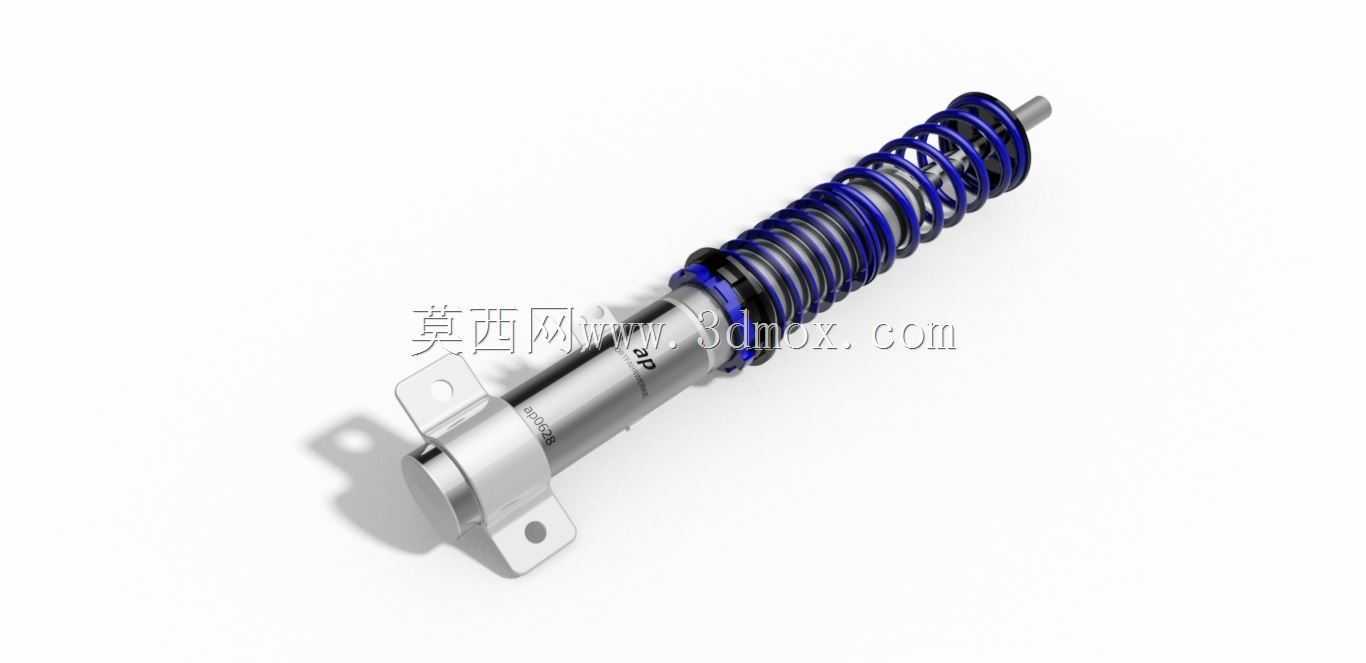

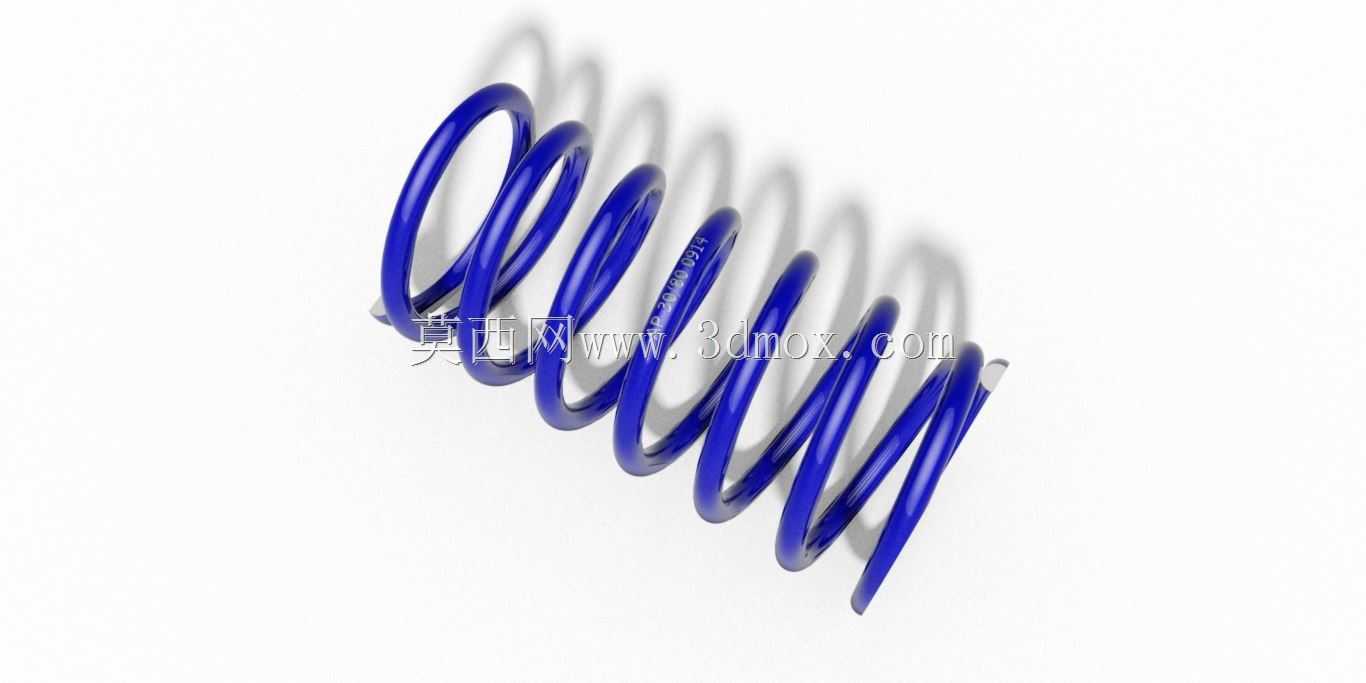

　　这款绞牙避震结构主要面向民用乘用车改装场景，适配追求操控提升的街道驾驶需求，区别于原厂偏向舒适性的减震设定，可通过螺纹结构实现车身高度的精细化调整，满足不同驾驶者对车身姿态、支撑性的个性化需求。从结构设计来看，该避震采用筒身与弹簧集成的一体式布局，核心阻尼筒采用金属筒体加工，表面做硬质氧化处理提升耐磨性能，下端的安装支座采用双耳式冲压焊接结构，预留两个螺栓安装孔，可直接对应多数家用车型前悬的羊角安装位，安装时无需额外改动原车支座孔位，降低改装适配难度。螺旋弹簧采用变径节距设计，上端弹簧圈径更小，与筒身上端的弹簧托盘紧密贴合，下端弹簧圈径更大，落座于下部可调托盘上，可调托盘通过筒身外侧的梯形螺纹实现上下位移，调整时只需松开锁止环，

　　旋转托盘即可改变弹簧预压量与车身高度，调整范围可覆盖0-60mm的车身高度变化，适配不同路况的通过性需求与赛道日的低重心设定。阻尼筒内部采用单筒式阻尼结构，活塞杆表面做镀铬处理，粗糙度控制在Ra0.8以内，保证往复运动时的密封性能与顺滑度，避免长期使用后出现漏油、阻尼衰减问题。筒身上端的活塞杆连接部位采用橡胶衬套与车身塔顶连接，可过滤部分高频细碎振动，避免改装后出现过于生硬的路感传递，兼顾日常代步的舒适性需求。从安装边界来看，该避震总成的最大伸展长度为520mm，最大压缩长度为320mm，弹簧外径为85mm，安装时需确认轮拱内部空间余量，避免转向或减震压缩时弹簧与轮拱内衬、拉杆发生干涉。设计过程中针对弹簧刚度做了匹配计算，

　　选用的弹簧刚度为6kg/mm，相比多数原厂车型3-4kg/mm的弹簧刚度，侧向支撑性提升40%以上，可有效抑制过弯时的车身侧倾，同时弹簧预压量设定在5-10mm区间，避免车辆行驶过程中弹簧出现松旷异响。该结构的设计思路兼顾了改装便利性与实际使用可靠性，没有采用过于极端的竞技化设定，保留了日常行驶所需的缓冲行程，适合街道日常使用同时兼顾偶尔的赛道体验需求，各部件的连接位置都做了应力释放设计，安装支座的折弯处做了圆角过渡，避免应力集中导致的部件断裂问题，弹簧两端都做了磨平处理，保证落座时的受力均匀，避免长期受压后出现弹簧偏磨、异响问题。
