20英寸凹面改装汽车轮辋结构设计

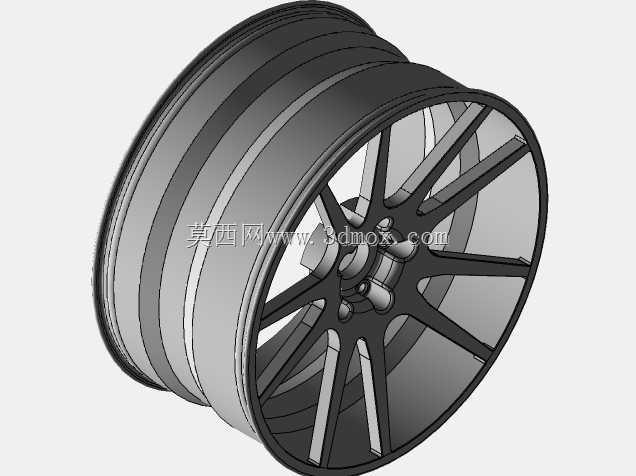

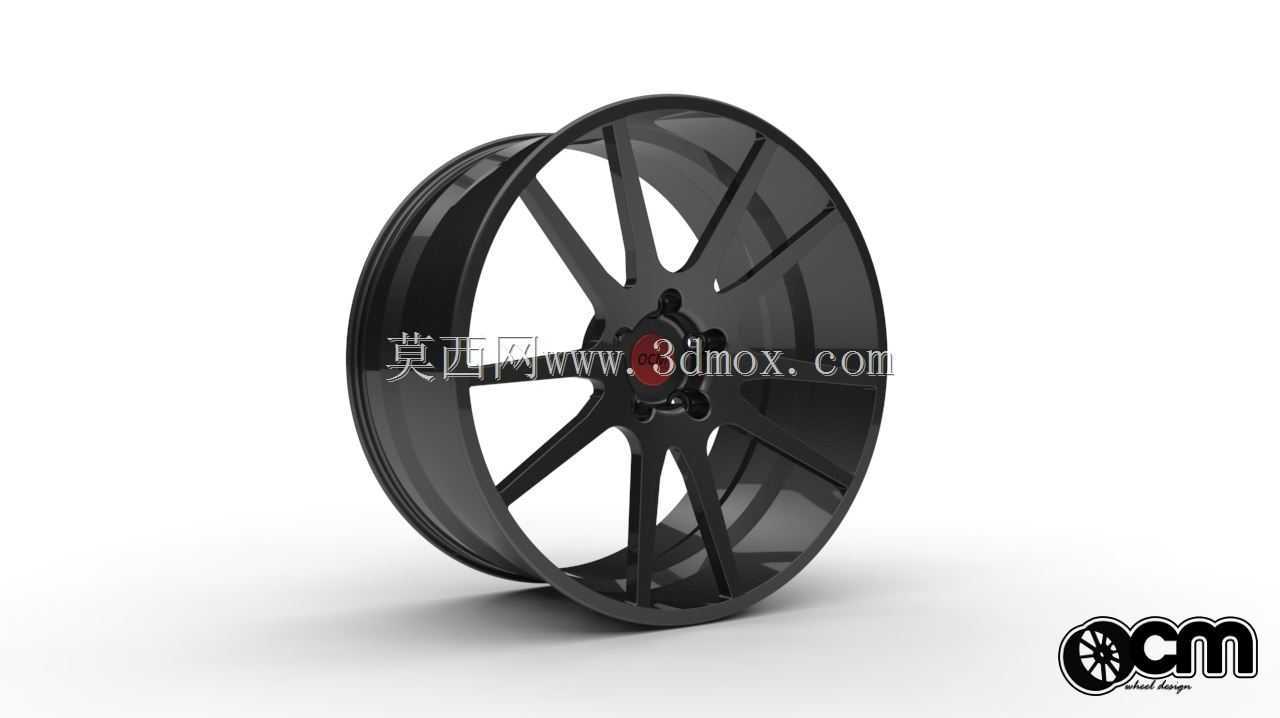

　　这款凹面轮辋主要面向乘用车辆的改装升级场景，适配大尺寸制动卡钳的安装需求，在日常街道行驶、姿态展示类改装场景中均可使用。轮辋采用十辐条的分叉式结构设计，辐条从中心安装座向轮缘方向呈放射状延伸，每根辐条做了变截面处理，靠近中心座的位置厚度更大，向轮缘过渡时逐步收窄，既保证了辐条自身的抗弯抗扭强度，也能为制动系统留出足够的散热空间，避免连续制动后热量堆积在轮辋内部加速轮胎老化。轮辋的凹面设计将中心安装座向轮辋内侧偏移，相比同尺寸的平面轮辋，能让车辆装车后获得更饱满的轮拱视觉效果，同时偏移量的设置也匹配多数前驱、后驱乘用车型的轮毂孔距范围，中心定位孔的尺寸按照通用乘用车的轴头规格设计，安装时可直接匹配对应车型的变径圈，

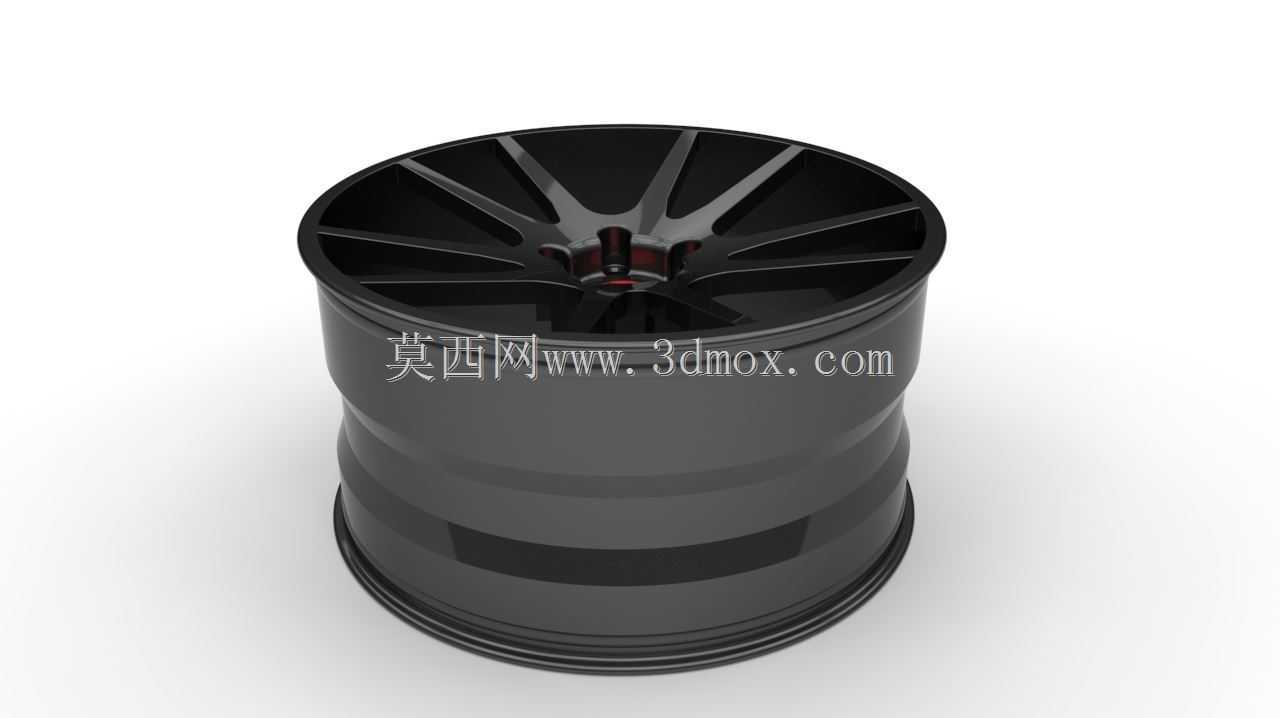

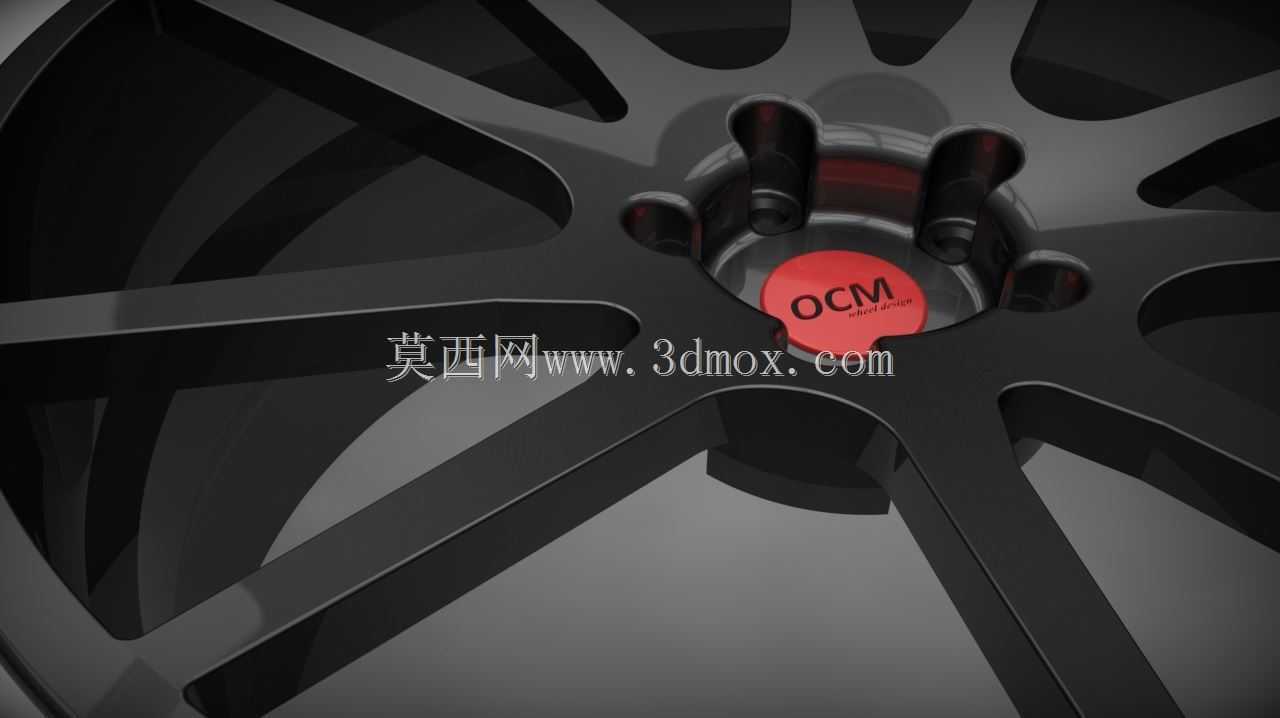

　　不需要额外对轴头进行加工。轮辋的轮缘部分做了加厚处理，应对日常行驶中遇到路肩剐蹭、路面颠簸冲击时，能降低轮缘变形失圆的概率，轮辋的胎圈座位置按照标准乘用车轮胎的匹配尺寸设计，可适配对应宽度的普通民用轮胎、运动型轮胎，安装时胎圈能与轮辋紧密贴合，避免高速行驶时出现轮胎漏气、脱圈的风险。设计过程中优先考虑了轮辋的受力分布，辐条与中心安装座的连接位置做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，螺栓孔的位置均匀分布在中心座的圆周上，每个螺栓孔周边都做了局部加厚，保证车轮螺栓锁紧后受力均匀，不会出现局部应力过大导致的安装座开裂。轮辋的背面预留了气门嘴的安装位置，位置避开辐条的遮挡，后续充气、胎压监测模块的安装都有足够的操作空间，轮辋的整体重量控制在同尺寸铸造轮辋的合理区间，不会过多增加车辆的簧下质量，对车辆的悬挂响应、加速制动性能的影响控制在可接受范围内。
