镂空球形笼式结构工艺摆件三维设计

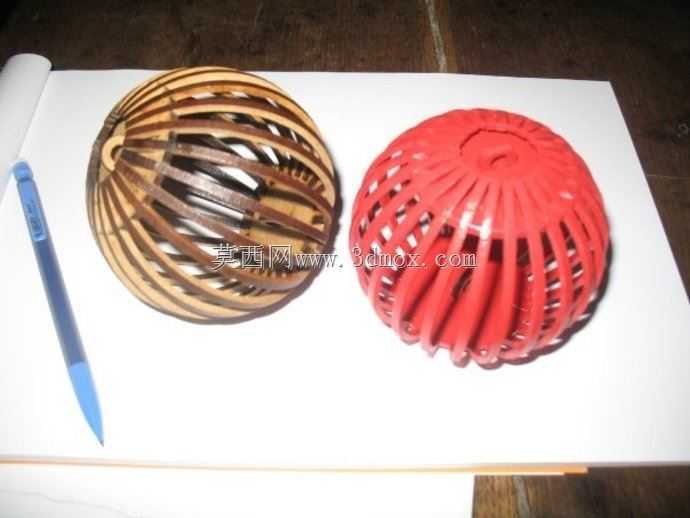

　　这类镂空笼式球形构件，在文创产品开发、教具演示、装饰构件加工领域有很广的适配空间，日常做机械结构认知教具时，能直观展示曲面镂空排布的力学传递逻辑，放在文创摆件生产线里，可作为木质、塑料材质工艺礼品的核心结构原型，部分场景下也能作为小型通风防护罩的结构参考，适配小功率电子元件的散热外罩需求。从结构功能上看，整球采用等间距径向肋条排布的设计，肋条沿球面经线方向均匀延伸，在球体两极位置做收束整合，既保证了整体球形轮廓的完整性，又通过肋条之间的镂空区域大幅降低整体重量，同时肋条本身的弧度完全贴合球面曲率，手持握持时不会出现尖锐棱角剐蹭的问题，作为摆件放置时，球面接触支撑面的肋条能形成稳定的多点支撑，不需要额外配置底座就能平稳放置。

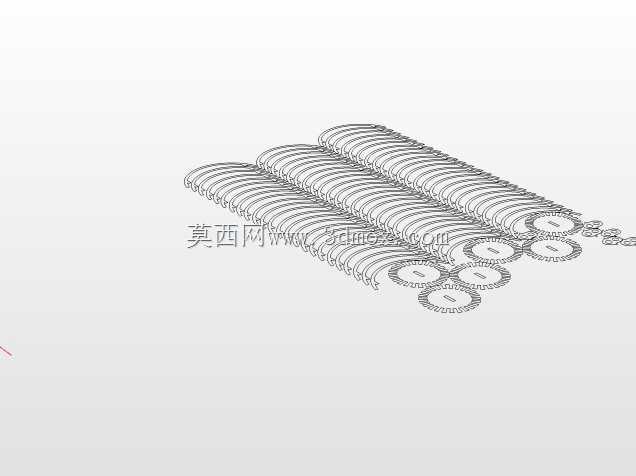

　　设计过程中首先要确定球体的基准直径，根据实际使用场景的尺寸需求划定球面轮廓，之后在球面上做等角度的经线分割，每一条肋条的截面尺寸保持一致，避免因截面差异导致的成型后应力不均，肋条与两极收束位置的过渡处做圆角处理，消除应力集中点，不管是采用激光切割木质层板拼接，还是采用3D打印一体成型，都能减少成型过程中的开裂风险。安装边界层面，该结构为独立完整构件，不需要额外配套连接副，两极位置的收束端预留了极小的平面区域，如果需要做悬挂使用，可在该平面处加工小孔穿入挂绳，不会破坏整体肋条的结构强度；如果作为嵌套外罩使用，可根据内部容纳元件的尺寸调整球体基准直径，保证内部预留足够的安装空间，肋条的镂空间隙可根据防护需求调整宽度，

　　间隙越小防护性能越好，对应的通风通透性能会相应降低，设计时可根据实际使用场景的需求做参数匹配。做三维建模时要注意每一条肋条的曲率完全贴合球面，避免出现肋条突出球面或者内凹的问题，拼接式结构要提前算好每一条肋条的卡槽位置，保证装配后整体圆度误差控制在合理范围内，一体成型结构要注意壁厚均匀，避免打印或者注塑过程中出现缩痕、变形的问题，影响最终成品的外观和结构强度。
