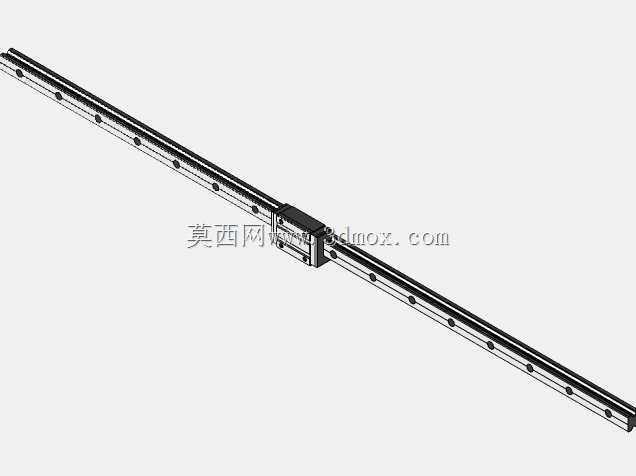

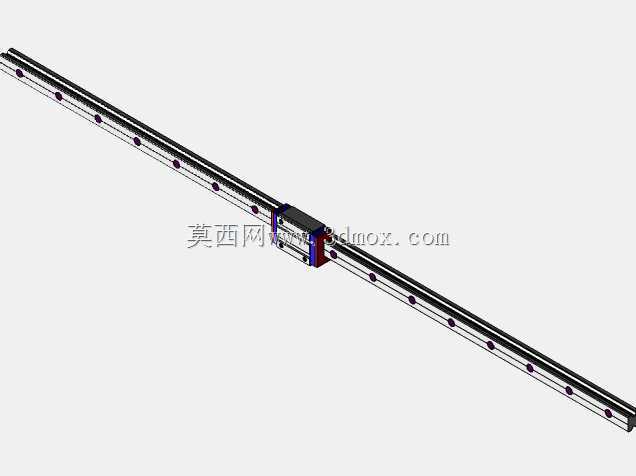

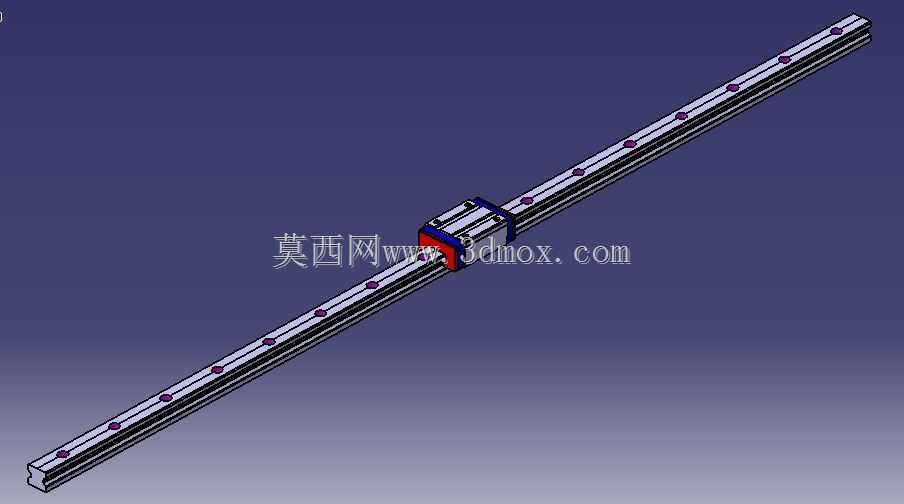

SER-GD20NA线性导轨滑块组件结构设计

　　在自动化产线、精密检测设备、数控机床进给轴这类需要高精度直线往复运动的场景里，线性导轨是决定设备运行精度与负载稳定性的核心基础部件，本次呈现的SER-GD20NA导轨组件，就是针对中低负载、高导向精度需求的传动场景做的结构设计。从实际选型适配的角度看，这类导轨常被用在3C电子组装工位的滑台、小型雕铣设备的进给轴、光学检测平台的位移模组上，替代传统的光轴导向结构，能在更小的安装空间里实现更高的负载能力与运动刚性。

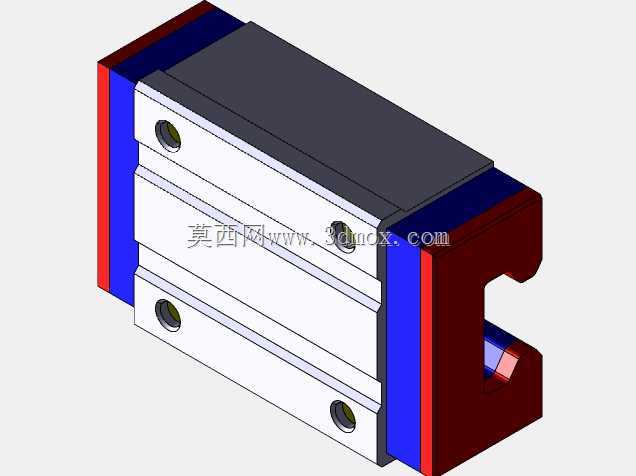

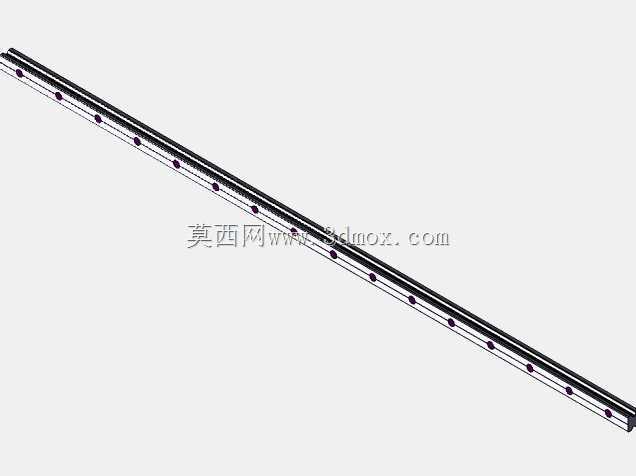

　　设计过程中首先要匹配安装边界，导轨本体采用标准四方截面的滚道结构，单根导轨的安装孔位按照等间距排布，孔位中心距、安装沉孔深度都适配常规的M5内六角安装螺钉，用户在做安装台面加工时，可以直接按照导轨孔位坐标打沉孔，不需要额外做孔位适配调整。滑块部分采用法兰型安装结构，四个安装孔分布在滑块本体的两侧凸台上，相比方形滑块，法兰型结构不需要在安装板上开避让槽，直接贴合安装面锁付即可，能降低安装板的加工难度，也更适合侧向安装、垂直安装的使用场景。

　　滚道结构设计上，导轨与滑块之间采用四列圆弧接触的滚珠排布，接触角设置为45度，这种结构能同时承受径向载荷、反径向载荷以及双向的横向力矩，在设备运行过程中，哪怕滑台受到偏载力，也能保证滚动体受力均匀，不会出现卡滞、爬行的问题。滑块两端的端盖内部设计了完整的滚珠循环回路，回流槽的曲率经过反复调整，能让滚珠在循环过程中顺畅进出滚道，降低运行过程中的振动与噪音，端盖外侧还加装了密封刮片，能阻挡加工过程中产生的切屑、粉尘进入滑块内部，避免滚动体与滚道出现磨粒磨损，延长组件的使用寿命。

　　从安装尺寸的适配性来看，这款20规格的导轨，滑块宽度、导轨高度都符合行业通用的安装尺寸互换标准，用户如果在旧设备改造时需要替换同规格的其他品牌导轨，不需要重新加工安装台面的孔位，直接替换就能满足精度要求。导轨的单根长度可以根据实际行程需求裁切，拼接时只要保证对接处的滚道对齐度，就能实现长行程的传动需求，不会因为拼接影响运行顺畅度。滑块的润滑注油嘴设置在端盖的侧面，日常维护时可以直接通过注油嘴补充润滑脂，不需要拆解滑块，能降低设备运维的工作量。在实际装配调试时，只需要保证两根平行导轨的安装面平面度、平行度符合公差要求，预紧力调整到合适的档位，就能实现0.02mm以内的重复定位精度，满足大部分精密传动场景的使用需求。
