木质拼装自行车立体仿真结构设计

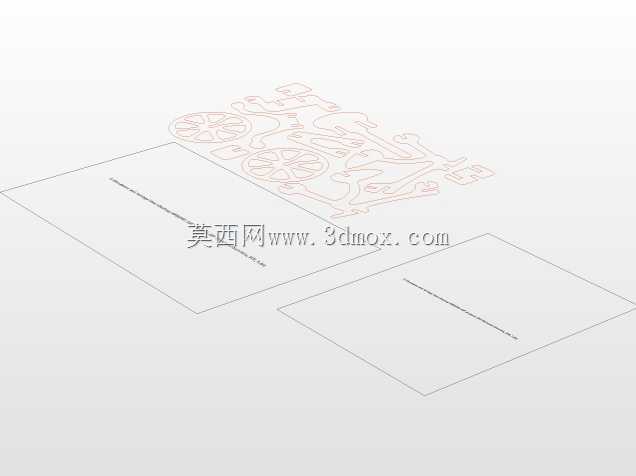

　　这款木质拼装自行车的结构设计，完全还原了常规通勤自行车的核心传动与支撑逻辑，所有构件均采用薄型木质板材切割成型，无需额外金属连接件即可完成整机组装，适配手工拼装、教学演示、文创摆件等多类场景。从实际应用角度出发，该结构可作为中小学机械结构认知课程的实操教具，让组装者在拼接过程中直观理解两轮代步工具的力传递路径：脚踏部位的受力通过曲柄结构传递至牙盘位置，再通过模拟链条的木质联动构件带动后轮轴转动，实现整车的行进动作模拟，整个传动路径的阻力经过反复调校，手动拨动脚踏即可顺畅带动后轮转动，无卡滞、松垮问题。设计阶段优先考虑了板材的利用率，所有构件的切割排版均在标准幅面的板材内完成，相邻零件的切割缝隙控制在0.2mm以内，

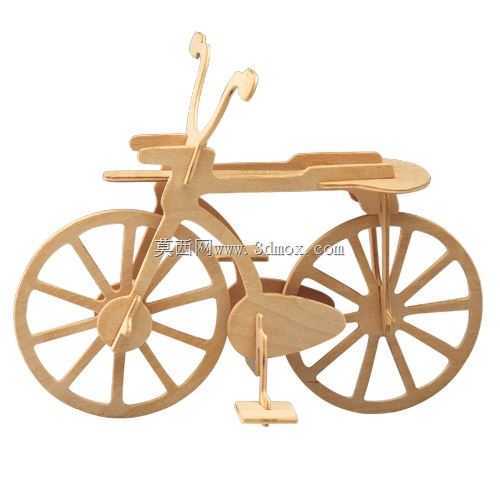

　　既保证拼装时的插拔顺畅度，又能避免组装后出现构件松动脱落的问题。外形尺寸上，整车长度控制在220mm区间，高度为140mm，宽度为65mm，组装完成后可直接放置于常规桌面作为摆件，无需额外预留过大的摆放空间，安装过程无需胶水、紧固件，所有拼接位置均采用凹凸榫卯结构，每个插接位的公差经过多轮打样验证，普通用户无需专业工具即可在20分钟内完成整机组装。结构细节上，车把部位可实现小角度转动，模拟真实自行车的转向动作，前后轮均采用多辐条支撑结构，辐条与轮圈、轮毂的连接位做了圆弧过渡处理，避免木质构件的应力集中导致断裂问题，车座、挡泥板等附属构件的轮廓完全贴合实车的曲面造型，在平板板材切割的工艺限制下最大化还原了实车的外观特征。

　　支撑脚的结构做了重心配平设计，组装完成后可稳定直立放置于水平面，无需额外支撑件即可保持站立姿态，不会出现侧翻问题。针对拼装类产品的常见痛点，设计时将所有易断裂的细小构件做了加宽处理，比如车把的握把位置、脚踏的受力位置，厚度均比其他装饰构件增加1mm，提升整体结构的抗损能力，即使反复拆装也不易出现构件断裂的情况。
