做精密传动结构设计的工程师大多清楚,小行程高精度的直线运动场景里,微型导轨的选型和结构适配直接决定了整套机构的运行精度与寿命。这次呈现的微型导轨滑块组件,核心针对小安装空间、低负载、高定位精度的运动需求设计,常见于桌面级自动化检测设备、小型点胶机构、精密光学调整架、3C产品组装工位的滑台模组中,这类场景普遍没有大负载承重要求,但对运动平顺性、反向间隙控制、安装空间占用有极严苛的要求。

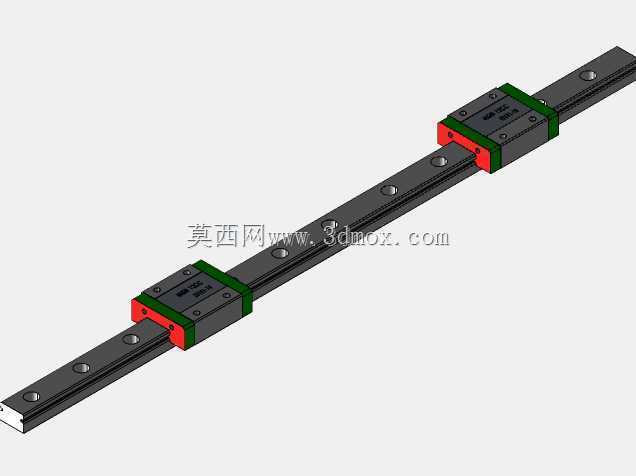

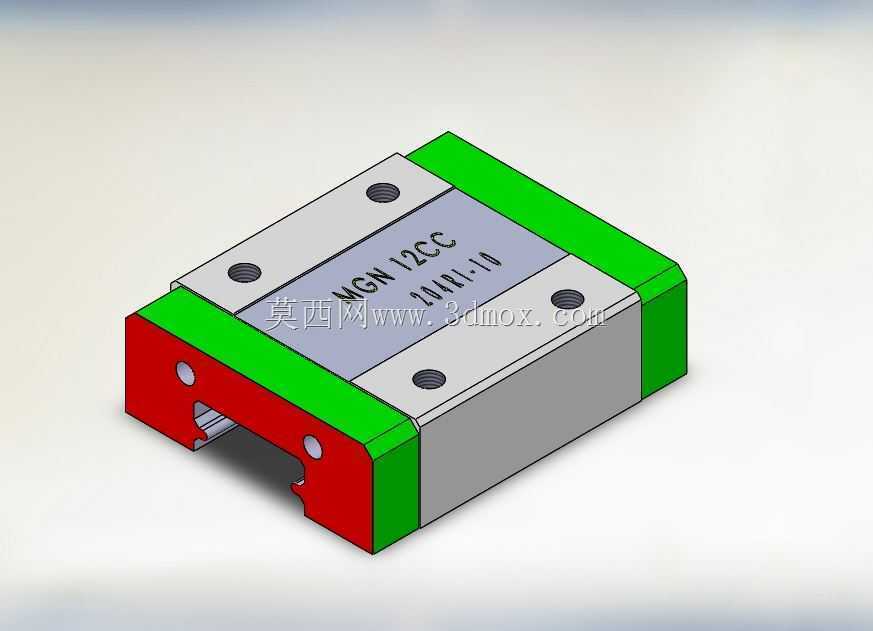

从结构功能来看,这套组件采用双滑块搭配定长导轨的配置,滑块内部集成循环滚珠通道,滚动体在滑块与导轨的滚道间形成滚动摩擦副,相比传统滑动导轨,摩擦阻力可降低至滑动结构的五十分之一,低速运行时不会出现爬行现象,微动进给的定位精度可以稳定控制在微米级。滑块两端的端盖结构内置滚珠回流通道,保证滚动体在循环过程中无卡滞,端盖外侧的密封刮片可以阻挡环境中的粉尘、微小切屑进入滚道内部,适配有少量浮尘的普通工业装配环境,若应用在洁净车间场景,还可在滑块端面追加防尘密封件进一步提升防护等级。滑块侧面的绿色部件为保持架限位结构,避免滑块抽出导轨时滚动体脱落,方便现场安装调试时的部件临时拆分,红色部件为端面密封压块,通过卡扣结构与滑块主体固定,无需额外螺丝即可完成端盖的装配固定,减少整体装配零件数量。

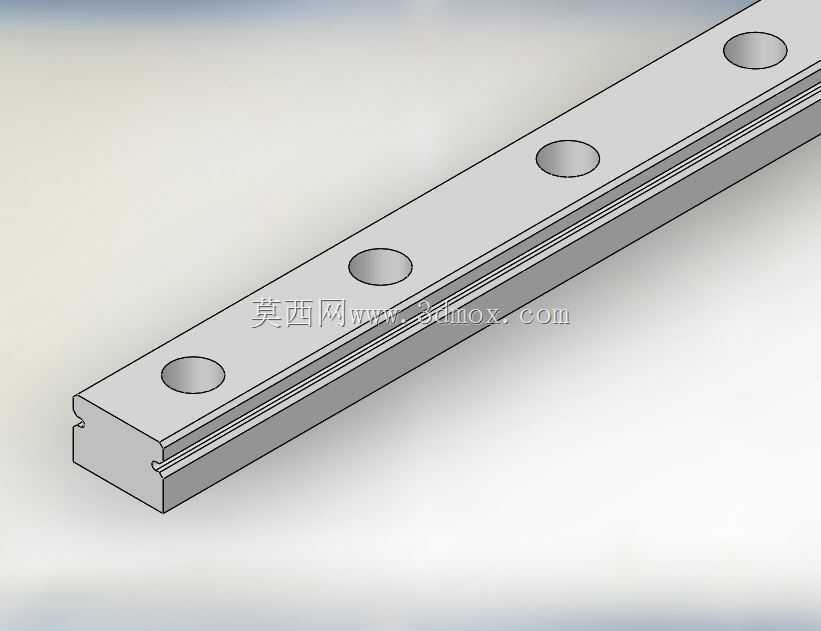

设计过程中首先要明确安装边界条件,这类微型导轨的导轨截面宽度通常在12毫米级别,导轨上的安装孔为沉孔设计,可直接通过M3内六角螺丝从导轨正面锁附在安装基准面上,安装基准面需要加工出对应的定位台阶,台阶高度控制在1.5-2毫米即可,保证导轨侧面与基准面完全贴合,锁附螺丝时需要按照从中间向两端的顺序分次拧紧,避免导轨安装后出现弯曲变形影响运行平顺性。滑块的安装面同样预留了对应的螺纹安装孔,采用两排对称布局的M3螺纹孔,负载安装板可以直接锁附在滑块顶面,安装时需要保证负载的重心尽量落在两个滑块的中心连线范围内,避免偏载导致滚道局部受力过大,缩短导轨使用寿命。
从实际应用的适配性来看,这套双滑块配置的导轨组件,单根导轨搭配两个滑块的结构可以承受一定的倾覆力矩,在没有额外导向辅助的情况下,可直接用于水平安装的短行程滑台,若需要垂直安装使用,则需要额外配置配重或制动结构,避免断电后滑块因自重下滑。滚道的接触角度采用45度哥特式结构,四个方向的额定负载基本一致,不管是水平、侧向还是垂直方向的负载都可以均匀承载,适配多方向受力的复杂安装场景。设计建模时需要严格控制滚道的曲率参数,滚珠直径与滚道曲率比通常控制在0.52-0.54之间,既保证足够的接触刚度,又不会因为接触应力过大导致早期磨损。滑块内部的回流通道需要做顺滑的圆弧过渡,避免滚珠在回流过程中产生撞击噪音,运行速度在1m/s以内时,整套结构的运行噪音可以控制在40分贝以内,完全适配实验室、洁净车间这类对噪音有要求的使用场景。
很多工程师在选型这类微型导轨时容易忽略安装面的平面度要求,实际上导轨安装基准面的平面度需要控制在每100毫米长度0.02毫米以内,若基准面平面度超差,导轨锁附后会产生内应力,运行时会出现阻力波动、精度下降的问题,严重时还会导致滚动体提前点蚀失效。另外在装配时不需要在导轨滚道上涂抹过多润滑脂,微型导轨通常采用锂基润滑脂即可满足长期润滑需求,初次填充润滑脂时填充量控制在滑块内部空间的三分之一即可,过多的润滑脂会增加运行阻力,还容易吸附环境中的粉尘形成油泥,反而影响导轨使用寿命。这套结构的建模过程中,所有安装孔位、配合尺寸都按照通用工业标准设定,可直接导入各类设备装配体中进行干涉检查,不需要额外调整安装尺寸,适配绝大多数小型精密传动机构的设计需求,不管是做新设备的结构方案验证,还是现有设备的备件替换测绘参考,都能提供准确的结构参考依据。
