柴油四冲程发动机气缸盖罩三维结构

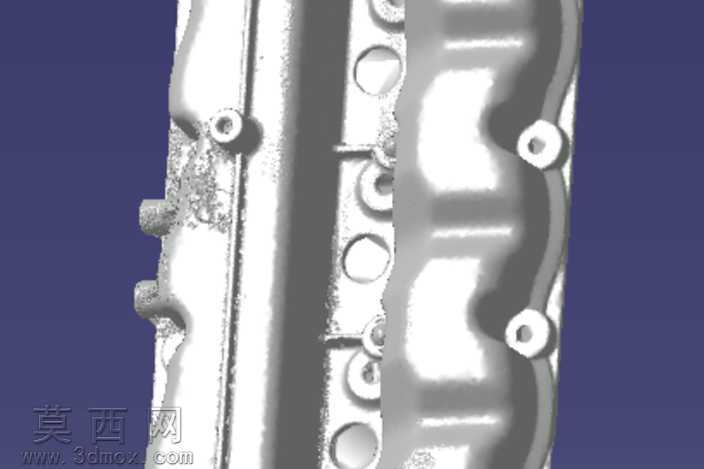

本作品为柴油四冲程发动机气缸盖罩的三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对气缸盖罩的实体外形进行逆向特征提取，精准还原铸件本体的曲面轮廓，针对盖体侧面错落分布的安装凸台、螺栓过孔、加强筋结构逐一进行特征绘制，保证每一处安装定位结构的尺寸公差匹配发动机缸盖的装配需求。建模过程中重点处理了盖体边缘的密封贴合面结构，对密封面的平面度特征做了参数化约束，同时还原了盖体表面因铸造工艺形成的自然肌理特征，在非加工面保留了铸件的粗糙质感参数，加工面则设置了平整光滑的材质属性。材质渲染阶段，为铸件主体赋予了铸铝材质的基础参数，调整金属粗糙度、反光度参数模拟铝合金铸件经时效处理后的哑光金属质感，对螺栓安装孔的内圈、密封贴合面等机加工区域单独赋予高光金属材质，区分加工与非加工区域的视觉差异，背景选用低饱和度深蓝色调突出主体结构的轮廓细节。结构设计上，该气缸盖罩适配四冲程柴油发动机的顶部密封需求，盖体的波浪形曲面造型既匹配缸盖顶部的配气机构布局预留足够的内部避让空间，又通过曲面弧度提升盖体自身的结构强度，减少发动机运行过程中的共振形变，侧面均匀分布的螺栓安装位按照等距载荷分布原则排布，保证密封面压紧力均匀，避免出现漏油漏气的密封失效问题。建模时还对盖体的壁厚做了均匀化处理，在保证结构强度的前提下控制整体壁厚一致，符合压铸类铸件的工艺生产要求，避免出现壁厚差过大导致的铸造缺陷，所有安装孔的位置、孔径参数均参考通用柴油发动机的装配标准设置，可直接用于发动机总成的装配模拟、拆装教学演示或者零部件的工艺分析场景，渲染输出的效果图清晰展现了盖体的外部结构特征、各安装位的分布位置以及整体造型比例，能够直观呈现该部件的外观形态与结构特点。
