汽车动力系统金属活塞结构三维设计

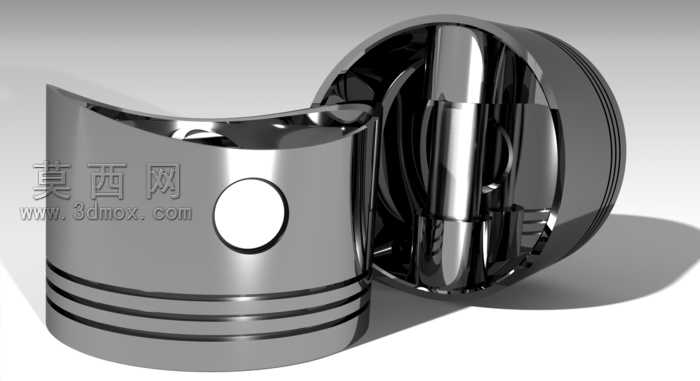

本作品为汽车动力系统核心部件活塞的三维设计成果，建模阶段依托三维参数化设计逻辑，先以回转体基础特征搭建活塞整体轮廓，精准绘制活塞顶部的燃烧室凹面造型，通过曲面修剪、曲率连续调整保证凹面与活塞顶面的顺滑过渡，避免应力集中隐患。针对活塞裙部的型线设计，采用变椭圆截面参数化建模方式，匹配活塞工作时的热变形规律，预留合理的热膨胀间隙，同时对裙部表面的储油槽结构进行环形阵列特征创建，保证油槽的深度、宽度、间距参数完全符合内燃机活塞的设计规范。活塞销座部分采用凸台加厚结构设计，通过布尔运算完成销孔的同轴度校准，对销孔内侧的倒角、卸荷槽结构做精细化处理，降低销座位置的交变应力冲击。活塞环槽部分通过多组平行切除特征生成，严格控制环槽的轴向尺寸精度与槽底圆角参数，保证后续活塞环装配的贴合度。渲染阶段采用高反射铬合金材质，调整材质的粗糙度、反射率、环境光遮蔽参数，模拟真实金属活塞的机加工表面质感，通过三点布光方案突出活塞内外结构的轮廓层次，半剖视角的展示方式清晰呈现活塞内部的加强筋布局、销座连接结构与内腔避让空间。设计过程中充分考虑活塞的工作工况，在保证结构强度的前提下对活塞非受力区域做轻量化处理，通过壁厚均匀性校验避免厚薄差过大导致的热变形不均问题，整体模型的所有结构特征均具备可加工性，可直接用于后续的工程图导出、仿真分析与数控加工参考，完整还原了内燃机活塞的真实结构细节与设计逻辑，兼顾了结构合理性与展示效果。
