标准直柄麻花钻三维结构设计模型

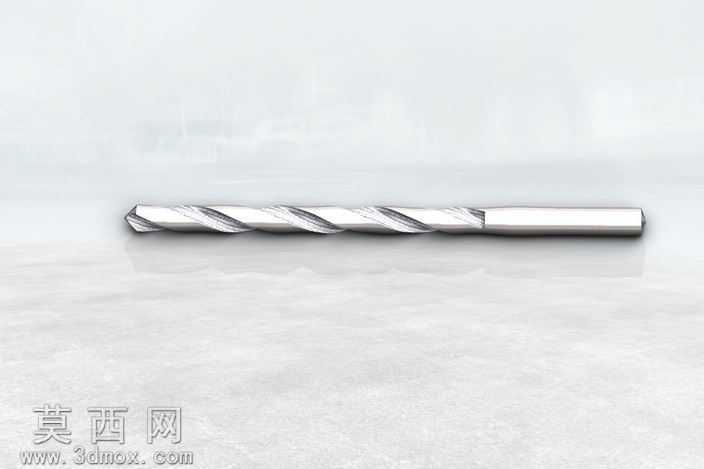

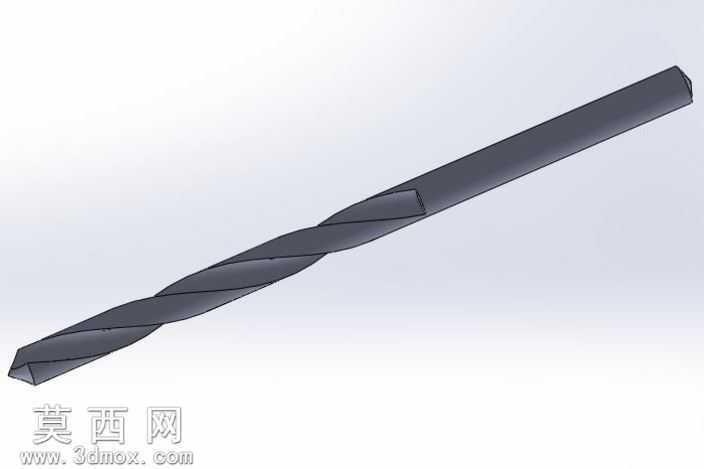

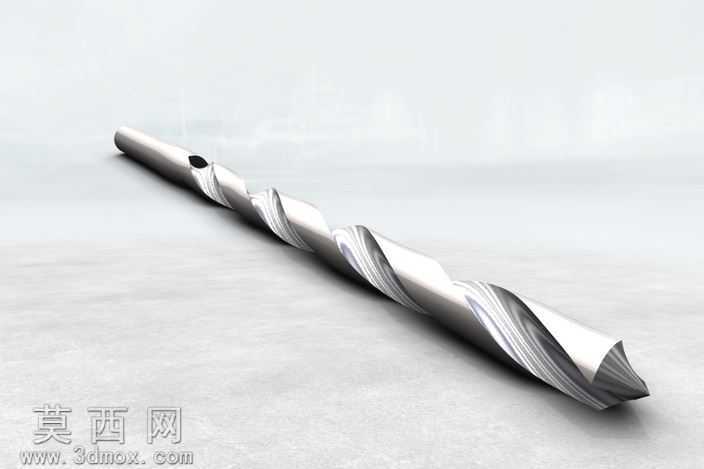

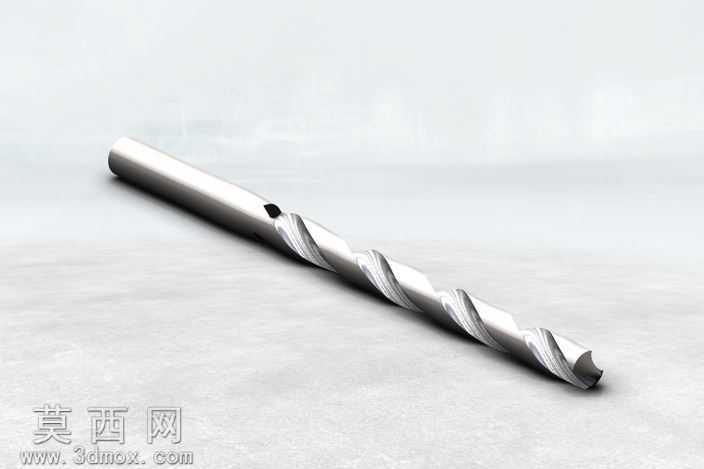

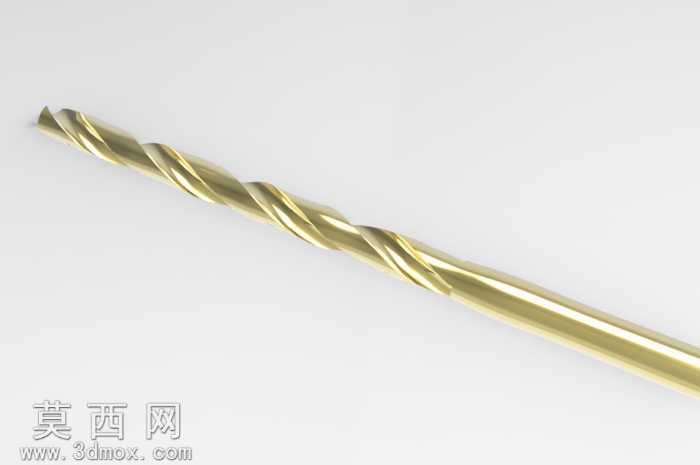

本模型为标准直柄麻花钻的三维参数化设计模型，建模过程严格遵循金属切削刀具的设计规范，完整还原了麻花钻的全部功能结构。建模阶段首先以麻花钻的工作轴线为基准建立全局坐标系，通过螺旋线扫描命令生成两条对称的螺旋排屑槽特征，精准控制螺旋角参数为通用加工场景常用的30度标准值，保证排屑槽的螺旋升角符合实际切削工况的排屑需求。钻尖部分通过多基准面切割放样，构建出标准的118度顶角主切削刃，同时细化处理了横刃、刃带、后刀面的过渡结构，还原了实际钻头切削部分的几何角度关系，包括后角、前角沿切削刃的渐变特征，保证模型结构与真实工业用直柄麻花钻完全一致。材质渲染阶段，针对高速钢刀具的材质特性，为模型赋予了哑光深灰金属材质，添加细微的表面磨削纹理质感，还原刀具经过精密磨削加工后的表面状态，排屑槽的曲面过渡处做了光影柔化处理，清晰展现螺旋曲面的流畅形态，刃带部分做了轻微的高光处理，突出圆柱导向部分的平直度特征。结构设计上完整区分了钻柄装夹段、导向段、切削工作段三个功能部分，钻柄部分为标准直柄圆柱结构，保证与钻夹头装夹的适配性，导向段保留了两条对称的刃带结构，还原钻孔过程中的导向支撑作用，切削部分的主切削刃、副切削刃、横刃的衔接处做了平滑过渡处理，避免应力集中的结构缺陷。整个建模过程采用全参数化驱动，各部分尺寸比例符合国标直柄麻花钻的尺寸规范，可直接用于刀具结构教学、加工工艺仿真、机床装配干涉检查等场景，模型曲面连续无破面，各特征参数可根据不同加工直径需求进行快速调整，能够适配不同规格钻头的衍生设计需求。
