八连杯硅胶冰格家用制冰模具设计

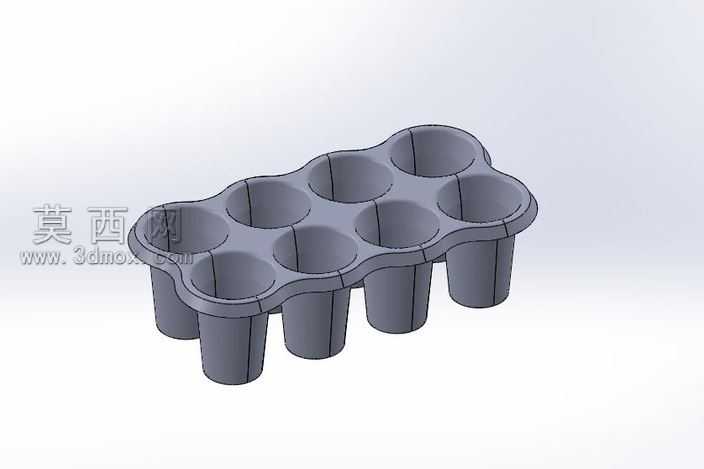

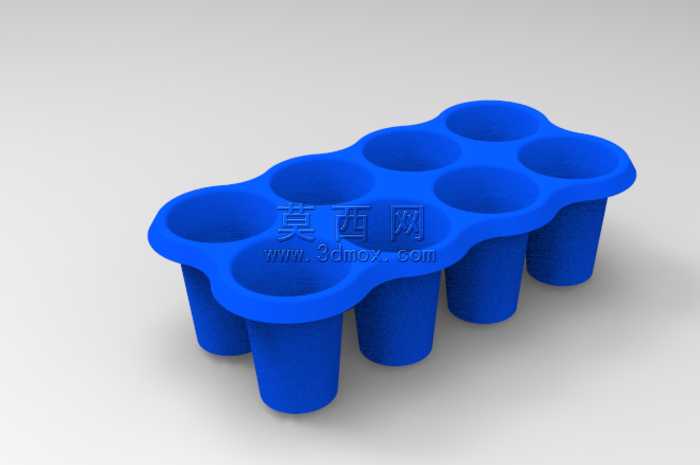

本作品为八连杯一体式冰格三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制单杯腔体的旋转截面轮廓，通过凸台拉伸与抽壳命令构建单个圆柱形冰杯的基础形态，单杯腔体设计为上宽下窄的微锥度结构，拔模角度控制在3°，既保证冷冻后冰块可顺利脱出，也避免直角结构藏污纳垢便于日常清洗。完成单杯建模后，通过线性阵列命令按照两排四列的排布方式生成其余七个腔体，相邻腔体之间通过圆角过渡的连接筋实现一体化衔接，连接筋厚度设置为2.5mm，既保证整体结构的抗形变能力，也减少硅胶原料的使用量控制成品重量。整体外轮廓边缘全部做R3-R5的圆角处理，无尖锐棱角，避免使用过程中划伤手部，符合家用厨具的安全设计标准。材质渲染阶段选用食品级半哑光硅胶材质，调整材质的粗糙度参数至0.6、反射率0.1，还原硅胶材质柔和的漫反射质感，同时赋予模型鲜亮的蓝色基础色，模拟市售常见硅胶冰格的外观效果，渲染时添加柔和的环境光与定向主光源，清晰呈现腔体的深度与连接筋的结构层次，避免阴影过重遮挡结构细节。设计过程中重点考量家用场景的使用需求，整体外形尺寸控制在适配普通家用冰箱冷冻层抽屉的规格，八杯的容量设计可单次满足2-3人的饮品加冰需求，一体式的结构设计无拼接缝隙，不会出现漏液问题，同时柔性硅胶材质可通过底部按压的方式快速脱出冰块，无需用力弯折模具，大幅提升使用便捷性。建模过程中对所有配合尺寸做公差校验，确保相邻腔体的间距均匀，整体壁厚保持一致，避免出现壁厚不均导致的硅胶成型收缩变形问题，模型同时保留了STEP通用格式，可直接导入模具设计软件用于后续的硅胶模具开模生产，也可用于3D打印制作原型件验证结构合理性。
