入口带蜂蜜梳子的亚音速风洞实体结构

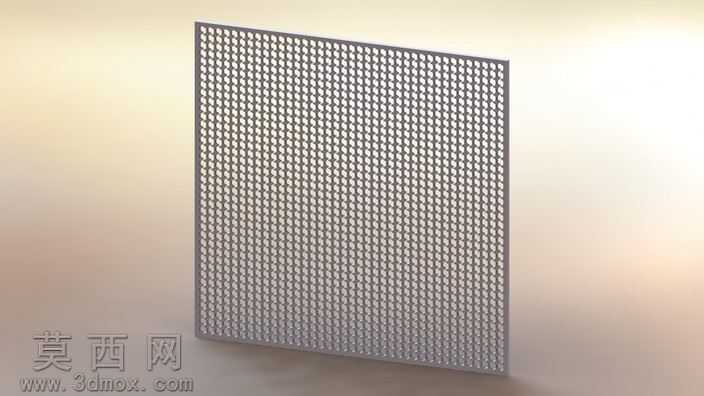

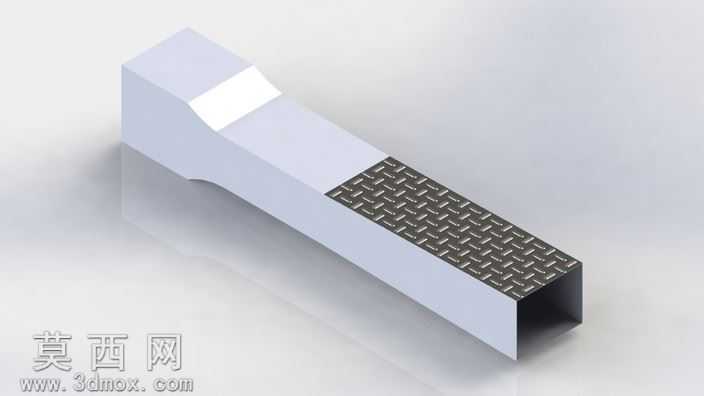

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先对风洞主体流道进行基准定位，以矩形等截面流道为基础轮廓，通过拉伸、切除等基础特征完成风洞外壳的主体构建，外壳采用薄壁实体结构设计，保证流道内壁的光滑连续性，避免流体流经时产生不必要的扰流。入口段的蜂蜜梳子整流结构是本模型的核心设计部分，建模时先绘制单个梳齿的截面轮廓，通过线性阵列特征完成整面整流格栅的排布，每个梳齿的尺寸、间距都经过参数化约束，保证格栅的均匀一致性，整流段与风洞主体采用共面贴合的装配约束，确保两者衔接处无台阶、无间隙，避免对流场入口的均匀性造成干扰。模型整体渲染采用哑光浅灰作为风洞外壳的基础材质，还原实体风洞的金属哑光质感，入口蜂蜜梳子格栅部分采用深灰金属材质，通过材质粗糙度、反光度的参数调整，区分整流段与主体外壳的视觉层次，渲染过程中添加柔和的环境光与定向光源，清晰呈现风洞的轮廓转折、内壁结构以及格栅的细密排布特征，让整体结构的视觉呈现更贴近真实试验设备的质感。从设计思路来看，本模型针对马赫数0.28的亚音速工况进行结构适配，入口段的蜂蜜梳子结构核心作用是对进入风洞的气流进行整流，打散入口处的大尺度涡流，让进入试验段的气流更加均匀稳定，满足亚音速流体试验的来流条件。建模过程中对风洞的收缩过渡段进行了平滑曲面处理，通过放样特征完成收缩段的曲面构建，保证流道截面从入口到试验段的过渡顺滑无突变，避免截面突变带来的气流分离问题。模型所有结构都采用实体特征构建，无破面、无重叠几何，可直接导入流体仿真模块进行流场模拟，能够支撑亚音速工况下的流场分布、整流效果等相关仿真计算，结构的参数化设计也支持后续对格栅间距、流道尺寸、收缩段角度等参数进行调整优化，适配不同的试验工况需求。
