移动螺旋轴机械传动结构三维设计

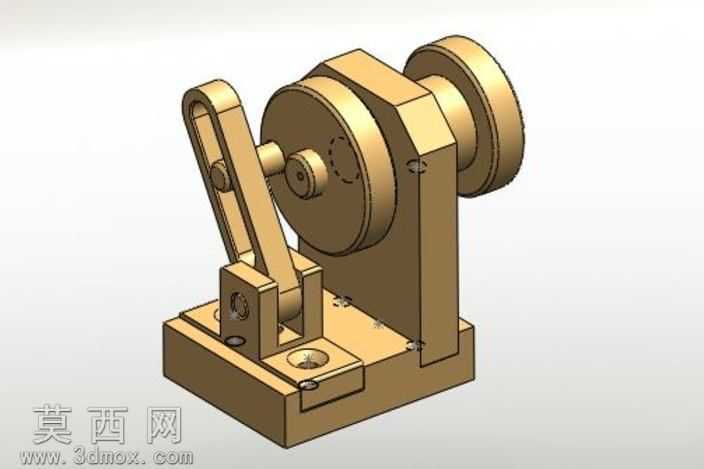

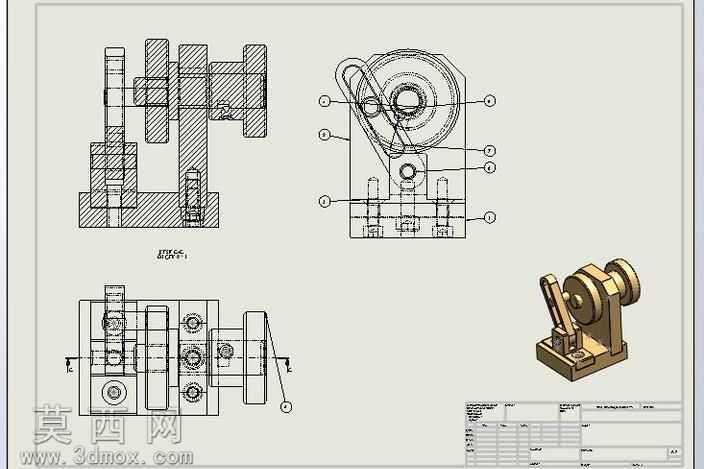

本作品为移动螺旋轴机械结构的三维设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与零件加工装配逻辑开展。建模阶段首先对移动螺旋轴的核心功能进行拆解，将整体结构划分为螺旋传动副、基座支撑组件、手动操作构件、定位锁紧模块四个核心部分，针对每一个零件均采用参数化草图驱动特征的方式构建：螺旋轴主体部分通过螺旋线扫描生成精准的传动牙型，严格匹配传动行程与导程参数，保证螺旋副运动的顺滑性与传动精度；基座部分采用拉伸、切除、阵列等基础特征组合构建，预留的安装孔位、定位槽尺寸均符合通用机械安装标准，同时对基座的支撑壁厚做了合理的结构优化，在保证支撑强度的前提下减少不必要的材料冗余。材质与渲染环节，针对不同零件的功能属性匹配对应的材质表现：螺旋传动副采用合金结构钢材质，渲染时突出金属表面的精加工质感与配合面的高光表现；基座与操作手柄分别对应铸铁与防滑胶木材质，通过调整材质的粗糙度、反射率参数，清晰区分不同零件的材质差异，同时搭配工程化的光照环境，既保证三维渲染效果的真实感，也能清晰呈现各零件的装配关系与结构细节。结构设计上，该移动螺旋轴通过螺旋副将手柄的回转运动转化为轴件的直线移动输出，整体装配采用自下而上的装配逻辑，添加了符合实际运动状态的配合约束：螺旋副添加螺旋配合实现转动与直线移动的联动，转动销轴添加同轴心配合保证操作手柄的摆动自由度，所有紧固件均添加锁定约束模拟实际装配的锁紧状态，同时通过干涉检查功能排查所有零件的装配干涉问题，保证结构运动过程中无卡滞、无碰撞。设计思路围绕手动螺旋进给的实用场景展开，在满足移动传动功能的基础上，优化了操作手柄的力臂长度，降低手动操作的施力强度，同时在基座上设置了行程限位结构，避免螺旋轴移动超出行程范围出现脱扣问题，整体结构紧凑、传动可靠，可直接作为手动进给机构、小型工装调整机构的设计参考，配套的工程视图完整呈现了结构的剖视装配关系、外形尺寸与零件明细，完整还原了从三维建模到工程输出的全流程设计逻辑。
