PETKUSV12清洁设备三维结构设计

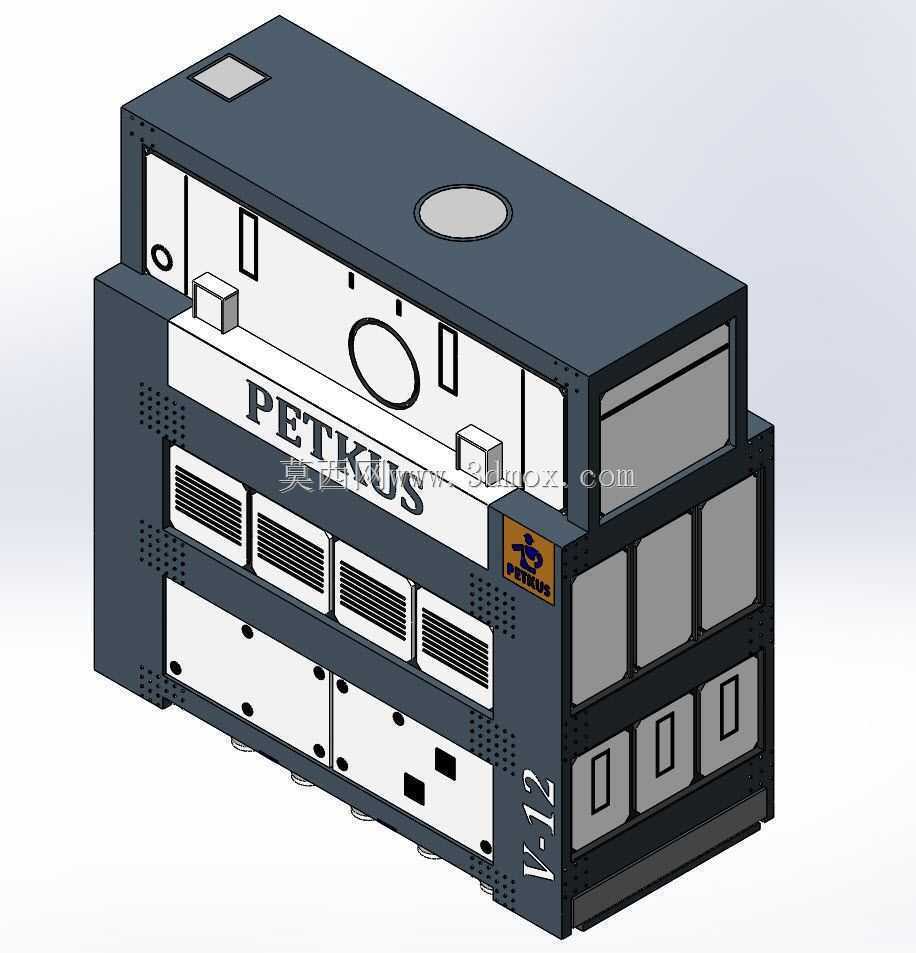

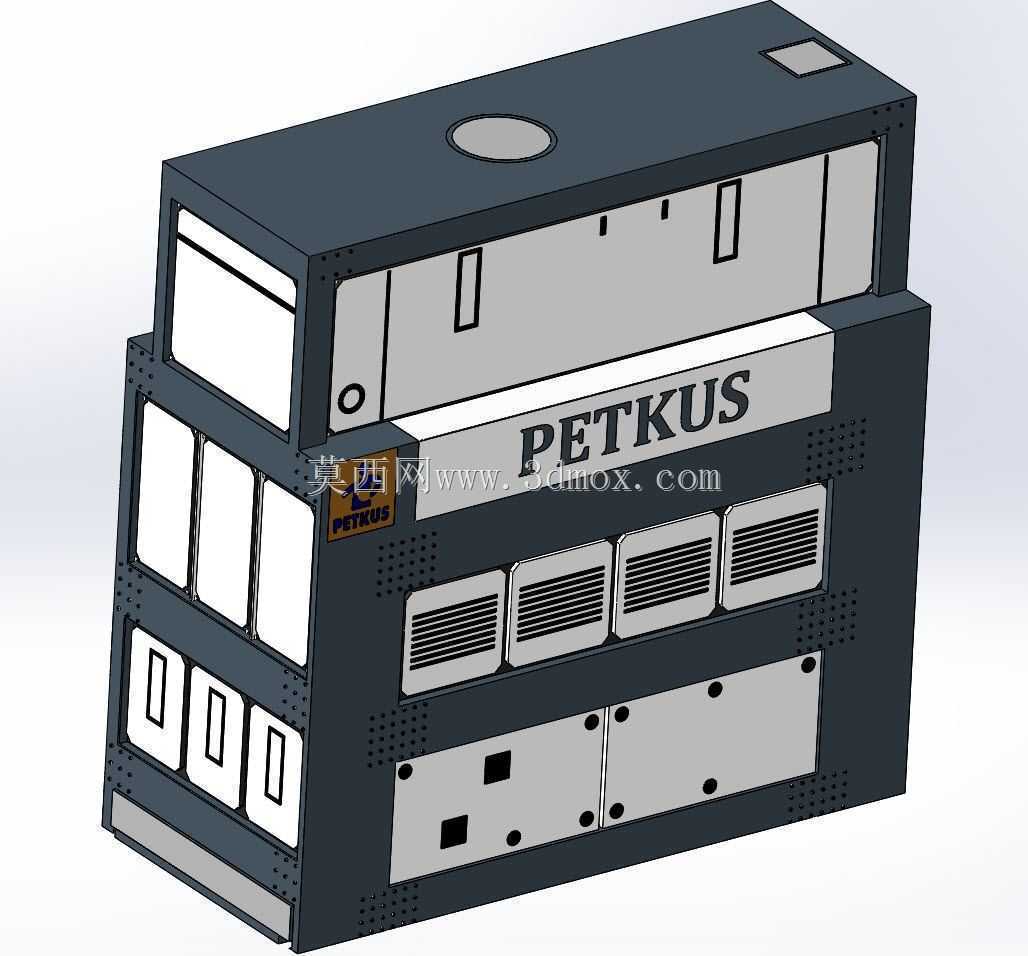

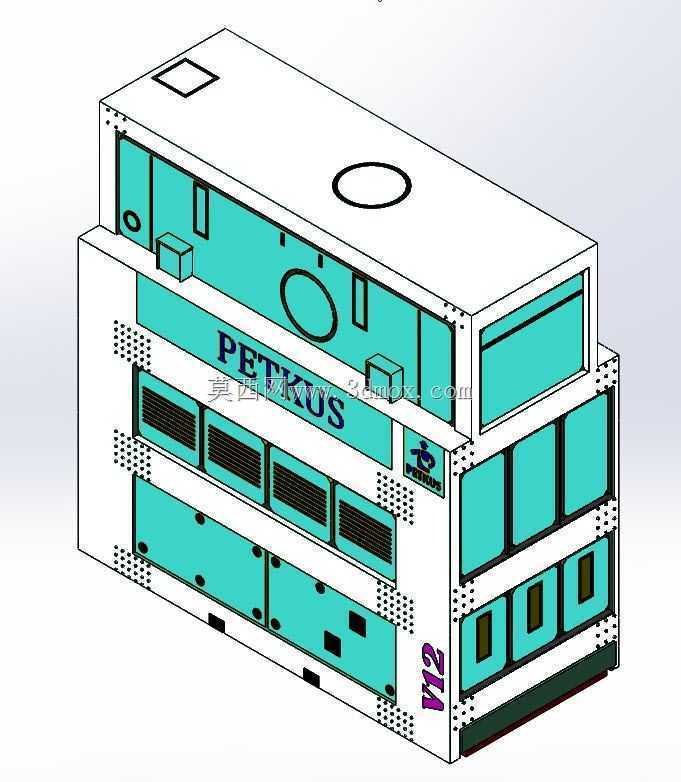

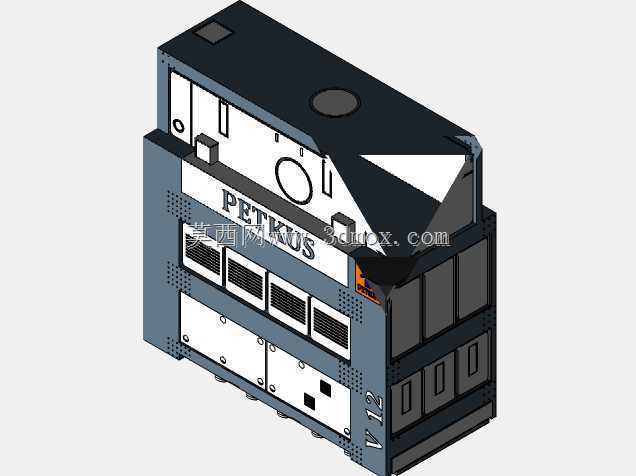

　　该设备属于粮油加工领域的清洁分选类装备，主要应用于粮食收储、种子加工、粮油预处理生产线的前端工序，承担入仓前原粮的除杂清洁任务，可有效分离原粮中混杂的轻杂、大杂、细尘等异质，保障后续加工工序的物料纯净度，降低后续砻谷、碾磨等设备的异常磨损风险。从结构设计来看，整机采用分层堆叠式箱体布局，下部为进风与粗筛分离腔，中部设置多组横向排布的通风格栅与观察检修面板，上部集成沉降室与排风接口，侧面预留的圆形接口可对接外部风网系统，实现尘杂的密闭输送，避免作业过程中的粉尘外溢。设计阶段充分考虑了产线的安装适配性，整机采用方正的模块化箱体结构，底部预留标准安装地脚孔位，可直接固定于生产线的钢架平台或混凝土地基上，

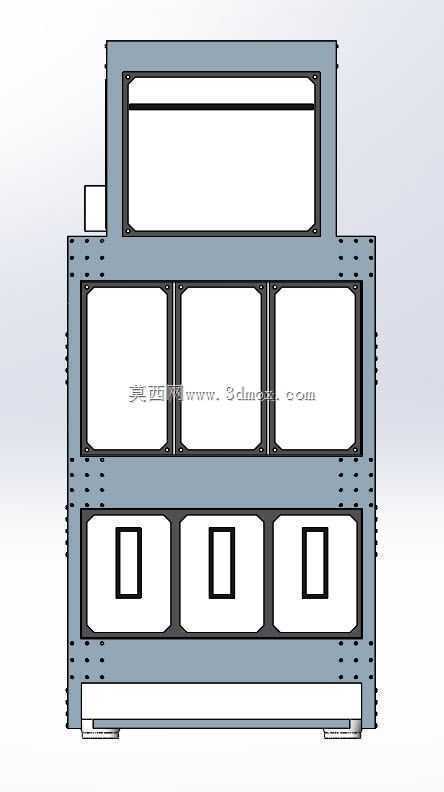

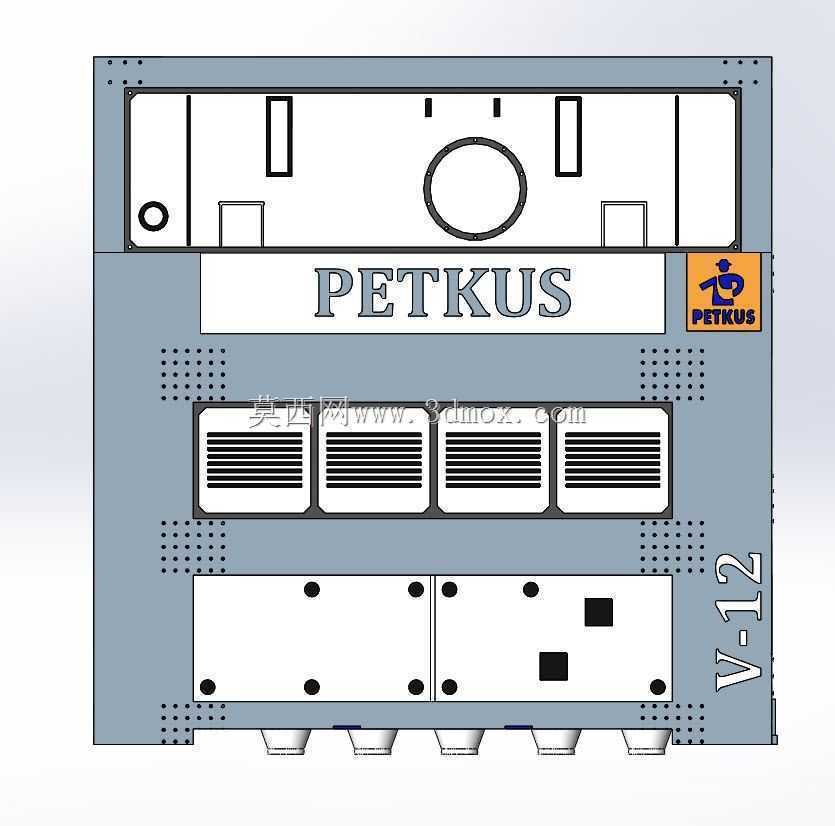

　　侧面的操作面板高度符合人体工程学设计，日常巡检时无需借助登高设备即可完成观察窗检查、风门调节等常规操作。设备正面的标识区域预留了品牌安装位，多组矩形观察窗采用快拆式密封结构，无需专用工具即可拆卸清理筛网积尘，下部的多组检修门采用内嵌式密封胶条设计，关闭后可保证风腔的密闭性，减少风压损耗。从功能逻辑上，该设备利用风选与筛理结合的清洁原理，物料从上部进料口进入后，经匀料板分散形成均匀料幕，穿过垂直风道时，轻质杂质被上升气流带入上部沉降室，经减速沉降后从杂料出口排出，洁净物料则穿过筛面从下部出料口进入下一工序，多组格栅结构既可以作为风道的均流结构，也能阻挡大尺寸杂物进入风网造成管道堵塞。建模过程中对各钣金件的折弯圆角、焊接预留间隙、

　　门板铰链安装位都做了1:1还原，所有安装孔位的位置度公差符合钣金加工的常规工艺要求，可直接用于指导该型号设备的钣金拆图、装配工艺编制，也可作为粮机产线布局设计时的设备占位模型，辅助工程师完成产线的风网排布、物料流向设计、检修空间预留等工作，避免产线设计阶段出现设备干涉、操作空间不足等问题。
