卧式三相异步电动机三维结构设计

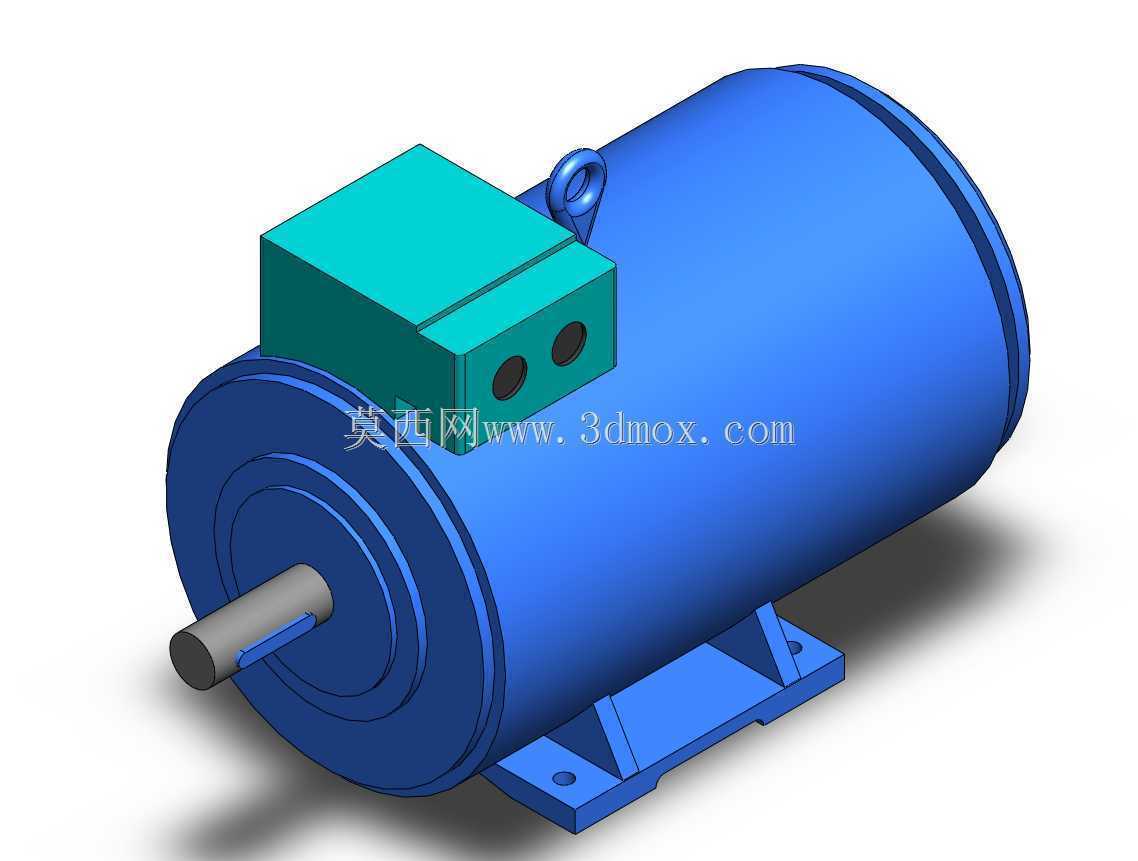

　　这款卧式安装的电动机三维模型，完整还原了工业常用低压三相异步电机的全结构细节，可直接用于设备布局校核、传动系统干涉检查、虚拟样机装配验证等工程场景。从实际工业应用来看，这类电机是通用机械领域最常用的动力输出部件，广泛覆盖输送设备、泵类负载、机床辅机、轻工生产线等各类需要旋转动力输出的工况，多数工业场景下的固定工位动力源都会优先选用该类安装形式的电机，其安装底座的标准化设计也让设备选型替换的通用性更强。模型完整呈现了电机的核心功能结构：主体机壳采用带散热筋的圆筒结构，建模时还原了壳体表面轴向排布的散热筋形态，实际运行中这些筋条可以增大壳体与空气的接触面积，配合尾部风罩内的风叶实现自扇冷却，

　　保证电机在额定负载下的温升控制在绝缘等级允许范围内。输出轴端采用标准圆柱轴伸设计，轴上预留了键槽结构，实际装配时可以通过平键连接联轴器、带轮或者减速机输入轴，传递额定扭矩，轴伸的台阶尺寸也做了精准还原，方便设计人员核对轴用挡圈、轴承内圈的安装定位尺寸。顶部的接线盒结构做了独立建模，盒体与机壳的安装面、接线端子的排布空间都做了预留，实际电气布线时可以从接线盒侧面的进线孔引入电缆，完成三相电源的接线，接线盒的倾斜角度也符合常规电机的布线操作习惯，避免线缆过度弯折。底部的安装脚座是该类卧式电机的核心安装边界，脚座上的两个长条形安装孔做了精准还原，孔距、孔径尺寸符合对应机座号的安装标准，设计人员在做设备机架设计时，

　　可以直接提取该安装孔的位置尺寸做机架上的安装螺柱布局，长圆孔的设计也允许安装时做小范围的位置调整，抵消机架加工的位置误差。机壳顶部的吊环结构也做了建模还原，对应实际电机的起吊结构，方便设备组装时的吊装转运，避免吊装时磕碰轴伸或者接线盒。建模过程中对各部件的装配关系做了严格约束，端盖与机壳的止口配合位置、轴承室的深度尺寸、转子与定子的气隙空间都做了合理还原，既保证外观结构与实物一致，也能满足结构干涉检查的需求，设计人员在做整机设备三维布局时，可以直接调用该模型，核对电机与周边防护罩、传动部件的安全间隙，避免实际加工组装时出现装配干涉问题。
