气动斜置式料斗卸料滑动闸门结构

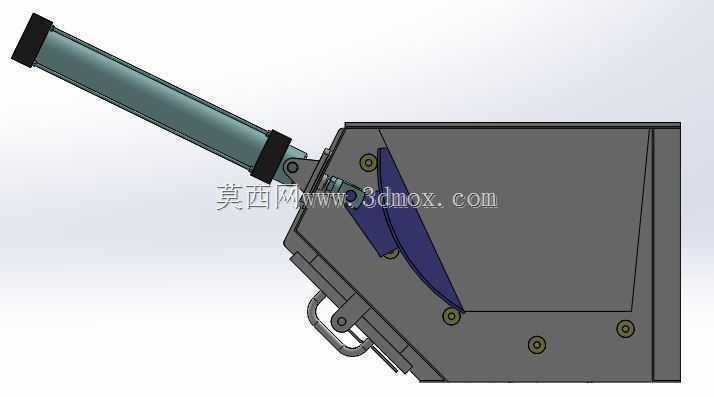

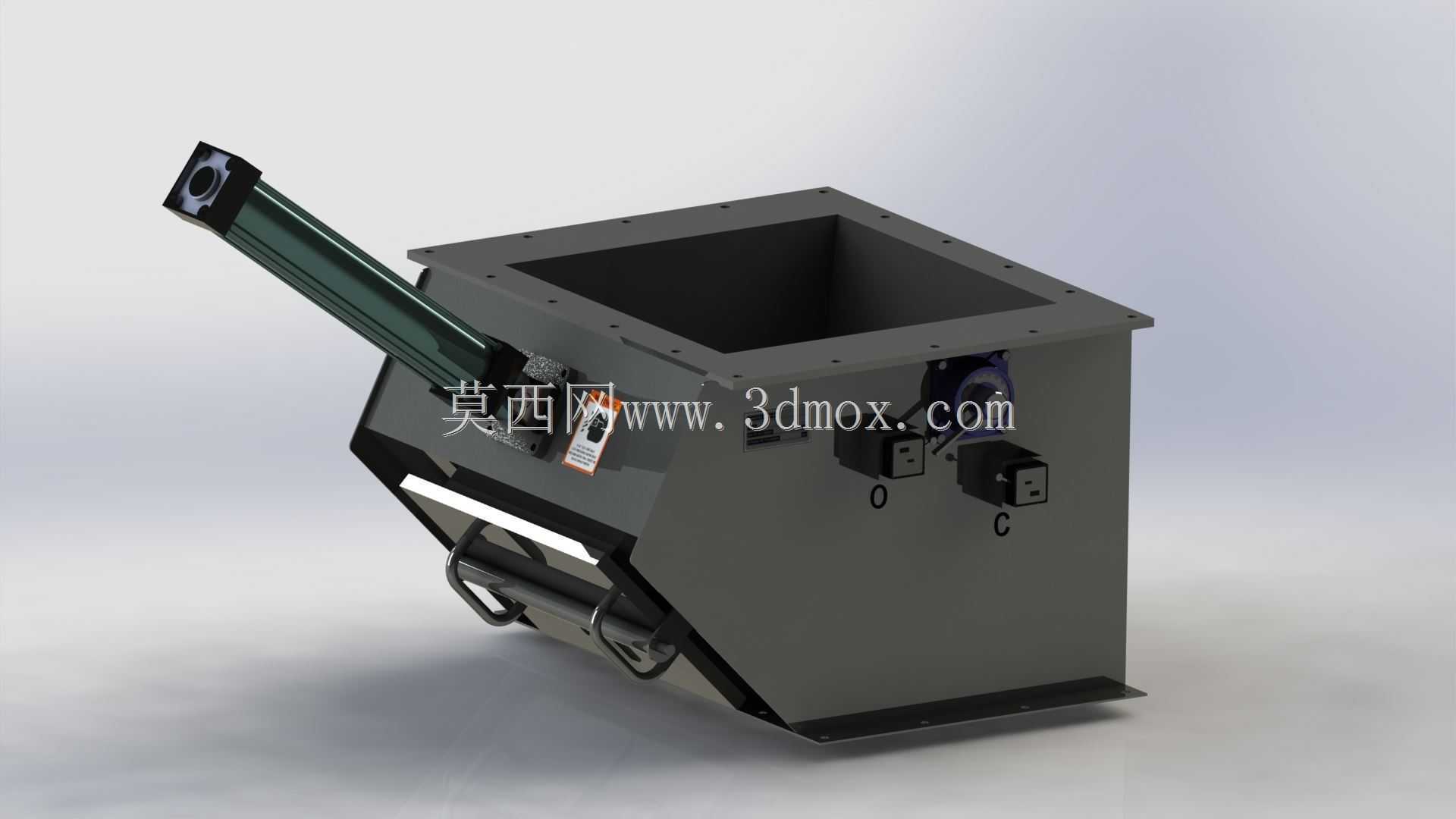

　　这款斜置式气动滑动卸料闸门，主要配套在散料处理系统的方形料斗出料端，在粮食加工、建材配料、固废分选、化工粉体输送等工况中都有广泛应用，核心作用是控制料斗内物料的通断与出料流量，避免物料倾泻失控，同时可在下游设备检修时截断料流，无需清空上部料仓即可完成维护作业，大幅降低产线停机的物料损耗与人工成本。从结构设计来看，整体采用上方下斜的焊接箱体结构，顶部带全周螺栓连接法兰，可直接与同规格方形料斗的下法兰对接，法兰面预留均匀分布的螺栓过孔，安装时无需额外制作转接件，适配常规壁厚的碳钢或不锈钢料斗安装需求。驱动部分采用侧置式气动推杆，推杆轴线与闸门滑动方向平行，通过铰接支座与箱体连接，可抵消推杆动作时的微小径向偏移，避免推杆憋卡；

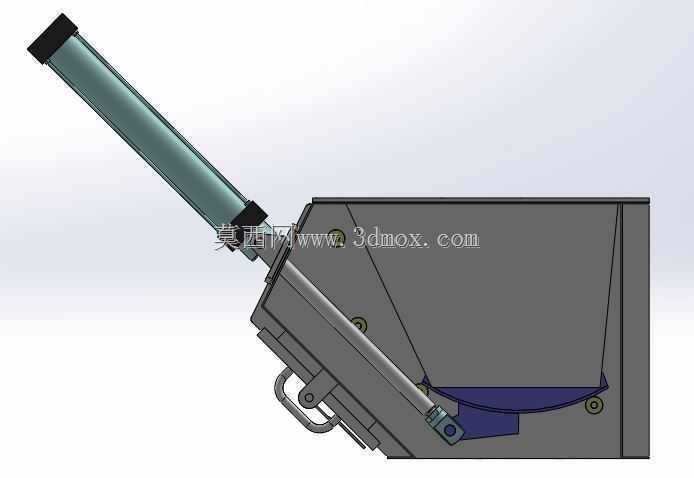

　　推杆伸出端与闸板直接连接，闸板沿箱体内部的耐磨导轨滑动，导轨采用嵌入式安装，磨损后可单独更换，无需整体更换箱体。箱体下部的斜向溜槽设计，可让物料沿斜面自然滑落，避免直角位置积料，针对有粘附性的粉体物料，斜槽角度设置大于物料安息角，减少物料挂壁残留。闸板边缘设置有弹性密封件，关闭时可贴合箱体出料口端面，减少细粉料的漏料问题，密封件采用快压结构固定，更换时无需拆解整个闸门主体。箱体侧面预留有两个接近开关安装位，可直接安装感应元件检测闸板的全开、全关位置，接入产线PLC系统即可实现远程自动控制，无需人工现场操作。从安装边界来看，整体结构紧凑，侧置的气动推杆不会占用料斗正下方的垂直空间，对于安装高度受限的工况十分友好，

　　进料口法兰尺寸可匹配常规容积的中转料斗，出料口尺寸与进料口适配，不会出现物料卡阻的缩径问题。设计时充分考虑了工况中的耐磨需求，闸板与物料接触的表面做了硬化处理，可应对颗粒物料的长期冲刷，箱体外部设置的加强筋，可承受料斗内物料的垂直压力，避免满料时箱体出现变形，影响闸板的滑动顺畅度。日常维护时，可直接从侧面抽出闸板更换密封和耐磨件，无需将整个闸门从料斗上拆除，大幅降低后期运维的工作量。
