带开口弹性垫圈结构紧固件三维设计

　　日常做设备结构设计时，这类带开口的环形弹性垫圈是装配环节绕不开的基础零件，很多新手建模时容易忽略它的实际工况约束，只画个环形带缺口就草草了事，实际落地装配时往往会出现预紧力不足、垫圈卡滞、拆卸后无法复用的问题。从应用场景来看，这类零件几乎覆盖所有需要螺纹紧固的装配场景，小到消费电子的外壳固定，大到工程机械的机架拼接、输送设备的导轨安装、机床的护板锁紧，只要涉及螺栓螺母配合的位置，基本都会搭配这类弹性垫圈使用，核心作用是在螺纹副拧紧后，依靠自身被压平产生的轴向回弹力，持续给螺纹连接面施加轴向张紧力，抵消设备运行过程中振动、温度形变带来的螺纹预紧力衰减，避免螺纹连接出现松脱移位。做这个零件的三维建模时，首先要明确它的安装边界：

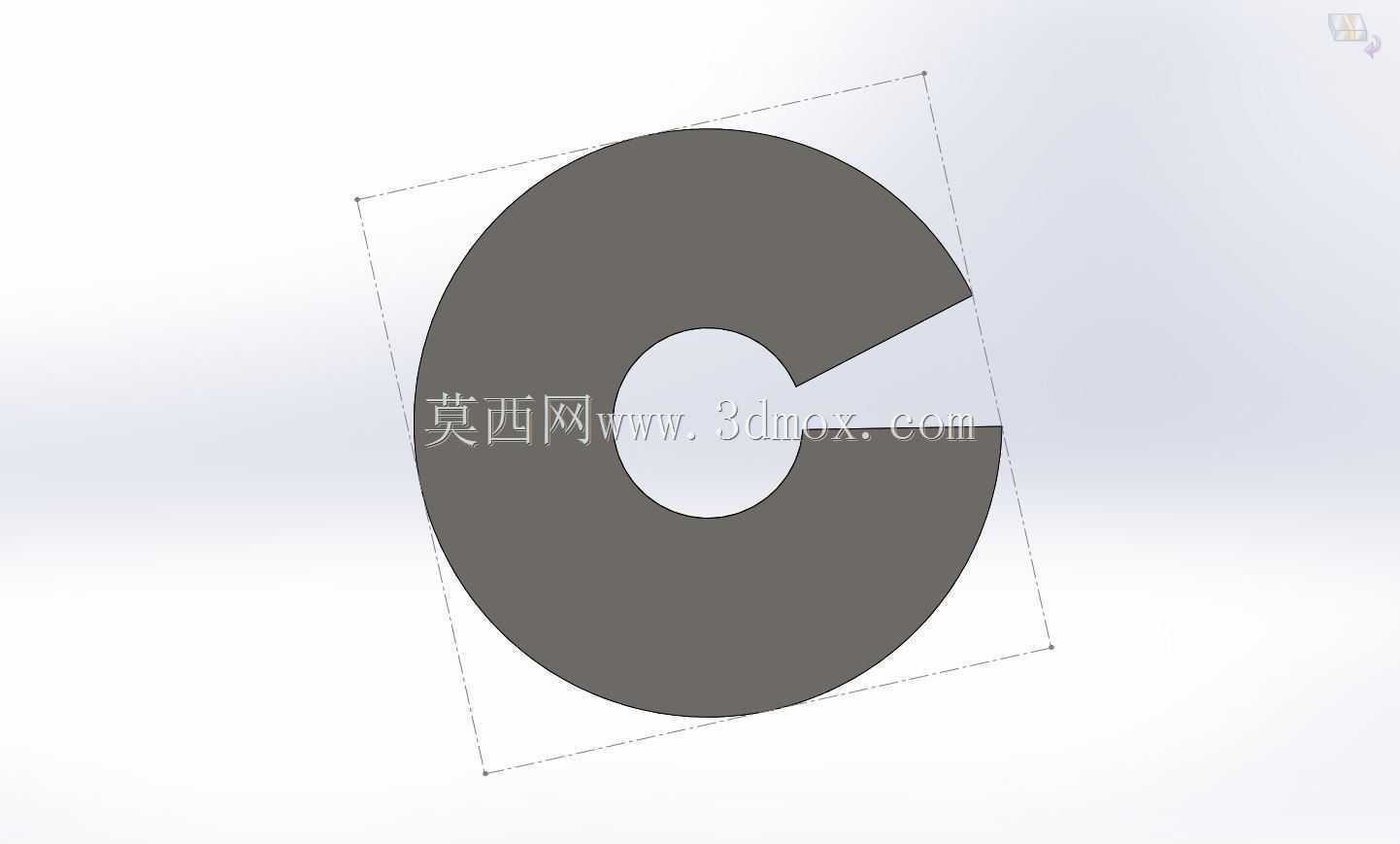

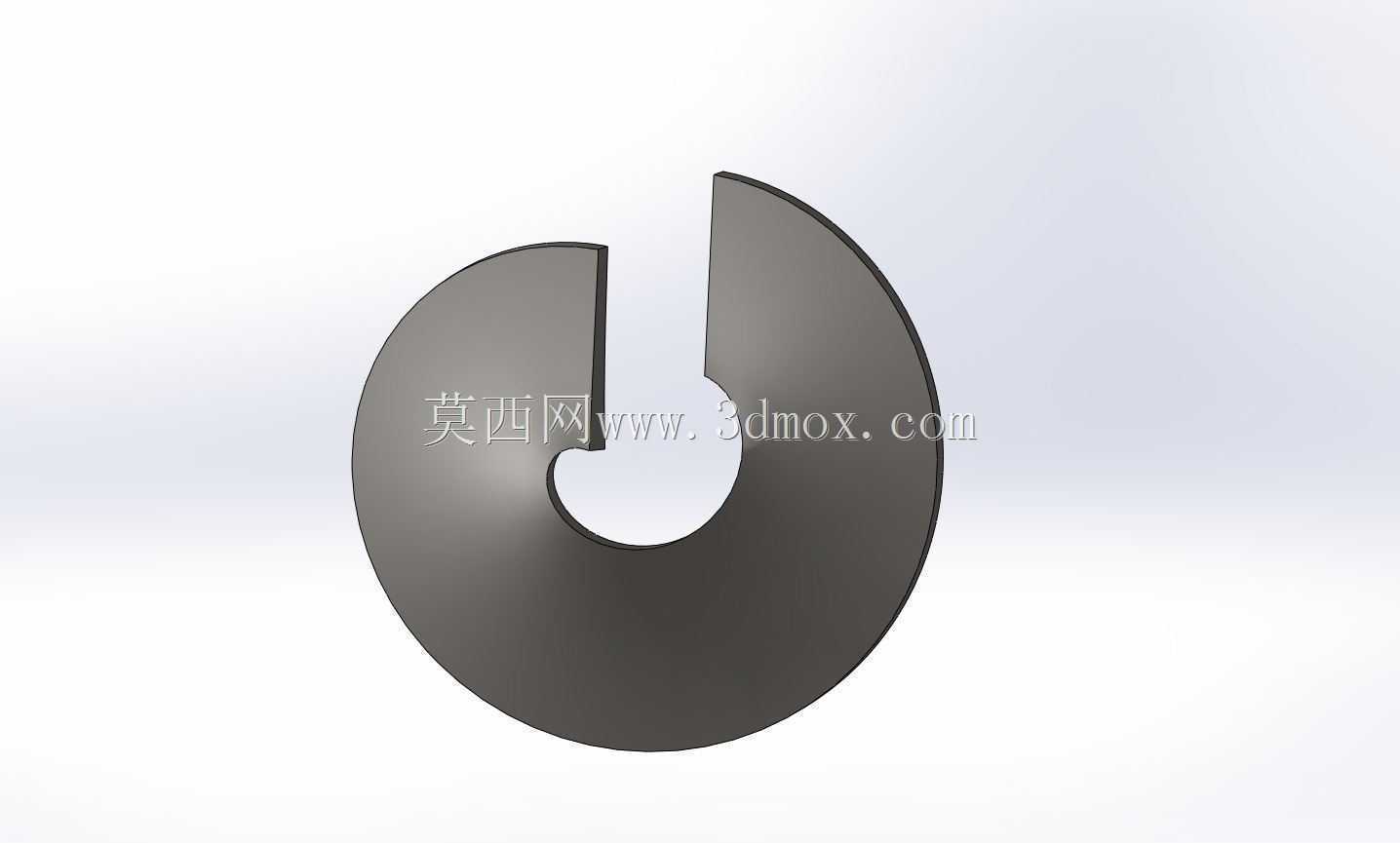

　　它的内孔尺寸要比配套螺栓的公称直径大0.2-0.5mm，保证装配时能顺利套入螺杆不会卡滞，外圆尺寸要小于配套螺栓的六角头或者螺母的对边尺寸，避免垫圈边缘超出紧固件承压面导致局部受力不均；厚度方向的尺寸要匹配对应的螺栓规格，不能随意设定厚度，否则要么压平后回弹量不足达不到防松效果，要么厚度过大导致螺栓有效啮合长度不够，留下连接安全隐患。设计思路上，这个开口结构不是随便切个直槽就行，开口的两个端面要做微小的错位翘曲，这个细节很多人建模时会漏掉，正是这个翘曲结构让垫圈在自由状态下不是完全平整的环形，受压时才会产生持续的回弹张力；同时垫圈的两个环形平面要做表面粗糙度的约束，不能过于光滑否则会降低接触面的静摩擦力，影响防松效果，

　　也不能过于粗糙导致承压时嵌入被连接件表面，造成预紧力的虚假达标。实际选型搭配时，还要注意它的使用场景限制，在有强交变冲击载荷的部位，不能单独依靠这类垫圈防松，需要配合止动垫片、螺纹胶等其他防松结构使用，但在常规的静载或者低振动设备装配中，这类垫圈因为安装便捷、成本低廉、可反复拆装复用的特性，依然是应用最广的螺纹防松配件。建模过程中还要注意开口处的倒角处理，避免锐边在装配时刮伤螺杆螺纹或者被连接件的表面，同时环形的内外圆边缘都要做微小的圆角过渡，减少热处理过程中的应力集中，避免垫圈在受压时出现脆断问题。
