摩托车前轮轮辋轮胎组合结构设计

　　摩托车前轮作为行走系统的核心承载部件，直接决定骑行过程中的转向灵活性、行驶平顺性与制动安全性，在两轮代步、休闲摩托、越野摩托等各类车型中都是结构设计的重点环节。这套前轮结构包含轮辋、轮胎、轮毂支撑辐条、安装轴位几个核心部分，设计过程中需要兼顾轻量化需求与结构强度的平衡，同时要匹配整车的转向节安装尺寸，保证与前减震、制动盘的装配边界完全契合。

　　从实际应用场景来看，日常通勤类摩托的前轮需要承受铺装路面的连续颠簸载荷，轮辋的辐条排布要能均匀分散路面传递的冲击，避免应力集中导致的辐条断裂或轮辋变形；越野场景下的前轮还要额外承受飞坡落地的瞬时冲击，轮辋边缘的加强结构、轮胎的胎壁厚度都需要对应调整参数。设计时首先确定轮辋的基准安装直径，匹配对应规格的真空胎或有内胎轮胎的胎圈座尺寸，保证轮胎充气后与轮辋的贴合密封性，避免行驶中出现轮胎脱圈的风险。

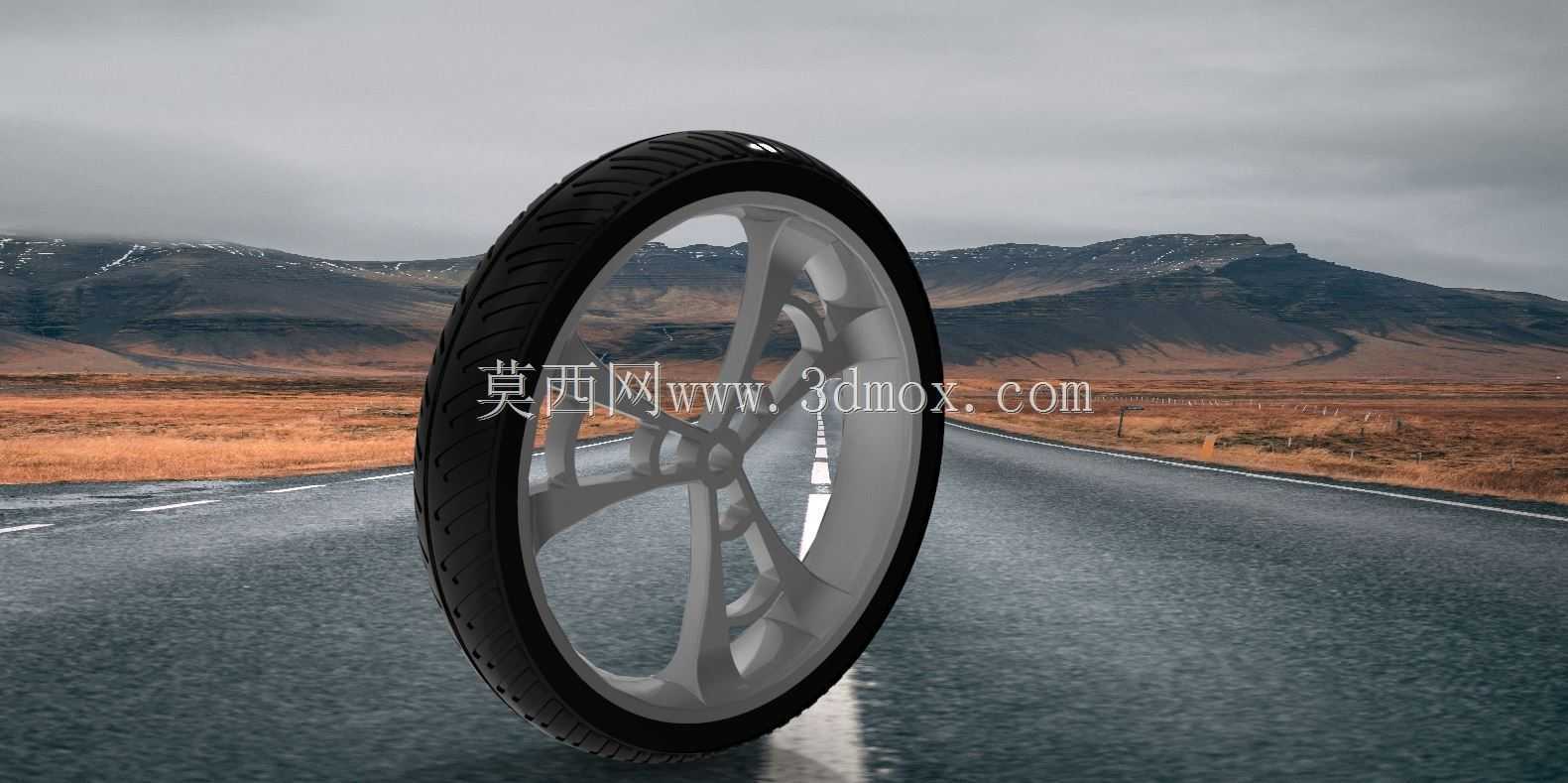

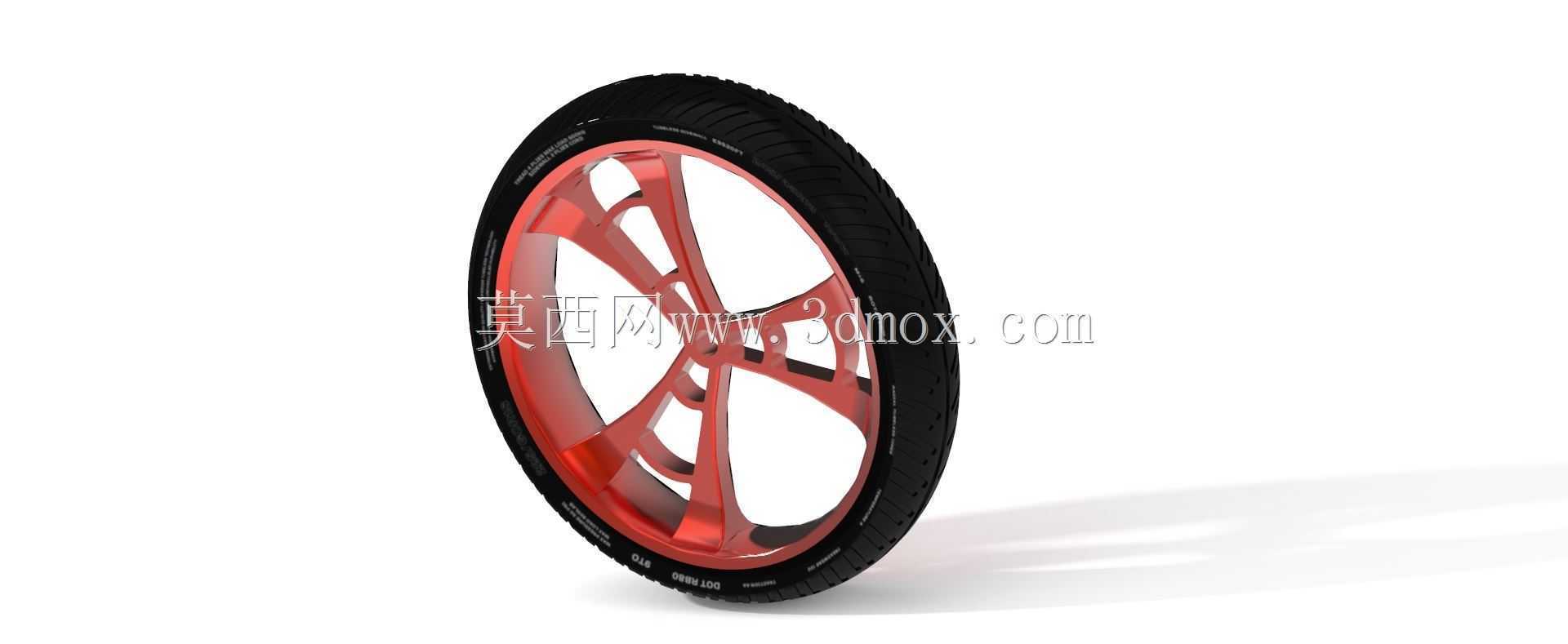

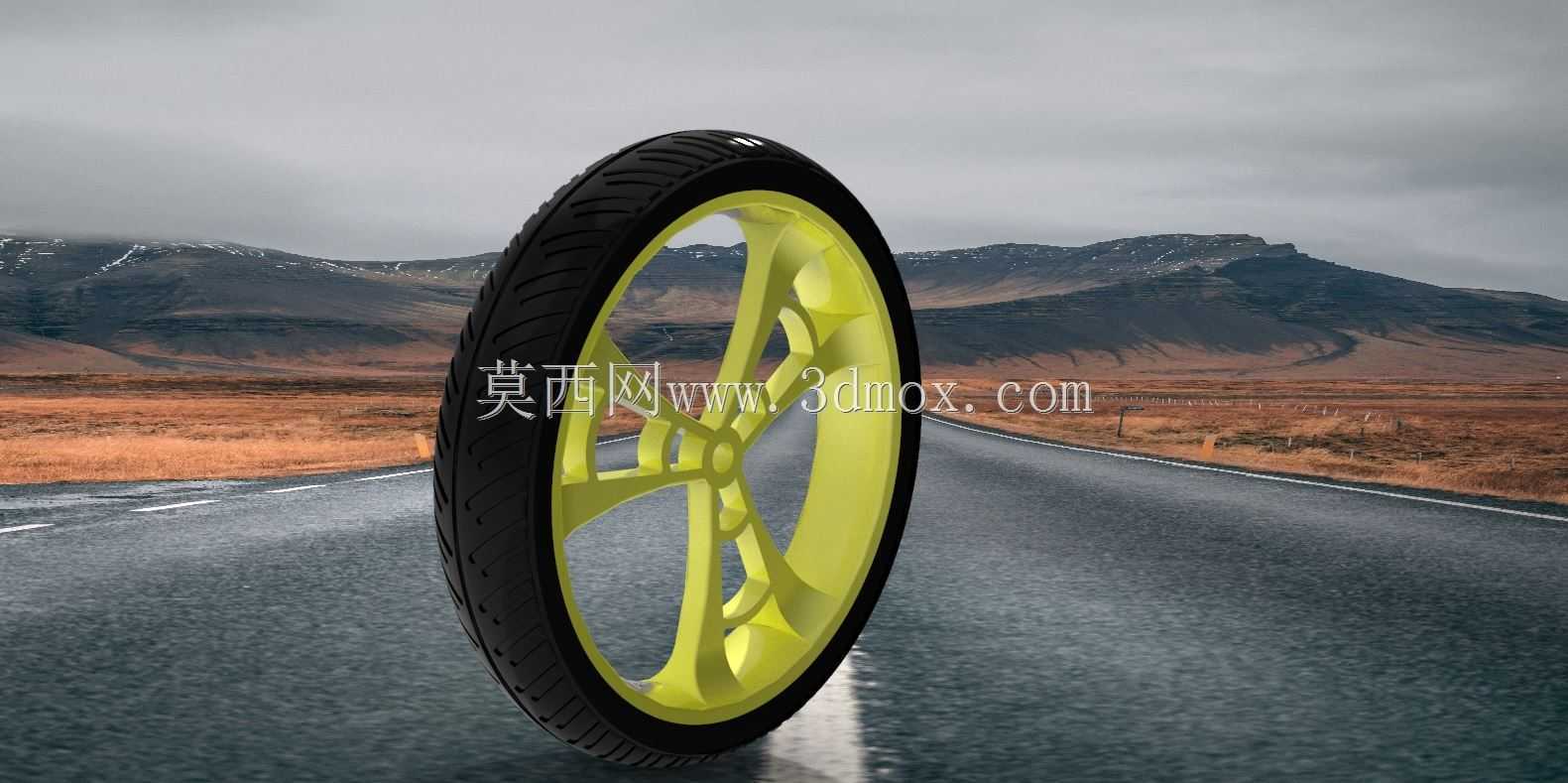

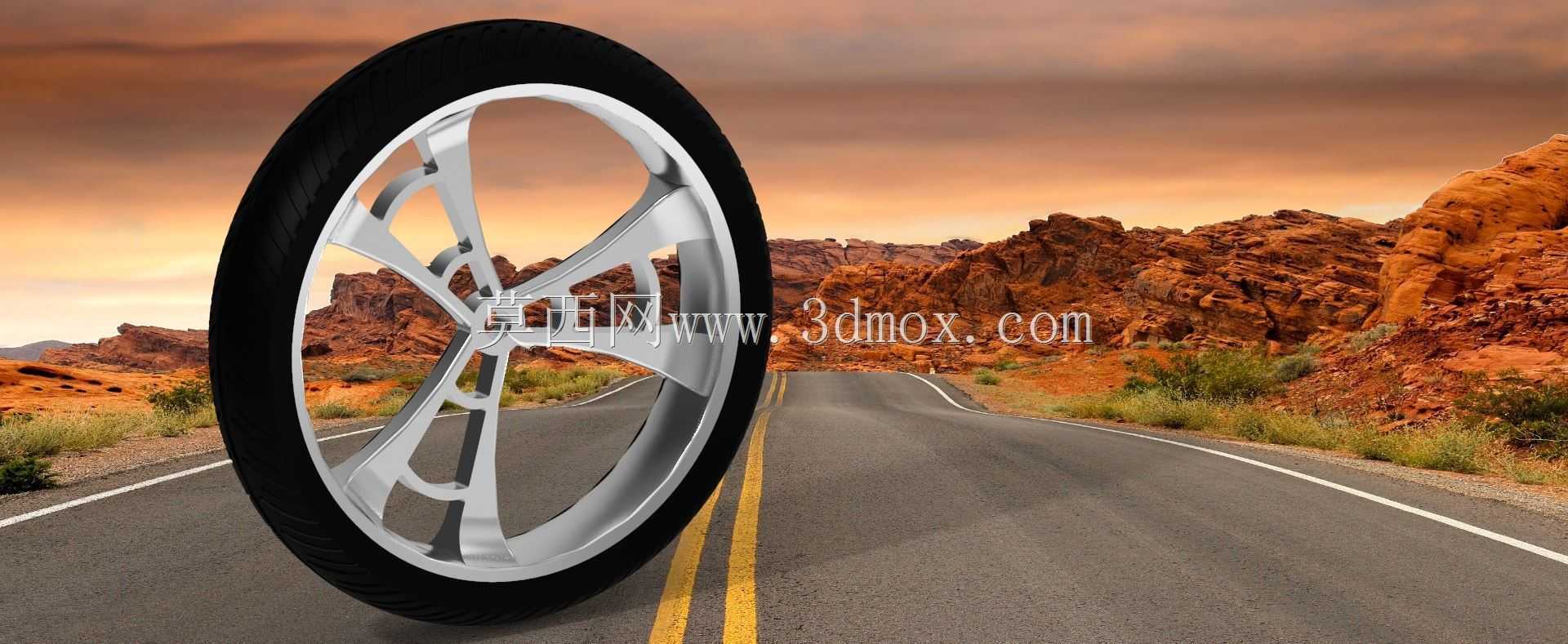

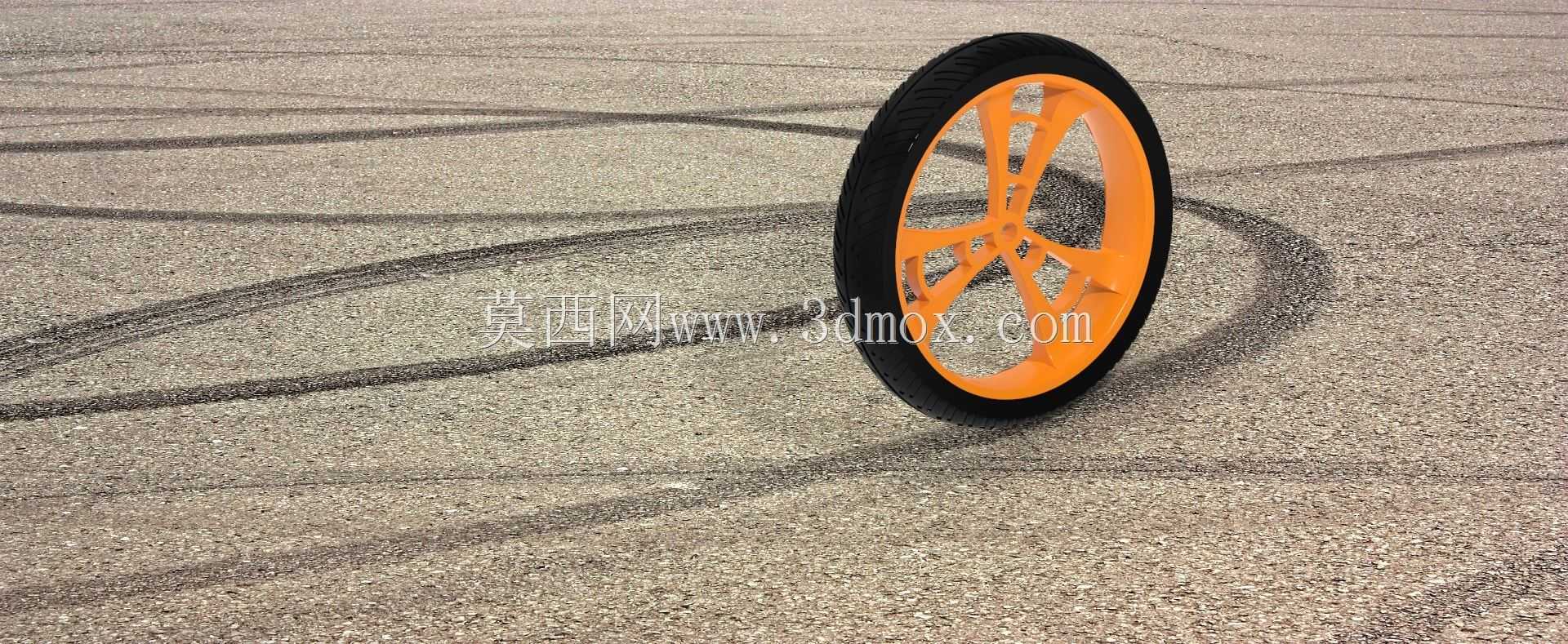

　　建模过程中，轮辋的环形主体结构通过旋转特征生成，先绘制过旋转轴的截面轮廓，轮廓上要预留轮胎胎圈的安装卡槽、辐条连接的安装凸台、制动盘的固定螺孔位，旋转生成基体后再通过轴阵列特征完成多根辐条的均匀排布，辐条的截面采用变厚度设计，靠近轮毂中心的位置厚度更大，向轮辋边缘过渡时逐渐收薄，既保证载荷传递路径的强度，又能尽可能降低非簧载质量，提升悬挂系统的响应速度。轮胎部分的建模需要还原胎面的花纹沟槽、胎侧的弧度轮廓，胎体的内部帘线层结构可以通过参考曲面做偏移生成，保证轮胎与轮辋装配后不存在干涉间隙。

　　安装边界方面，轮毂中心的轴承安装孔要匹配标准深沟球轴承的外径尺寸，孔位的同轴度公差需要在建模时预留装配基准，中心轴的通孔直径要适配前轮轴的安装尺寸，周边的制动盘安装螺孔采用圆周均布设计，孔位的分度圆直径要与对应车型的前制动盘参数完全匹配，轮辋的轴向宽度要保证安装后轮胎两侧与前减震筒之间留有足够的摆动间隙，避免转向过程中轮胎与减震部件发生剐蹭。轮辋外侧的装饰外壳通过拉伸特征结合曲面切除生成，贴合辐条的外侧轮廓，既可以优化行驶过程中的空气导流效果，也能阻挡路面泥水溅入辐条缝隙，降低日常清理维护的难度。

　　整个结构的参数化设计过程中，将轮辋直径、辐条数量、胎面宽度、安装孔位参数都设置为可调整变量，后续适配不同排量、不同定位的摩托车型时，只需要修改对应参数就能快速生成新的前轮结构，大幅提升同系列产品的设计迭代效率。
