JCB工程机械用稳定杆连接构件

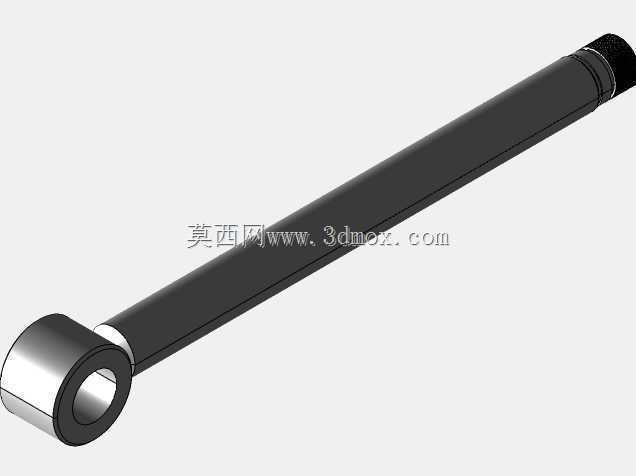

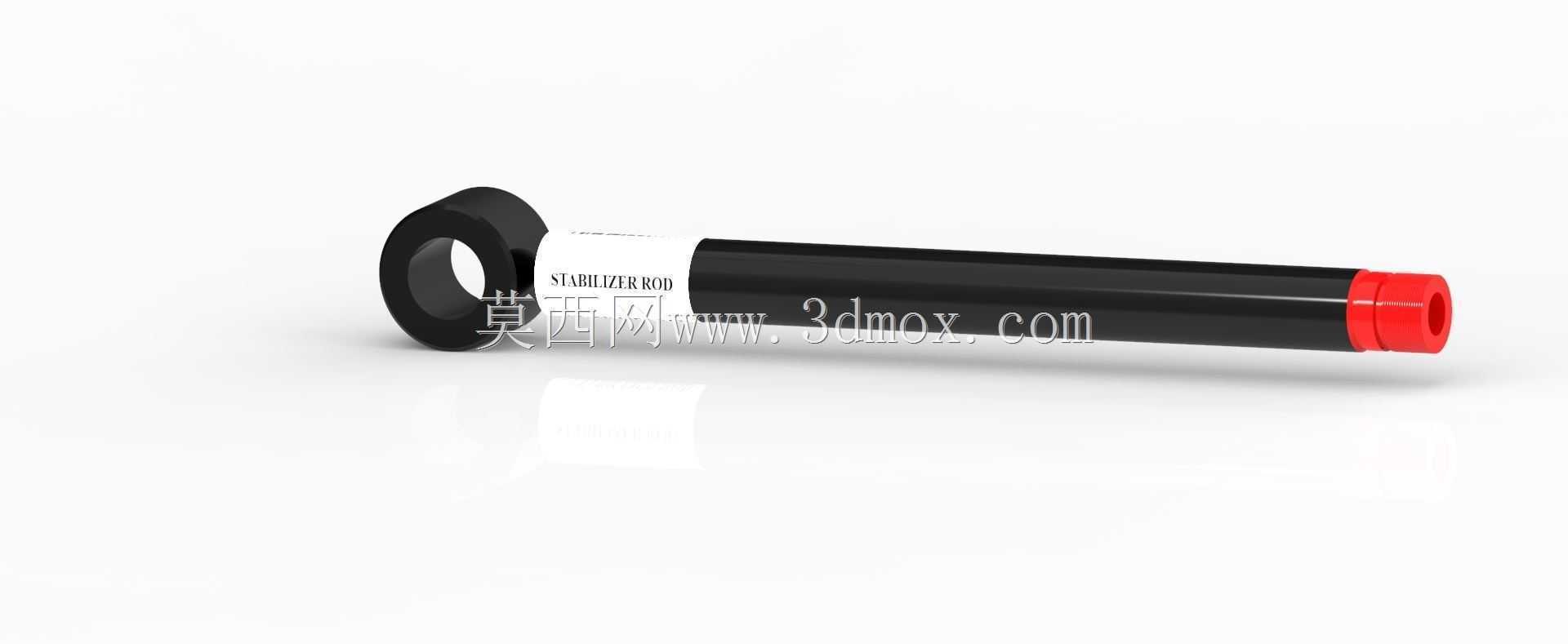

　　该稳定杆构件主要适配JCB系列工程机械设备的悬挂系统，在整机作业过程中承担侧倾力矩传递的核心作用，当设备在非铺装路面转向、单侧越障或是铲装作业出现载荷偏移时，该构件可将两侧悬挂的形变差转化为杆身的抗扭作用力，大幅降低车架侧倾幅度，避免单侧悬挂载荷超限，同时提升作业过程中整机的姿态稳定性，减少驾驶舱的横向晃动幅度。从结构设计来看，构件一端采用带通孔的环形吊耳结构，可通过销轴与车架侧的安装支座铰接，铰接位预留了足够的摆动间隙，可适配悬挂跳动过程中产生的角度偏移，避免运动干涉；杆身采用等径直杆结构，表面做防锈耐磨处理，可抵御户外作业场景下的泥水、粉尘侵蚀，延长构件使用寿命；另一端采用限位端结构，与悬挂摆臂侧的安装位配合时可实现轴向定位，

　　避免杆体在交变载荷作用下出现轴向窜动。设计过程中重点校核了铰接位的剪切强度与杆身的抗扭刚度，环形吊耳的通孔直径与销轴尺寸采用间隙配合公差，既保证安装便利性，又避免配合间隙过大导致的铰接位冲击异响；杆身长度严格匹配JCB对应机型的悬挂安装跨距，安装时无需额外调整支座位置，可直接替换原有磨损构件。在实际装配场景中，该构件的安装边界需注意：环形端铰接位的周边需预留至少15mm的摆动空间，避免悬挂极限跳动时杆身与车架加强筋、液压管路发生磕碰；杆身走线需与周边制动管路、液压软管保持10mm以上的安全距离，避免长期摩擦导致管路破损。该构件的受力特性决定了其需承受持续的交变扭转载荷，因此建模过程中对吊耳与杆身的连接过渡位置做了圆角处理，减少应力集中风险，避免长期使用过程中出现疲劳断裂问题。在设备日常维护场景中，该构件的铰接位是重点检查点位，当铰接衬套出现磨损旷量时需及时更换，避免旷量过大导致杆身承受额外的冲击载荷。
