车间工位多层分格螺丝收纳抽屉结构

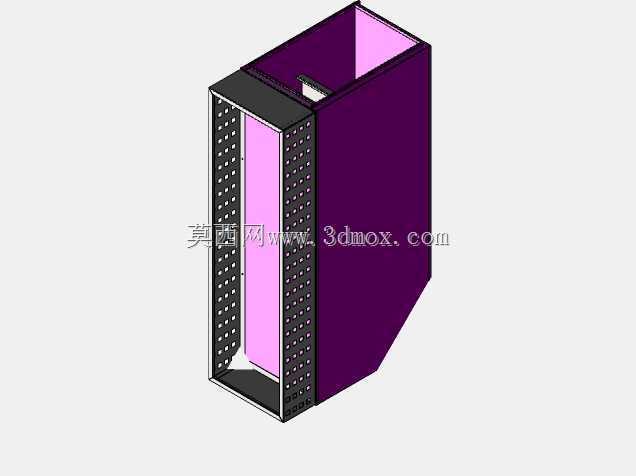

　　这款多层分格收纳抽屉，主要面向机械加工、装配维修类工位的零散紧固件存储需求，在日常设备维保、产线装配场景中，M2到M12规格的螺丝、螺母、平弹垫等小五金件种类繁杂，若随意堆放在普通料盒中，取用时翻找会耗费大量无效工时，混放后的紧固件还容易出现规格错拿的问题，直接影响装配精度与作业效率。设计时优先考虑了工位的安装适配性，整体外框采用直壁式矩形结构，可直接嵌入标准工位工具柜的预留格口，也可多组并排固定在工作台侧方挂架上，外框背部预留有两个沉头安装孔，适配M5自攻螺丝或卡扣式挂装，安装后不会突出安装面，避免磕碰过往作业人员。主体框架做了上下功能分区，上部为敞口大容积区域，侧面冲制有密集的矩形通风孔，可存放使用频次较低、

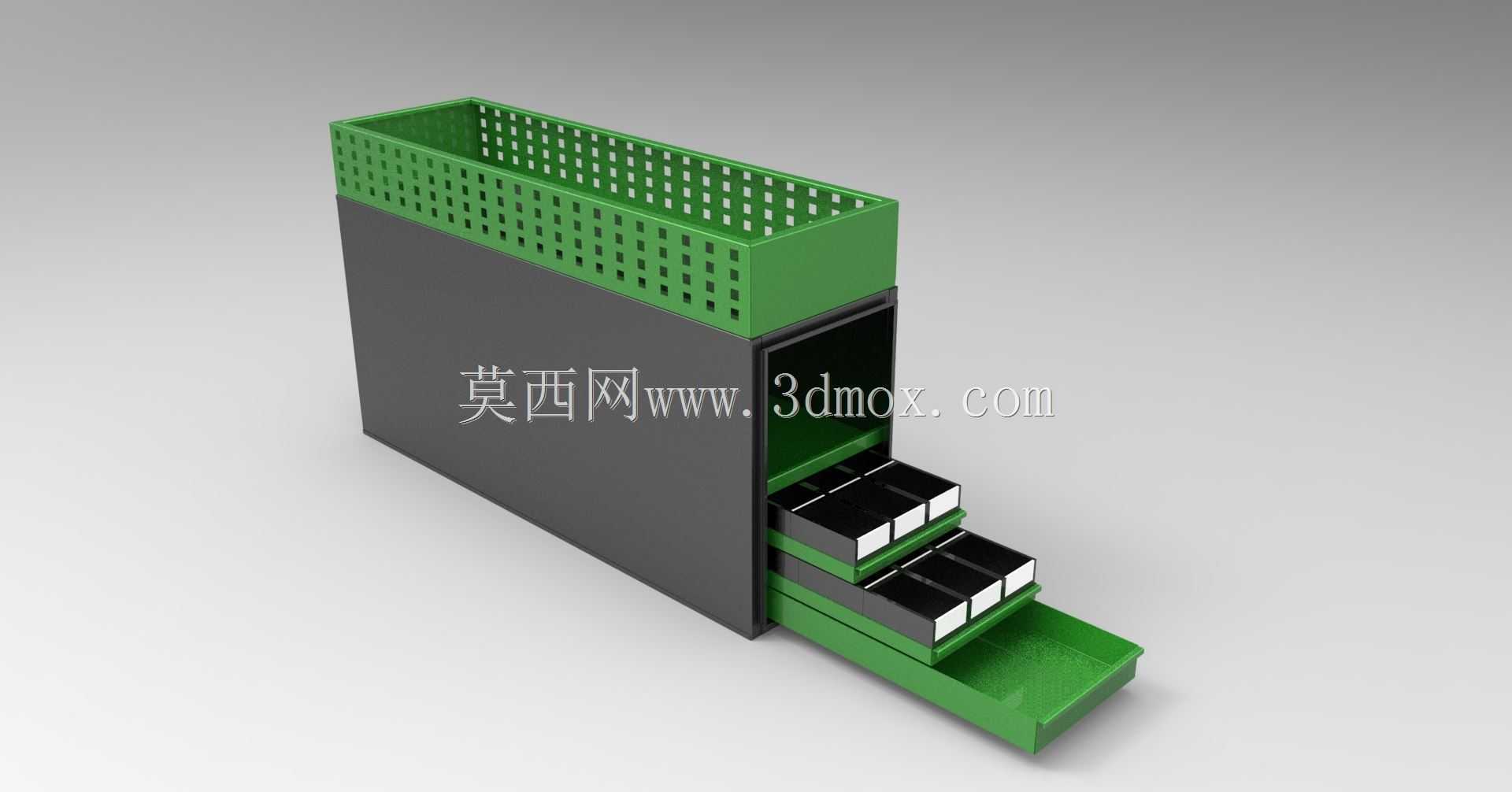

　　单次取用量较大的紧固件，或是长度超过80mm的长螺栓类零件，通风孔的设计也能避免金属零件在密闭空间内积潮生锈，孔位排布经过受力校核，不会削弱框架整体的抗形变能力，满载状态下侧边形变量控制在0.2mm以内，不会出现抽屉卡滞的问题。下部三层抽拉结构是核心功能区，每层抽屉都做了独立的分格隔断，最上层小抽屉分为四个独立格口，可存放M2-M4规格的微型螺丝、顶丝等细小零件，中间层抽屉适配M5-M8的常用规格螺丝，最下层抽拉深度更大，可放置M10-M12的大规格紧固件或是配套的垫片、螺母组件，每个格口的隔断高度与抽屉侧壁齐平，抽拉过程中不会出现不同格口零件窜动混装的问题。抽屉滑轨采用内嵌式直滑结构，没有外露的滑轨部件，避免金属碎屑、

　　灰尘进入滑轨缝隙导致抽拉卡顿，抽屉前端做了内凹式抠手，不需要额外加装塑料拉手，既节省了配件成本，也不会因外凸拉手勾挂作业人员的工作服或是工具挂绳。抽屉拉出后设置有限位挡点，完全拉出时不会从框架中脱落，即使满载小零件，抽拉过程的阻尼感均匀，不会出现前倾掉落的情况。整体结构采用等壁厚设计，所有棱边都做了R1.5的圆角处理，没有尖锐的冲切毛边，取放零件时不会划伤手部，外框与抽屉的配合间隙控制在0.3mm，既保证抽拉顺畅，也不会有细小的螺丝碎屑从缝隙中掉落。在实际工位应用中，这类分格抽屉可根据作业内容灵活调整格口配置，若需要存放更小规格的零件，还可在现有格口内加装可拆式塑料分格片，进一步细化存储分区，适配不同作业场景的紧固件存储需求，相比普通的敞开式零件盒，这种抽拉式结构能有效减少工位台面的占用面积，同时实现紧固件的分类定置管理，帮助作业人员快速定位所需零件，减少无效找料时间。
