便携式曲线锯内部传动结构剖切展示

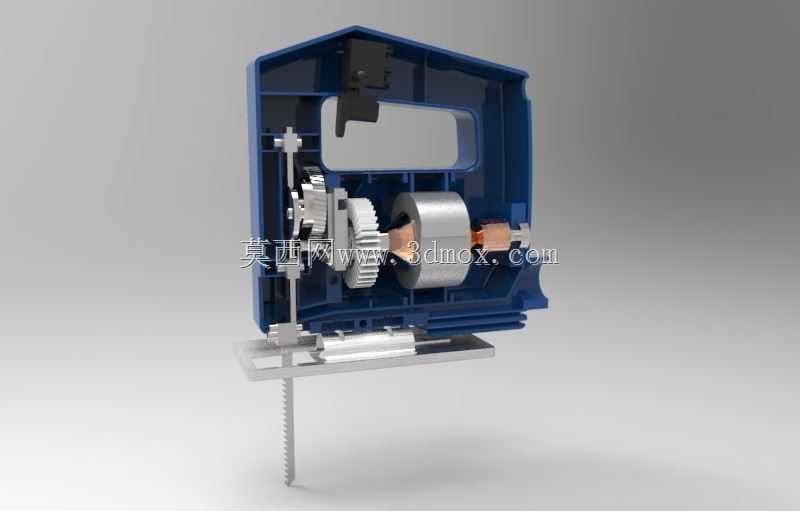

　　该剖切模型完整呈现了手持往复式曲线锯的内部核心构造，这类设备广泛应用于家装木作、板材裁切、金属薄板加工、装饰装修现场作业场景，是一线安装、木工、钣金维修岗位常用的手持电动工具，可针对不同材质更换对应锯条，完成直线、曲线等多轨迹的裁切作业。模型采用半剖外壳的展示形式，保留了外侧握持手柄的完整人机工程轮廓，手柄区域做了内凹握持空间设计，贴合日常手持操作的手部贴合角度，作业时可稳定控制裁切进给方向，外壳的加强筋结构沿受力方向排布，既可以降低整机重量，也能承受作业过程中往复运动产生的振动载荷，避免壳体长期受振出现开裂问题。内部结构层面，模型清晰还原了动力输入到作业输出的完整传动链路：后端的动力输出端连接传动齿轮组，

　　齿轮组采用多级减速配比设计，将动力源的高转速低扭矩输出转换为适配锯切作业的低转速高扭矩往复动作，齿轮啮合位置做了限位结构设计，保证传动过程中齿轮啮合间隙稳定，减少作业过程中的传动异响与磨损。传动终端连接锯条装夹机构，该机构做了快装结构预留，可快速更换不同齿距的锯条适配木材、塑料、薄金属板等不同加工材质，锯条的往复行程做了限位导向设计，避免高速往复过程中锯条出现偏摆，保证裁切断面的平整度。整机的内部走线槽沿壳体内壁排布，避开传动部件的运动干涉区域，电源接入位置做了防拉扯结构设计，可应对现场作业中电源线意外拖拽的受力场景。从安装边界来看，整机握持区域的尺寸适配成年人单手握持范围，内部各部件的装配预留间隙符合手持电动工具的安全设计规范，

　　传动部件与外壳内壁的安全间隙满足绝缘、散热的设计要求，齿轮组的支撑轴位与壳体的安装柱位同轴度公差适配批量注塑生产的装配精度要求，不需要额外做复杂的二次调整即可完成整机组装，模型还原的结构细节可直接作为同类手持电动工具结构优化、传动配比验证的参考依据，也可用于新入职结构设计人员理解手持电动工具的传动逻辑与装配关系。
