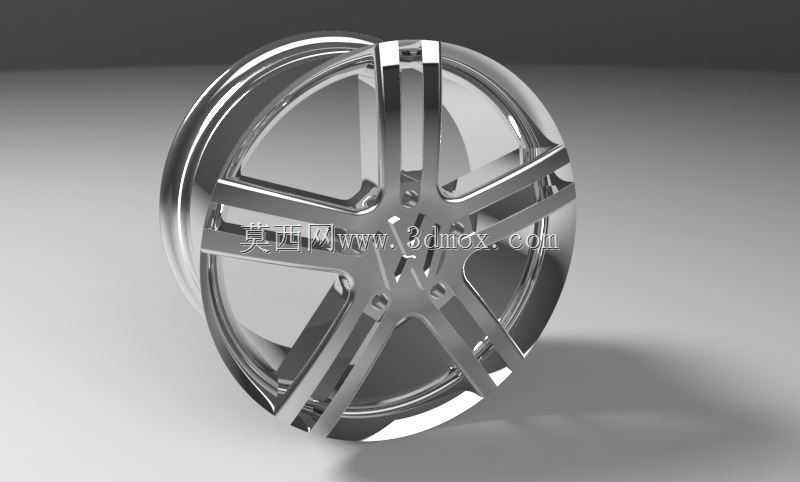

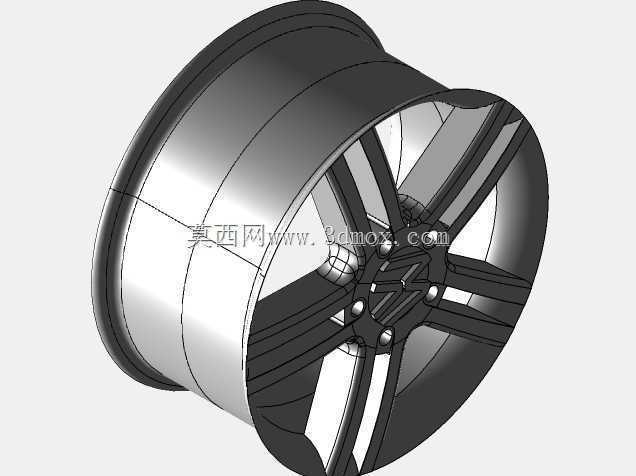

乘用车多辐条亮面铝合金轮毂结构设计

　　该轮毂作为乘用车行走系统的核心承载部件，直接衔接轮胎与车桥轴头，承担整车垂直载荷传递、转向力矩输出以及制动过程扭矩传导的核心作用，日常行驶中需承受路面颠簸带来的交变冲击、高速旋转的离心载荷，以及过弯时的侧向倾覆力矩，是兼顾行驶安全与外观质感的关键零部件。设计阶段首先锁定安装边界参数，中心定位孔严格匹配对应车型轴头的定位凸台尺寸，确保装配同轴度误差控制在0.05mm以内，避免高速行驶出现方向盘抖动问题；周向布置的螺栓孔孔位分度圆直径、螺栓孔径完全适配车型原厂轮毂螺栓规格，孔位周边做局部加厚处理，分散螺栓预紧力带来的局部应力，避免长期使用后螺栓孔出现塑性变形。轮辋部分的胎圈座角度、槽深尺寸严格匹配对应规格子午线轮胎的装配要求，

　　轮缘高度符合乘用车安全标准，可避免轮胎在低胎压高速过弯时出现脱圈风险；轮辋内部预留了气门嘴安装孔位，位置避开轮辐遮挡区域，方便后期充气与胎压监测模块的加装。轮辐采用五组双辐条的对称式布局，这种结构并非单纯为了视觉效果，每组辐条的截面从中心安装盘位置向外逐步收窄变厚，通过变截面设计在控制整体重量的前提下，最大化提升辐条的抗弯、抗扭刚度，可在车辆经过坑洼路面承受冲击时，将应力均匀分散到整个轮辐结构上，避免应力集中导致的辐条断裂问题；辐条表面做亮面抛光处理，边缘做小圆角过渡，既降低了高速旋转时的风阻系数，也减少了应力集中点。设计过程中通过有限元仿真反复校核了13度冲击、径向疲劳、弯曲疲劳三种典型工况的应力分布，

　　对辐条与轮辋衔接的过渡区域做了圆弧加厚处理，该区域是轮毂受力最复杂的位置，过小的过渡圆角会导致应力集中系数提升30%以上，优化后可在满足强度要求的前提下，将轮毂整体重量控制在同尺寸铸铁轮毂的60%左右，有效降低簧下质量，提升车辆悬架的响应速度与行驶平顺性。轮毂的偏距参数经过匹配计算，确保装车后轮胎与翼子板、悬架摆臂、刹车卡钳之间留有足够的安全间隙，不会出现转向干涉的问题，中心盖安装位预留了标准卡扣槽，可适配同规格的品牌中心装饰盖，轮辋边缘预留了平衡块粘贴位置，方便后期做动平衡校准。
