恩德斯豪斯科里奥利密度变送器三维设计

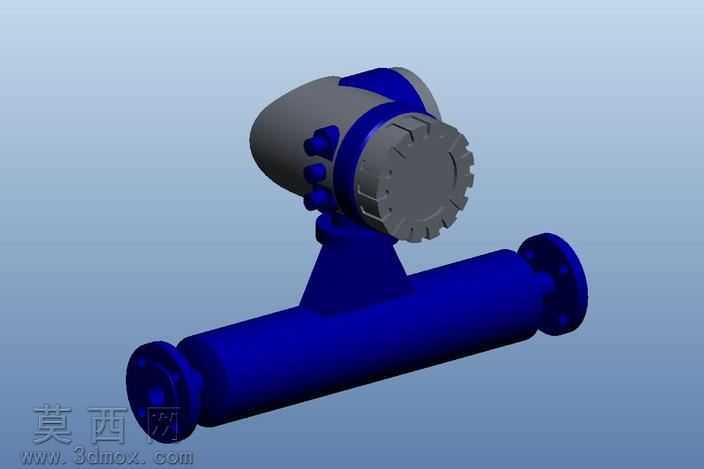

本模型为工业管道用科里奥利式密度变送器三维设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先分别构建测量管段、变送表头、连接法兰、支撑基座等独立零部件，再通过同轴配合、面重合、螺栓孔对齐等装配约束完成整体组装，确保各部件相对位置符合工业现场安装的实际尺寸规范。模型外观渲染阶段，为测量管段与支撑基座赋予深蓝色工业金属漆材质，还原仪表本体的防腐涂层质感，为变送表头的外壳部分赋予哑光深灰工程塑料材质，为表头端盖的旋钮结构赋予金属磨砂质感，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业仪表的视觉表现。结构设计上，主体测量管段采用直通式法兰连接结构，两端法兰预留标准螺栓安装孔位，可直接与同通径的工业管道对接，适配DN25通径的管路安装需求；变送表头通过楔形支撑基座固定在测量管段上方，表头侧面预留接线端口结构，端盖设计有防滑旋拧棱边，还原真实仪表的接线、调试操作结构；表头与测量管段之间的支撑结构做了加强筋过渡设计，符合工业仪表的结构强度要求。设计过程中严格参考实物的比例尺寸，对法兰盘厚度、管段外径、表头直径等关键尺寸做了参数化校准，既保证整体外观的还原度，也预留了后续工程出图、结构仿真的修改空间，模型内部的测量流道结构做了简化处理，在保证外观完整性的同时控制了整体模型的面数，适配不同场景的使用需求。
