恩德豪差压变送器工业传感部件三维设计

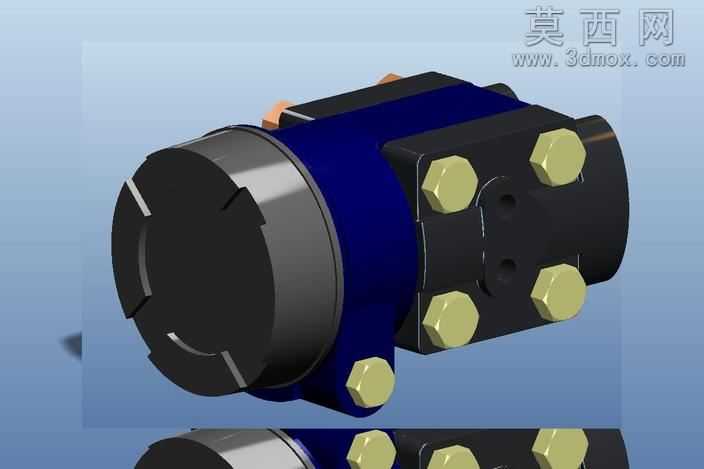

本模型为工业检测用差压变送装置的三维建模成果，建模过程中首先梳理差压变送器的实际功能结构，将整体拆分为检测端主体、压力容腔模块、接线防护端盖、紧固连接组件四个核心部分，依托三维建模软件的参数化设计能力完成各部件的精准尺寸匹配。建模阶段优先保证结构的装配合理性，对压力容腔的密封结合面、螺栓孔位的同轴度、端盖与主体的配合公差都做了对应参数约束，还原真实产品的装配逻辑，避免出现部件干涉、错位等不符合工业实际的问题。材质渲染环节结合工业现场仪表的实际用材进行材质参数调配，主体承压部分采用深蓝色工业涂装金属材质，还原仪表壳体的喷塑质感；端盖检测部分做了金属切削面的哑光金属质感处理，模拟不锈钢加工后的表面状态；紧固螺栓采用黄铜色金属材质，区分不同部件的材质差异，同时通过光影参数调整突出各部件的结构边界，让整体模型的视觉呈现更贴近真实工业产品的外观效果。结构设计上还原了差压变送器的经典布局，前端的圆形端盖为电路防护与显示安装区域，侧面的多螺栓紧固结构为压力检测容腔的密封结构，通过均匀分布的螺栓保证容腔的承压密封性，符合差压检测过程中对腔体密封性能的严苛要求。建模过程中对细节结构做了还原处理，包括端盖上的拆装槽位、螺栓头部的六角特征、壳体上的安装定位凸台，都按照真实产品的比例进行建模，没有过度简化核心功能结构，既保证模型整体的视觉完整性，也能体现该类工业传感部件的设计逻辑：在保证压力检测精度的前提下，通过紧凑的结构布局缩小设备体积，通过标准化的紧固件设计降低生产装配与后期维护的成本，通过防护级别的壳体设计适配工业现场复杂的使用环境，让模型既具备外观展示效果，也能清晰呈现差压变送器的结构组成与设计思路。
