四米赛事纪念奖杯结构设计方案

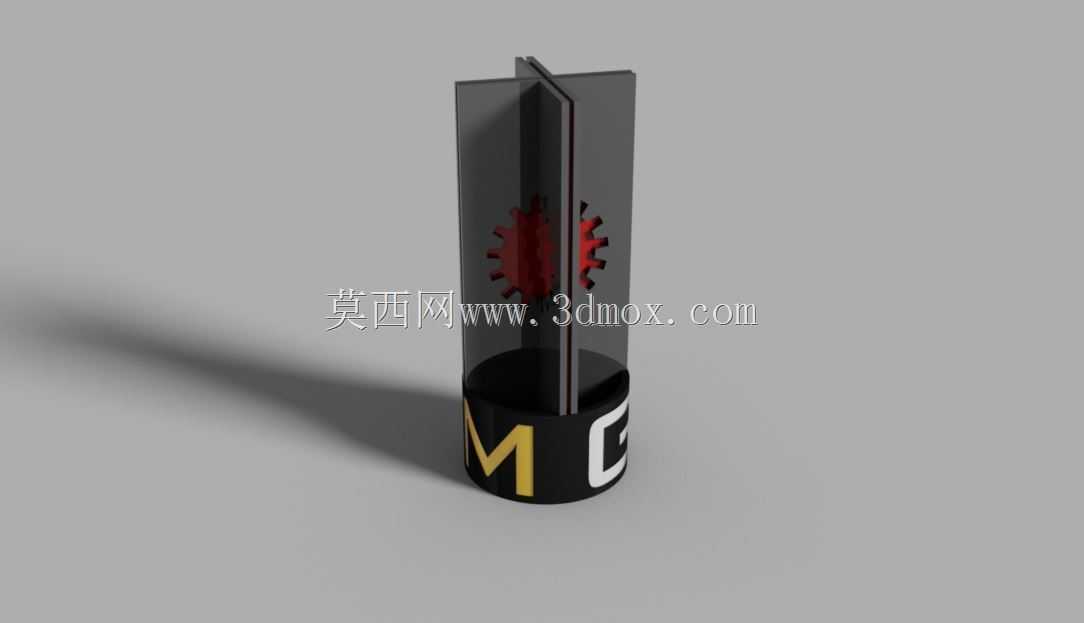

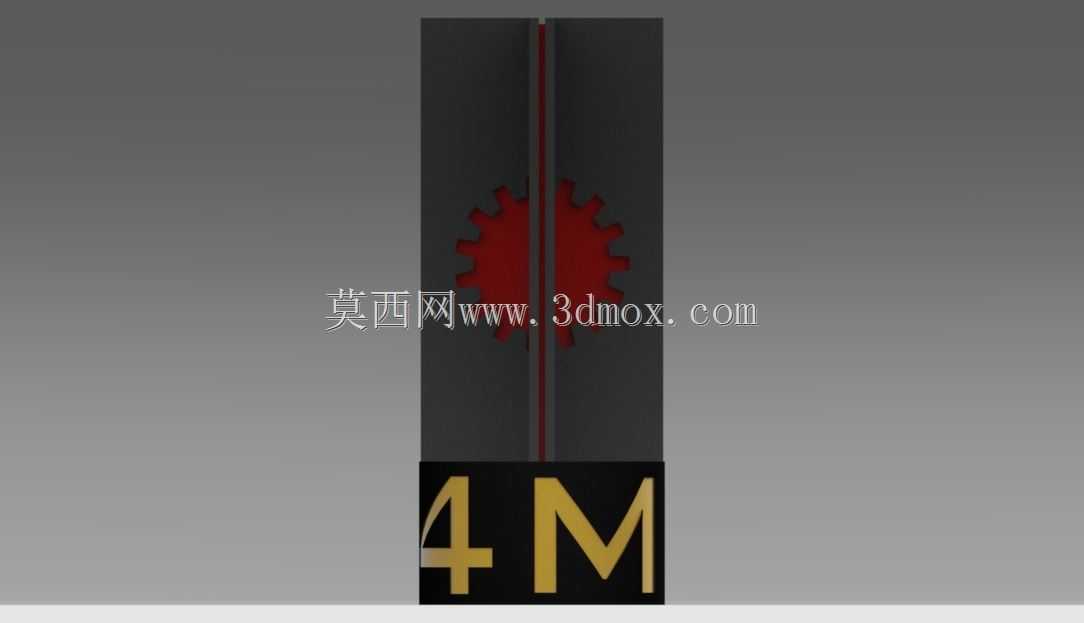

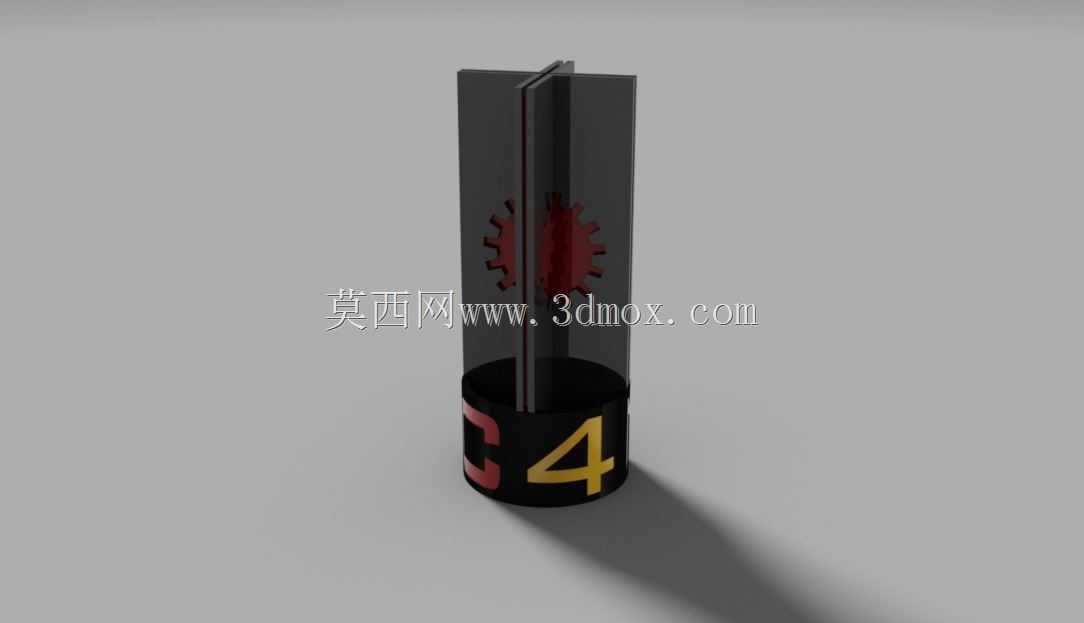

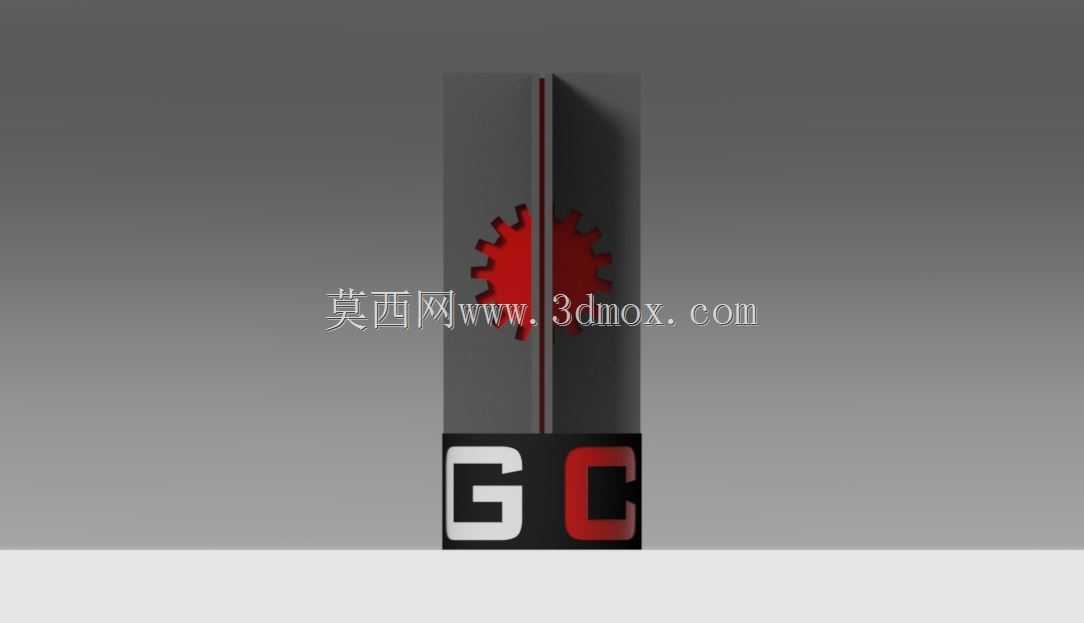

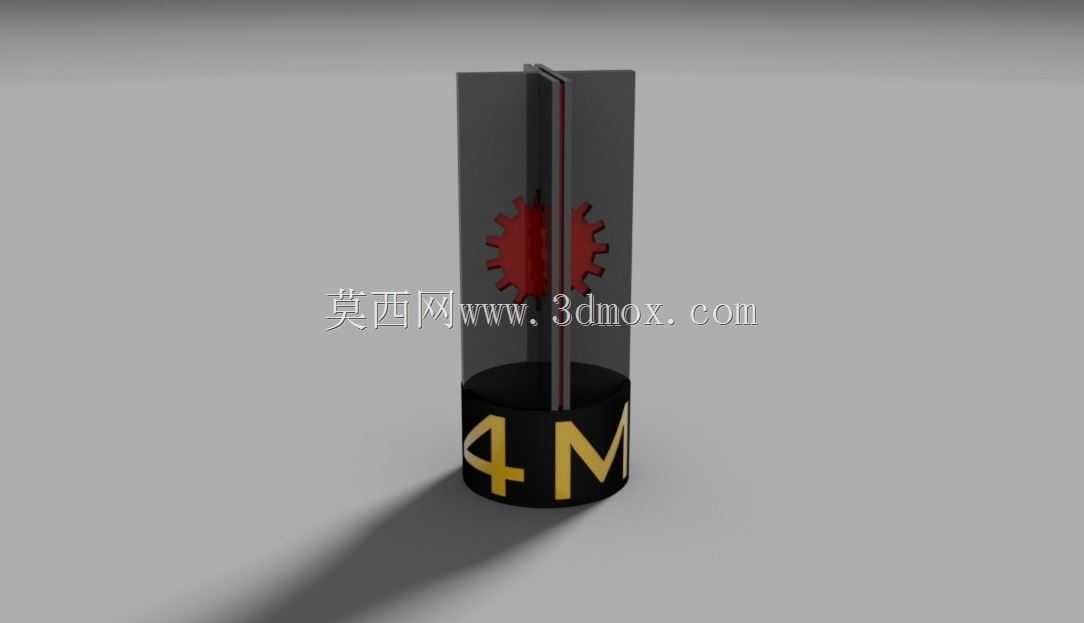

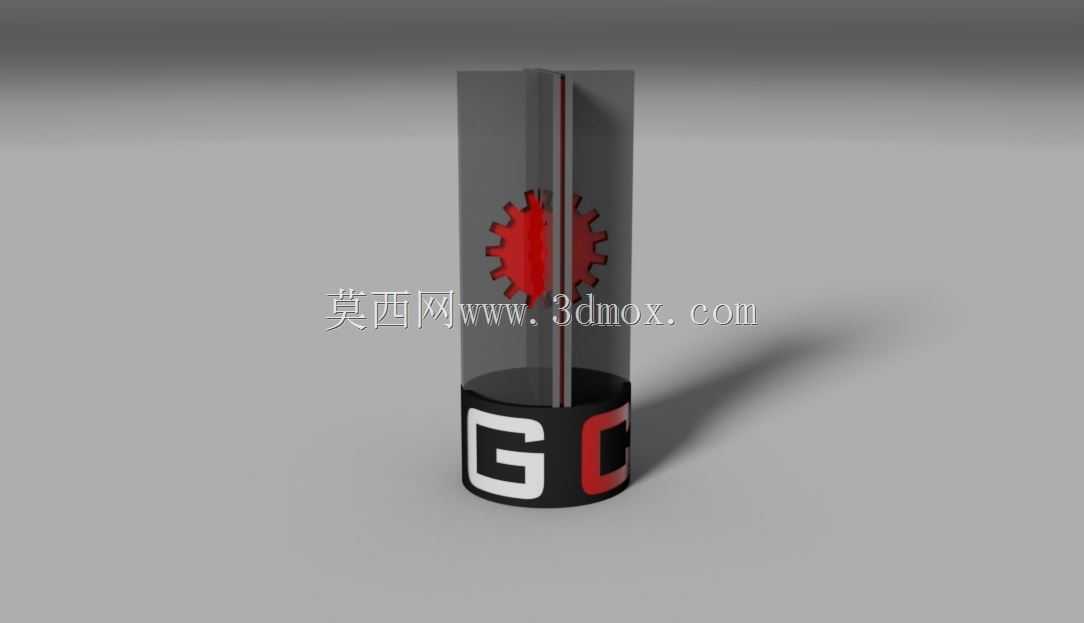

　　这款立式纪念奖杯的设计，最初是为大型行业技能赛事的终生成就奖项打造，整体落地高度设定为四米，属于大型落地式纪念陈设品，区别于常规桌面级奖杯的尺寸边界，安装时需要提前核算地面承重，底座采用圆形配重结构，直径控制在八百毫米范围内，避免占用过多展示区域的通行空间，底座与地面接触位置预留了四个M12的膨胀螺栓安装孔位，可直接固定在展厅、赛事主会场的硬化地面上，防止外力触碰出现倾倒风险。结构设计上采用分段式拼接思路，主体立柱为中空矩形截面结构，壁厚设置为八毫米，既保证整体结构的抗风、抗侧向冲击能力，也能降低整体自重，方便运输与现场组装，立柱表面做哑光磨砂处理，减少现场灯光反射带来的视觉干扰。中部嵌入的齿轮造型元素，并非单纯的装饰件，

　　齿轮的四个安装面通过切割定位结构与立柱内腔的加强筋直接连接，不需要额外的粘接或焊接工序，现场组装时可直接卡入定位槽后用沉头螺丝固定，齿轮的齿形参数按照标准渐开线圆柱齿轮比例缩放，齿顶圆直径为六百毫米，突出立柱表面一百二十毫米，形成错落的立体视觉层次，也呼应了机械制造、技能竞赛的行业属性。底座部分采用双色分块设计，字母标识直接通过CNC铣削成型后嵌入底座基体，不会因为长期摆放出现掉漆、标识脱落的问题，底座内部预留了配重腔，可根据现场安装环境填充铸铁配重块，调整整体重心高度，进一步提升摆放稳定性。从实际应用场景来看，这类大型奖杯除了作为赛事颁奖的核心陈设，也可用于企业展厅、行业博物馆的主题展陈，设计时充分考虑了室内长期摆放的维护需求，

　　所有外露拼接缝都做了错位隐藏处理，表面积尘后可直接用干布擦拭，没有难以清理的卫生死角。立柱顶端做了圆角收边处理，避免尖锐棱角带来的磕碰风险，整体结构没有易脱落的小尺寸零部件，符合公共区域陈设品的安全要求。建模过程中对所有拼接面都做了公差配合核算，横向拼接缝的公差控制在零点二毫米以内，现场组装不需要额外打磨修配，普通安装工人按照定位标识即可完成整机组装，不需要专业的结构工程师现场指导。齿轮元素的安装位置经过多次视觉比例调整，设置在整体高度的黄金分割点处，人站在距离奖杯三米的常规观赏位置，视线刚好落在齿轮造型的中心区域，能第一时间捕捉到设计的核心视觉符号，立柱内部还预留了走线槽，若后续需要加装灯光效果，可直接在内部穿线，不需要破坏整体外观结构。
