GrabCAD四百万用户纪念奖杯结构设计

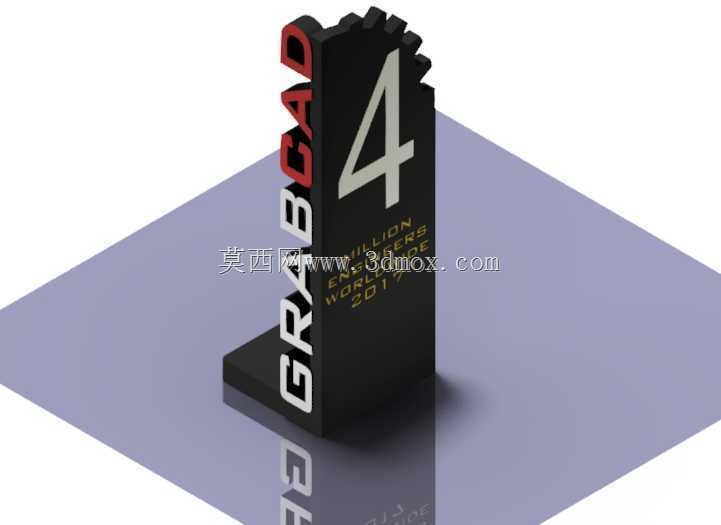

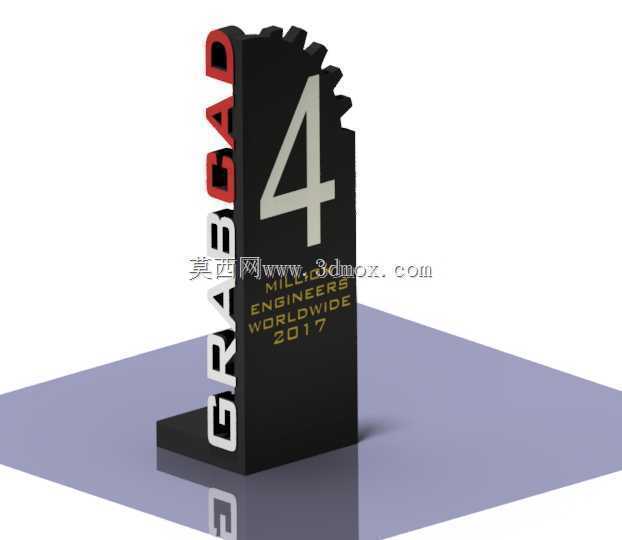

　　该纪念奖杯为立式展示类摆件，整体采用一体化立柱式结构设计，主体为垂直布置的长方体立柱形态，立柱一侧做阶梯式齿状轮廓处理，模拟机械齿轮的齿形特征，呼应工业设计社区的机械属性，强化机械领域的视觉辨识度。立柱正面做下沉式数字浮雕处理，数字4采用大尺寸浅浮雕工艺，占据立柱正面近三分之二的视觉面积，数字边缘做微小倒角处理，避免锐边带来的加工风险与视觉突兀感。立柱侧面采用竖向立体字排布，将社区品牌标识沿立柱高度方向垂直布置，字体采用凸起式结构，与立柱主体形成0.8mm的高度差，既保证触摸时的立体触感，也避免凸起过高导致的运输磕碰损坏。立柱底部设置一体化方形底座，底座与立柱采用圆角过渡连接，圆角半径控制在3mm，既消除应力集中点，

　　也提升整体造型的流畅感，底座底面做平面度处理，保证放置时的稳定性，无需额外固定结构即可平稳放置在水平展示台面上。立柱下部靠近底座的位置，设置凹陷式文字标识区域，将用户规模、活动主题相关文字做阴刻处理，文字深度控制在0.5mm，既保证文字清晰可辨，也不会破坏立柱整体的结构强度。整体造型的尺寸边界控制在适合桌面展示的范围，立柱高度约为底座宽度的3.2倍，整体重心沿立柱垂直中心线分布，底座重量占整体重量的42%，保证放置时的抗倾覆能力，即使受到轻微水平外力触碰也不会倾倒。在实际应用场景中，该类纪念奖杯主要用于社区里程碑活动的纪念展示、线下技术交流活动的陈列摆件、工程团队荣誉展示区的装饰展品，其结构设计兼顾视觉识别性与结构稳定性，

　　所有外露边缘均做倒钝处理，无尖锐棱角，符合日常展示摆件的安全要求。建模过程中采用参数化草图驱动特征的方式，先绘制底座与立柱的整体轮廓草图，通过拉伸命令生成主体结构，再分别对侧面齿形、正面数字、侧面文字、底部标识区域做切除或凸起特征处理，最后对所有过渡位置做圆角优化，保证模型的可加工性，无论是采用3D打印制作实物样件，还是采用CNC铣削加工金属材质成品，该模型的特征结构都能满足加工工艺要求，无需额外做工艺补正即可直接导入加工编程软件使用。
