V型十二缸内燃动力装置结构设计

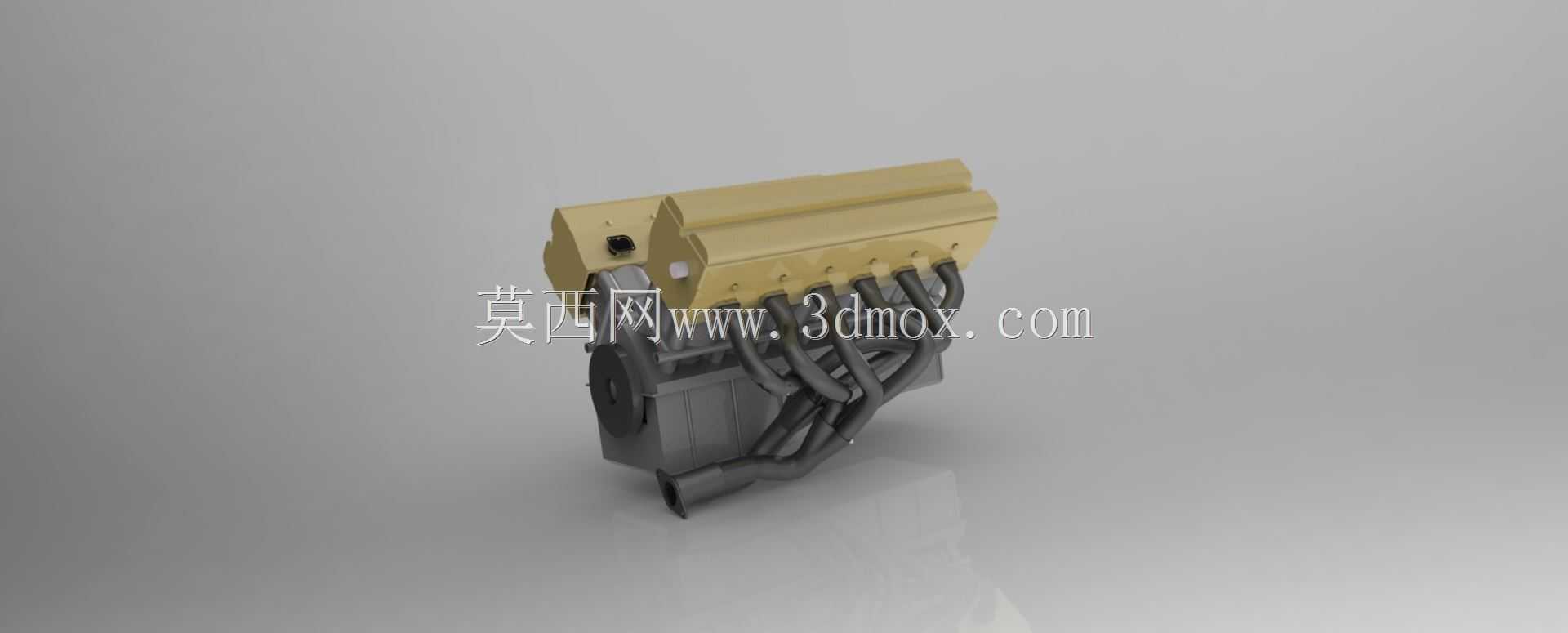

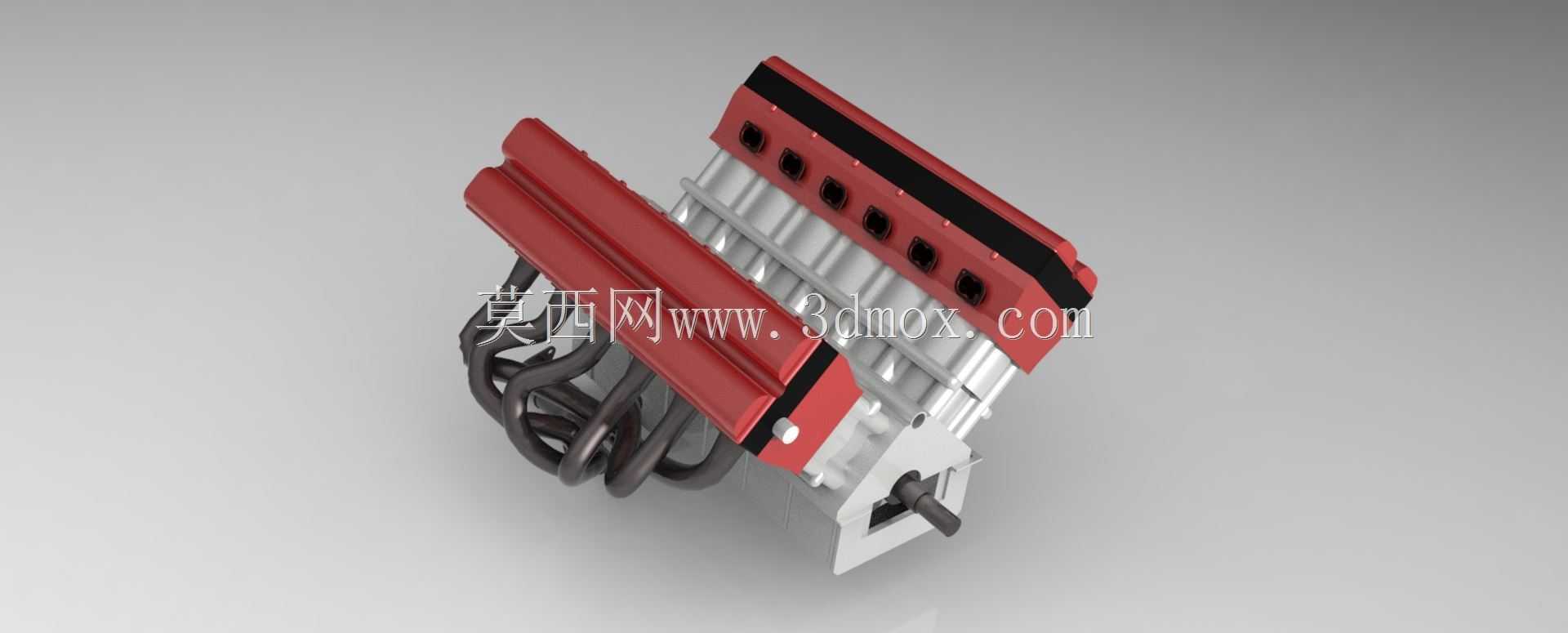

　　这款V12动力装置的三维结构，核心面向大马力乘用车辆、高性能赛事装备以及重载特种动力配套场景，在需要持续输出高扭矩、高功率储备的动力应用场景中，这类V型布局的动力单元始终占据不可替代的位置。从结构设计逻辑来看，12个气缸采用60度夹角的V型排布，能够在保证12缸大排量输出能力的前提下，将整机的横向安装尺寸控制在合理区间，相比直列12缸结构，整机长度缩短近40%，能够适配更多前置、中置动力布局的安装边界，同时V型夹角的对称结构能够抵消一阶、二阶往复惯性力，让整机运行的平顺性表现远优于同排量的直列六缸、V8结构，即使在高转速区间运行，缸体的振动幅度也能控制在较低水平，减少对配套机架、附属连接件的疲劳损伤。

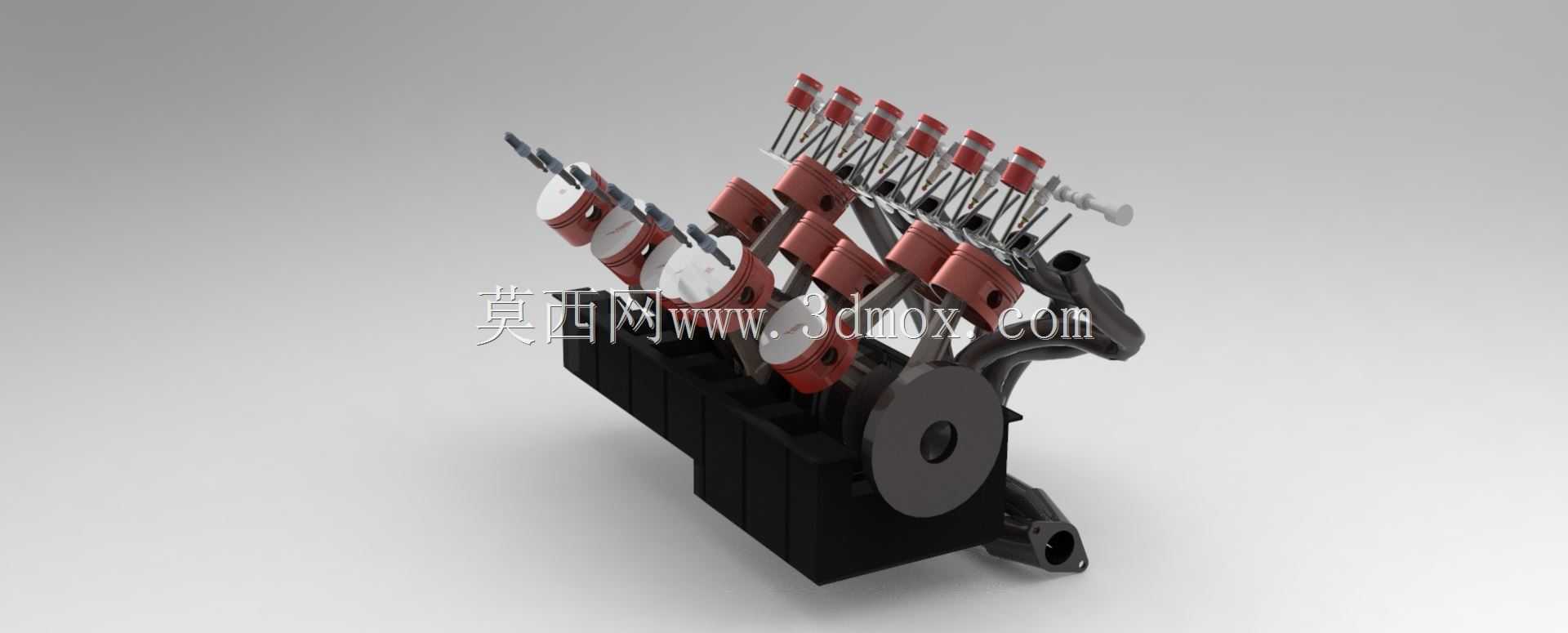

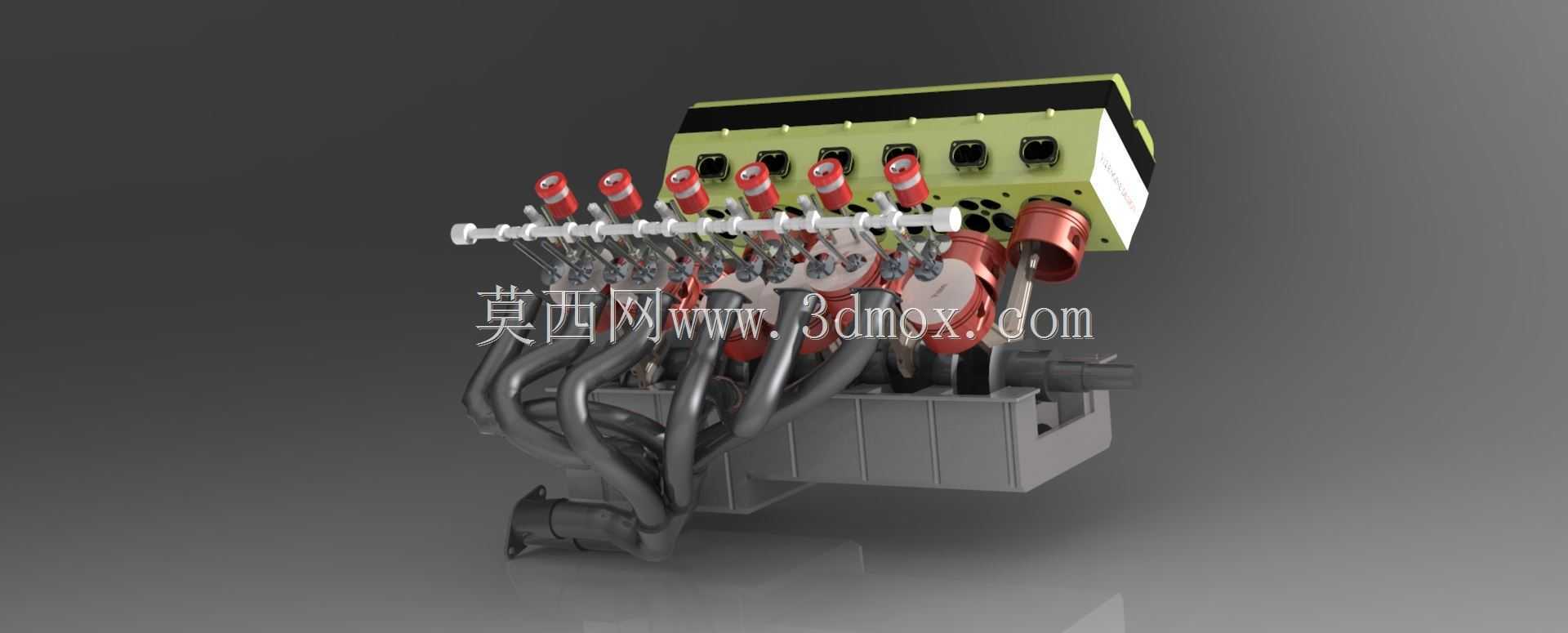

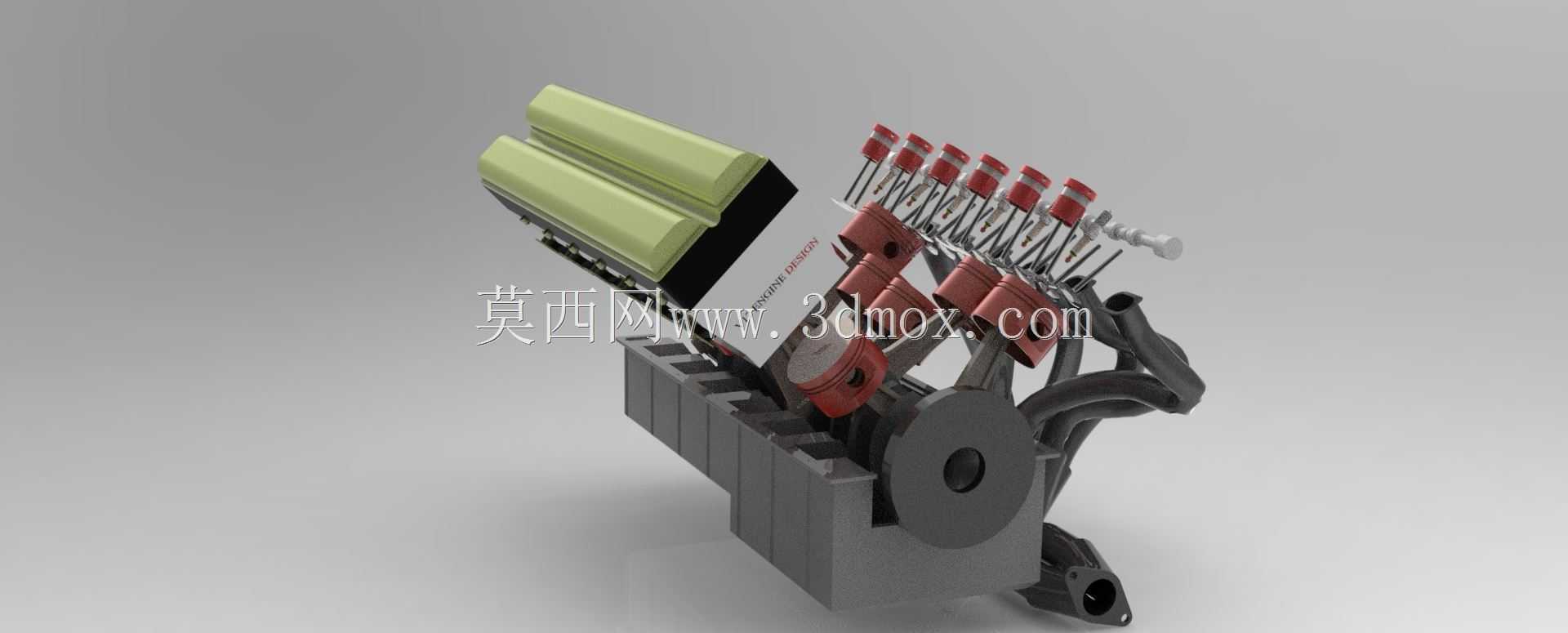

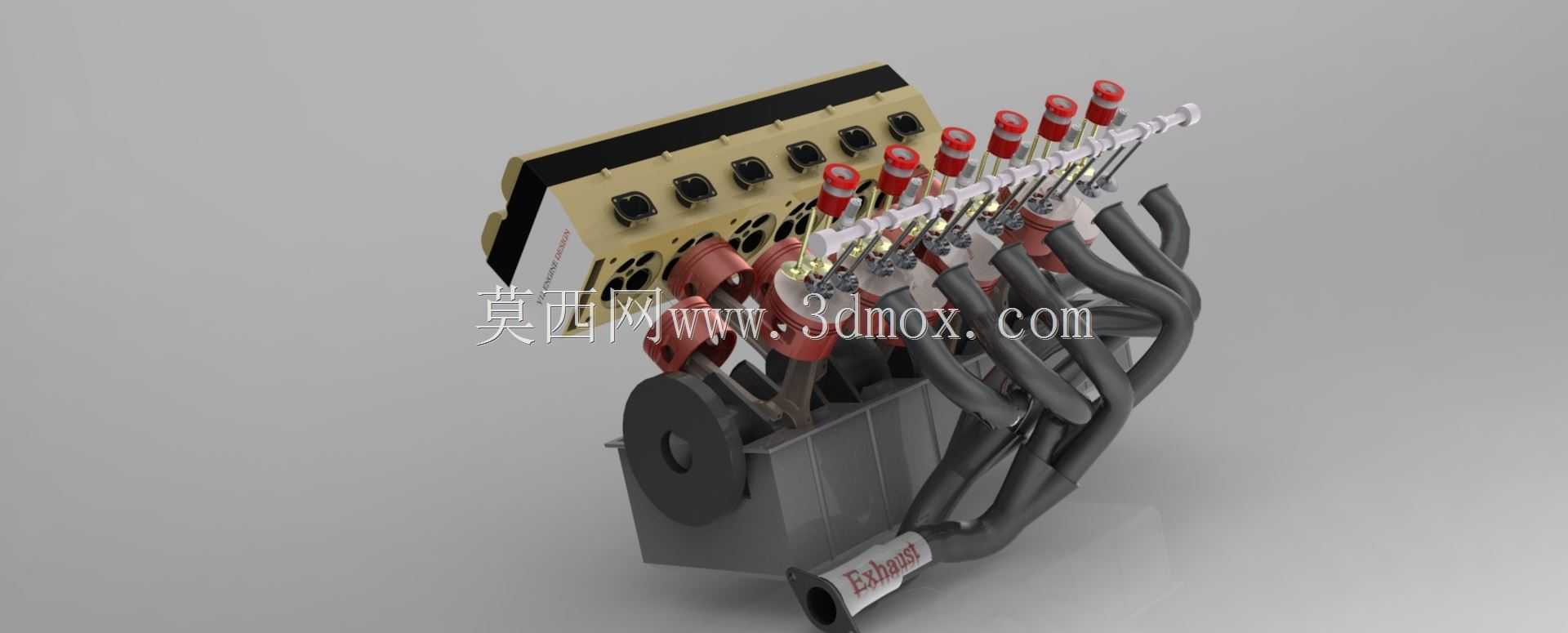

　　从功能模块拆分来看，模型完整还原了缸盖、气门组件、进排气歧管、曲柄连杆机构、油底壳等核心结构的装配关系，每侧缸盖集成了独立的进排气道布局，排气歧管采用等长管路设计，能够保证各缸排气脉冲的一致性，降低排气干涉带来的动力损耗，同时为后续涡轮增压系统的匹配预留了足够的安装空间。曲柄连杆机构的建模还原了活塞、连杆、曲轴的配合公差逻辑，曲轴采用全支撑结构设计，每个曲柄臂都配置了对应的平衡重，能够抵消高转速下的旋转惯性力，保证曲轴在高负荷运转时的形变量控制在设计阈值内。

　　在安装边界的设计考量上，整机的悬置安装位分布在缸体两侧的加强筋位置，能够将整机运行的载荷均匀传递到配套车架或动力机架上，避免局部应力集中导致的缸体变形。进排气接口、附属安装位的尺寸都遵循通用大排量动力单元的配套规范，能够适配常规的冷却管路、燃油供给系统、点火系统的配套安装，不需要对周边附属部件做大规模的定制化修改。油底壳采用湿式结构设计，储油容量能够满足长时间高负荷运转的润滑需求，同时底部的放油螺塞位置预留了足够的操作空间，方便日常维护作业。

　　从结构设计的细节来看，缸体采用整体式铸造结构的建模逻辑，缸筒周围设计了交叉布置的冷却水道，能够保证各缸工作温度的一致性，避免局部过热导致的缸筒变形、活塞拉缸等故障。气门组件采用顶置凸轮轴布局，每缸四气门的配置能够保证进排气效率，满足高转速下的充气效率需求，凸轮轴的安装位设计了独立的润滑油道，能够为配气机构提供持续的压力润滑，减少凸轮与挺柱之间的磨损。整个模型的装配逻辑完全遵循实际生产中的装配工艺顺序，每个连接部位的紧固件位置、配合面的密封结构都做了还原，能够直接用于动力总成的配套布局验证、装配工艺模拟以及教学演示场景。
