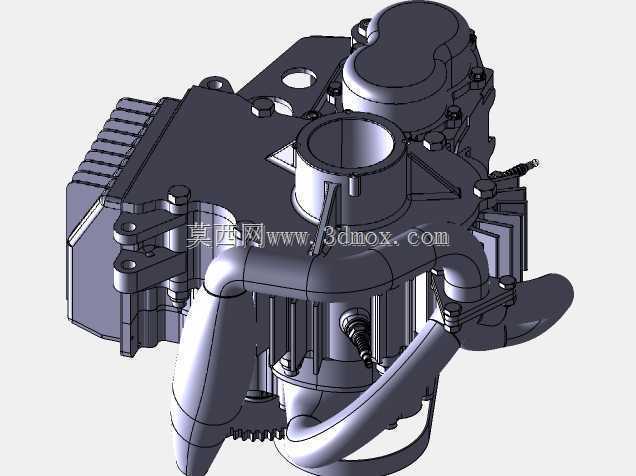

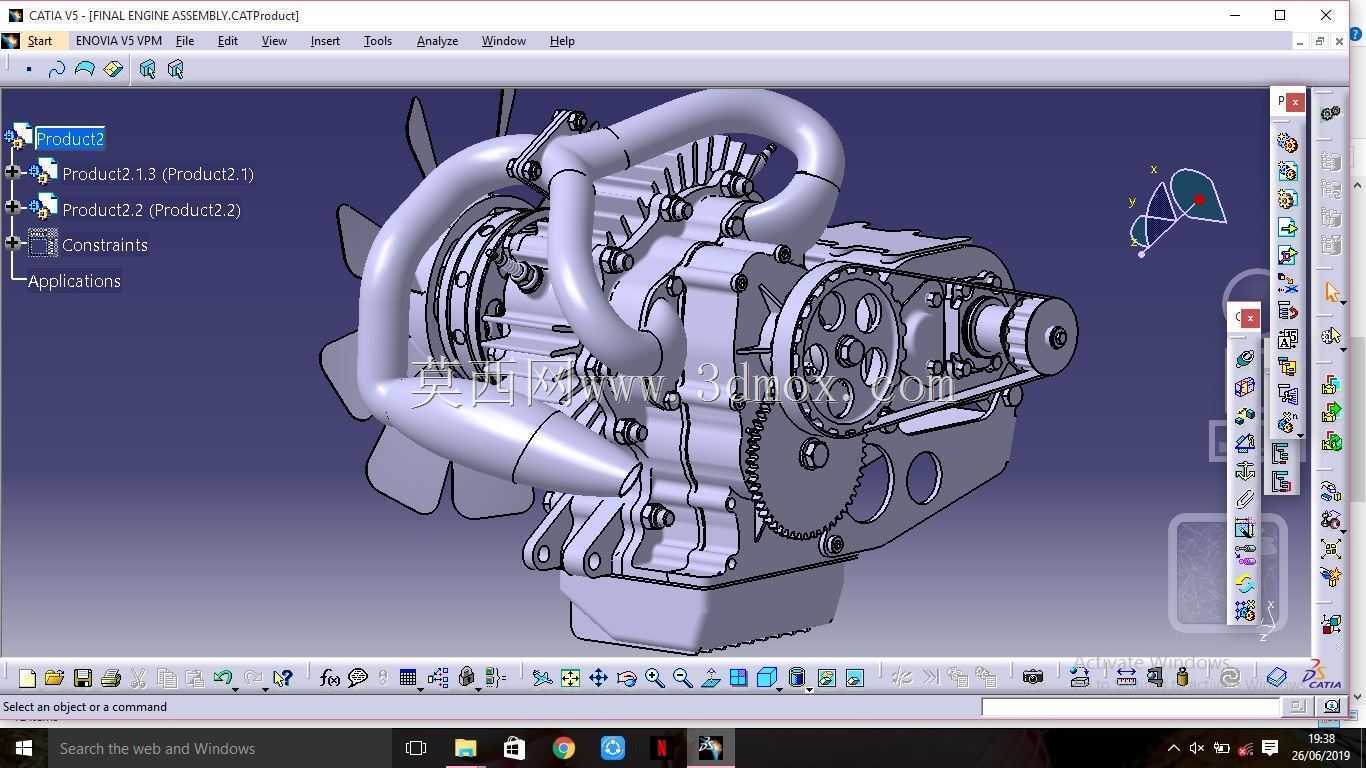

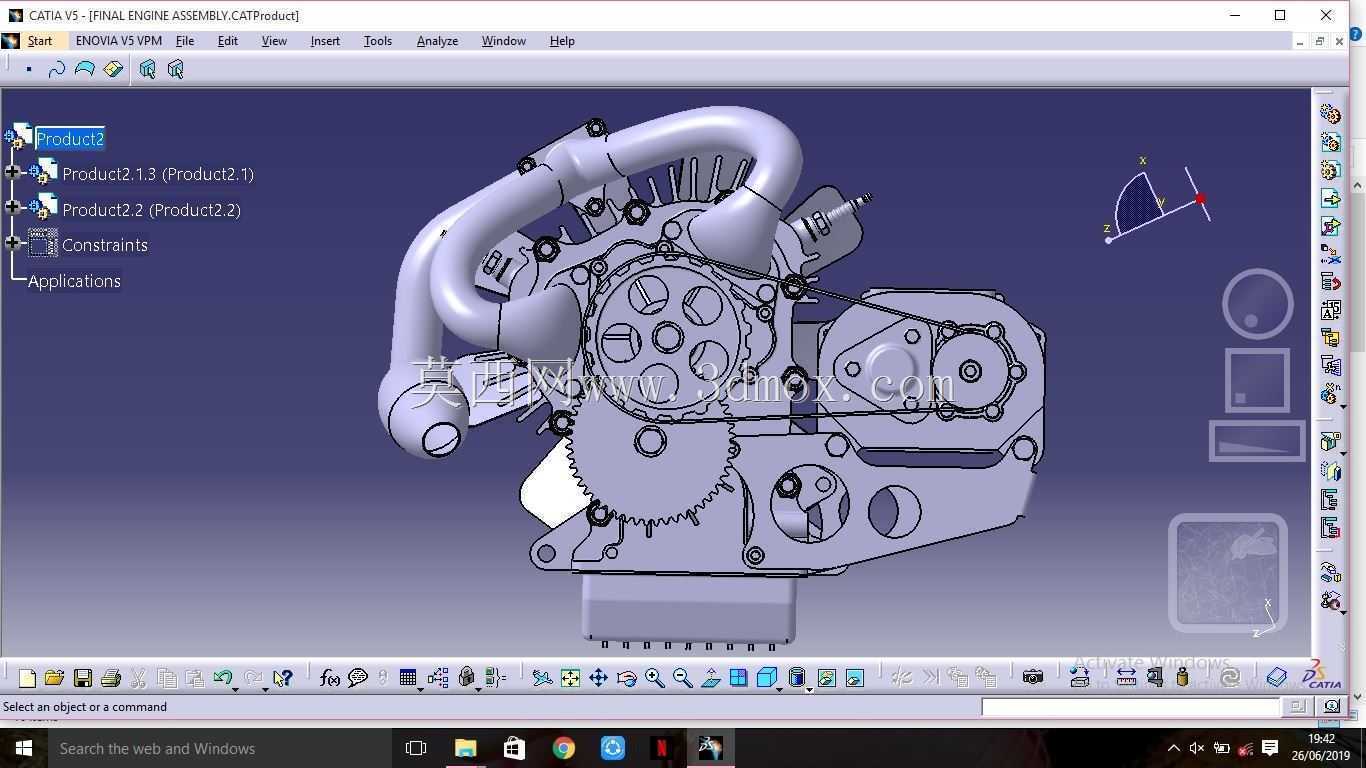

带粗略安装尺寸的二冲程发动机总成结构

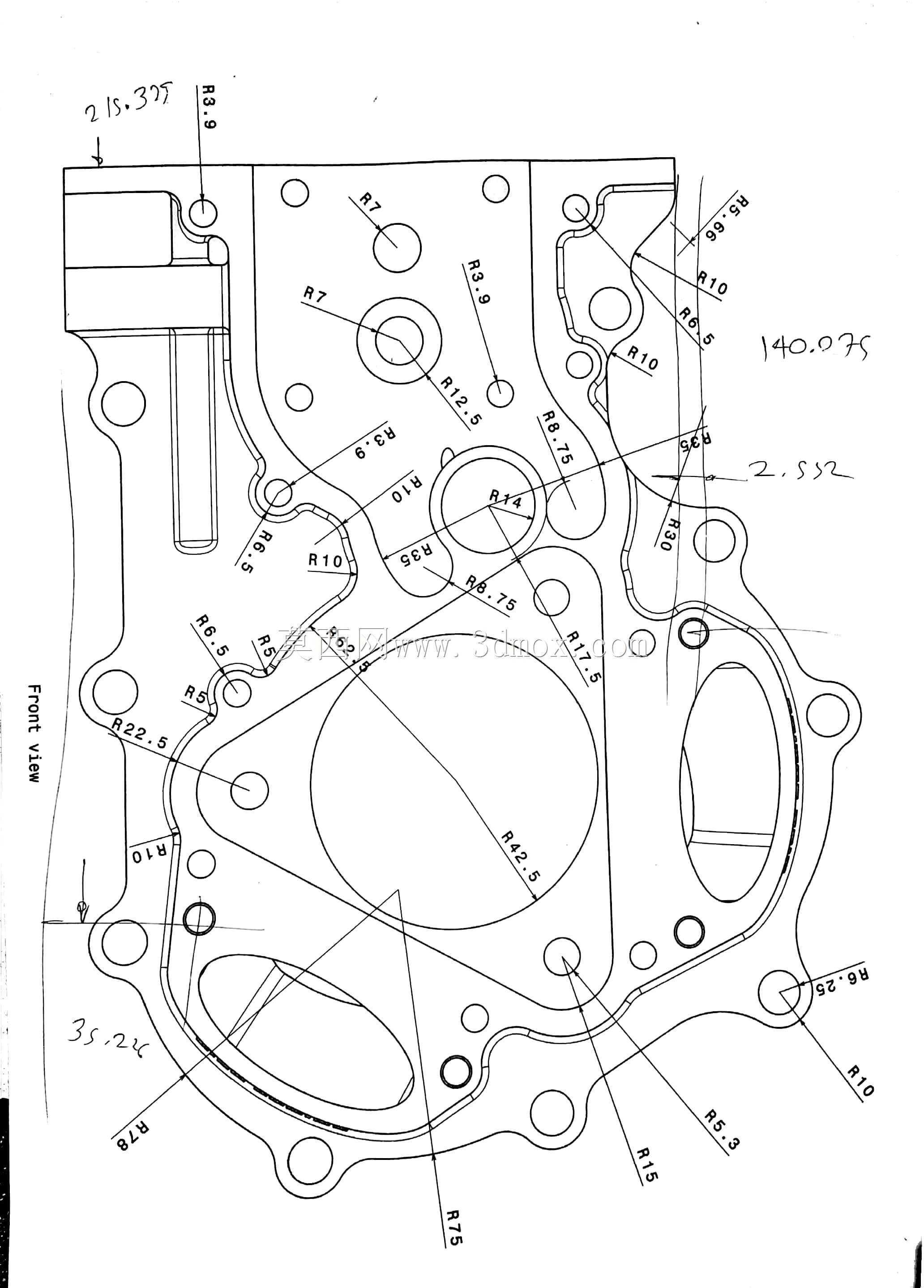

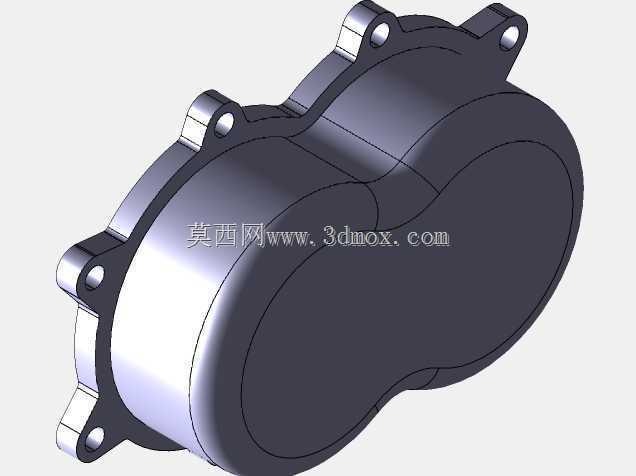

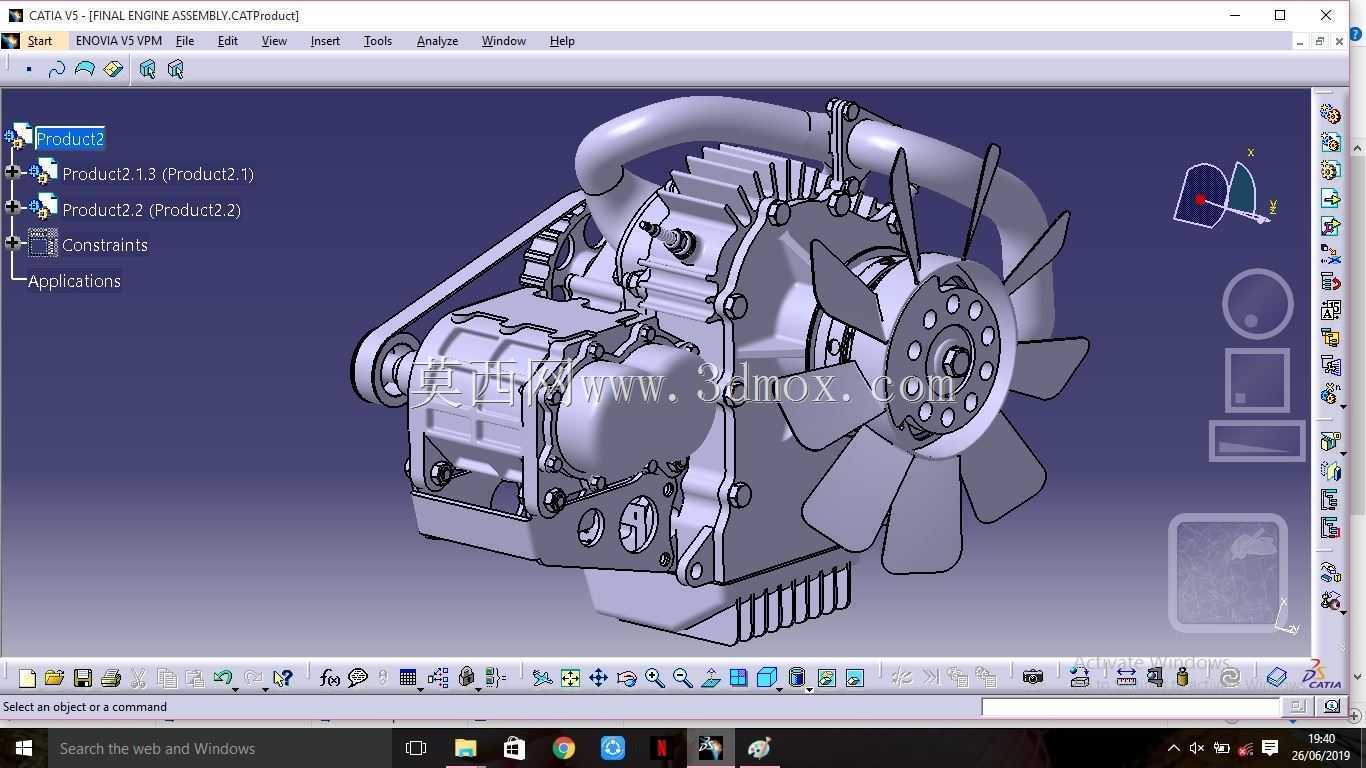

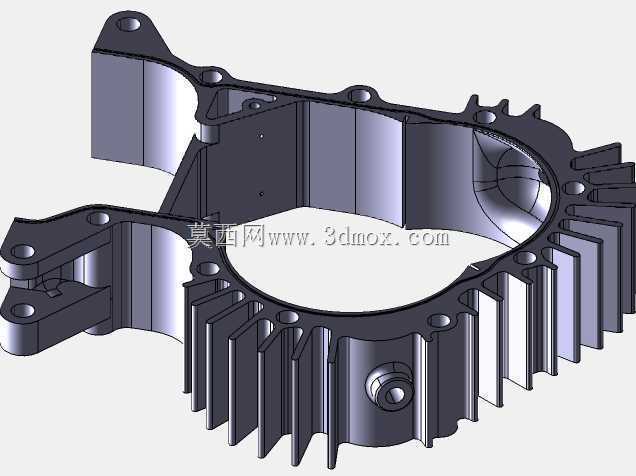

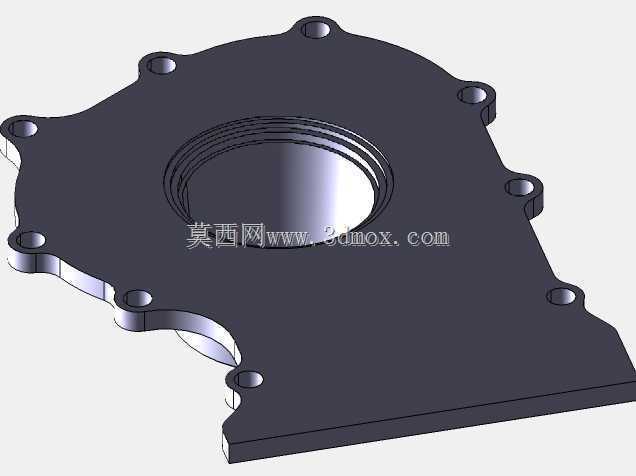

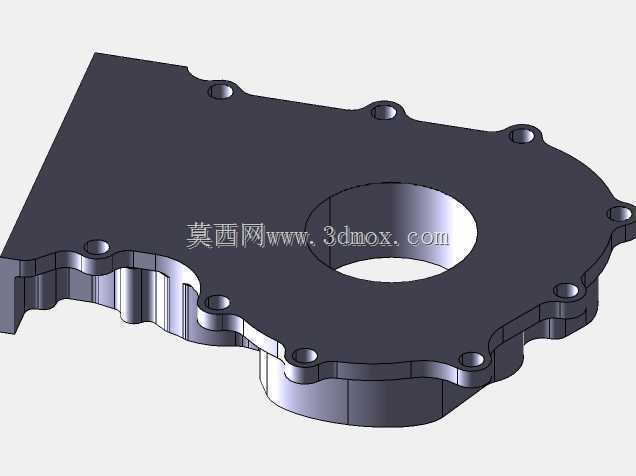

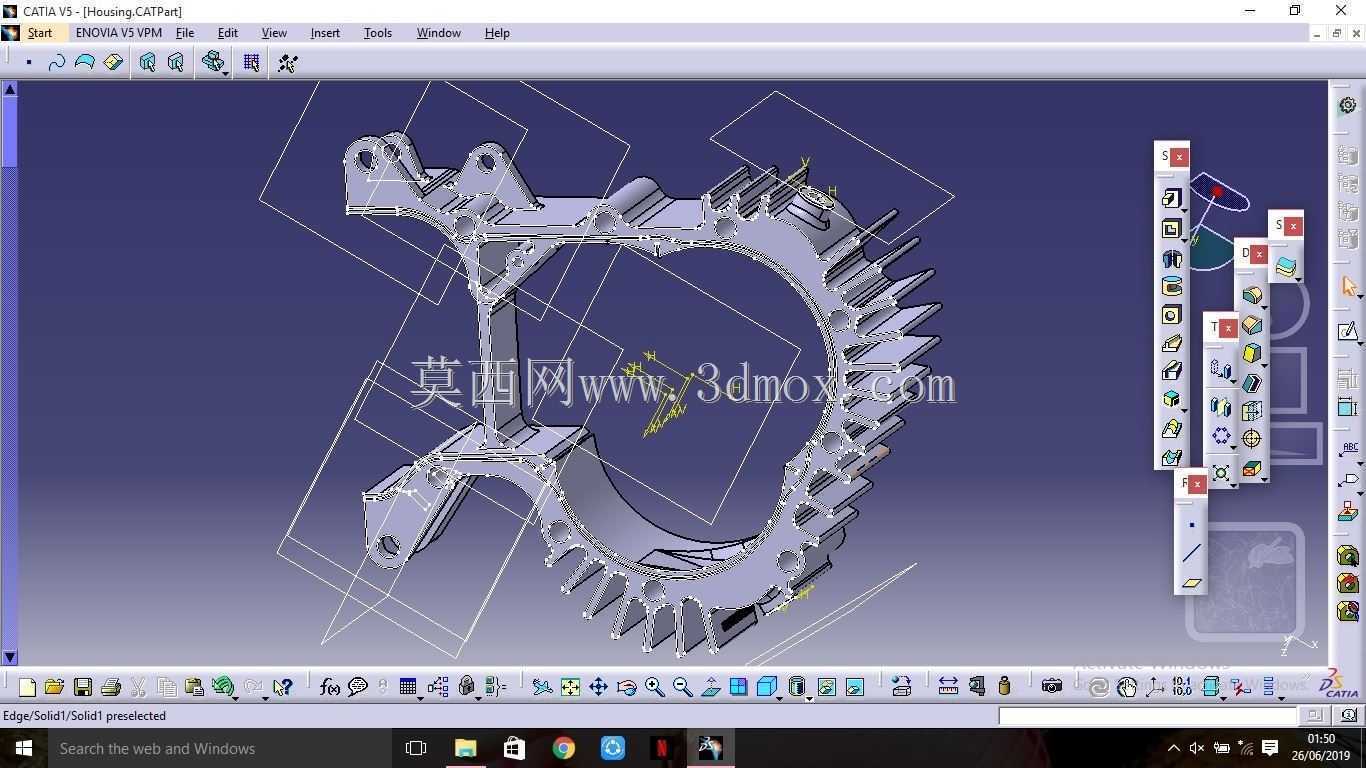

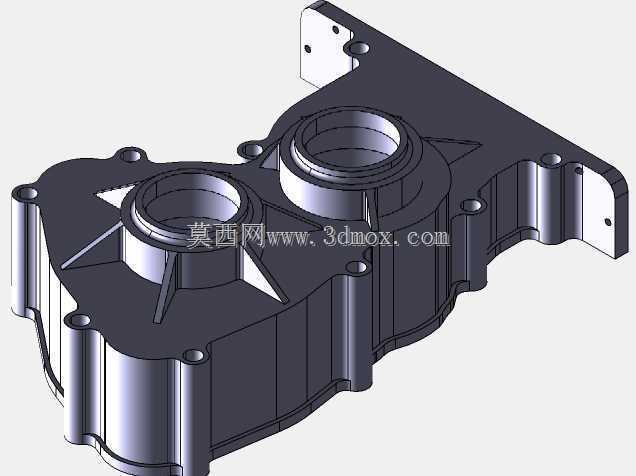

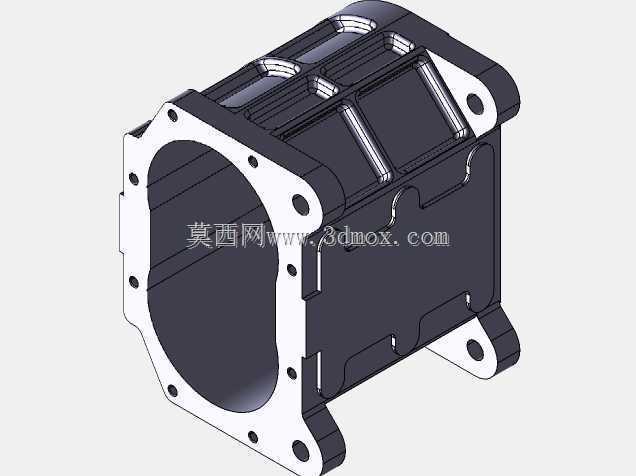

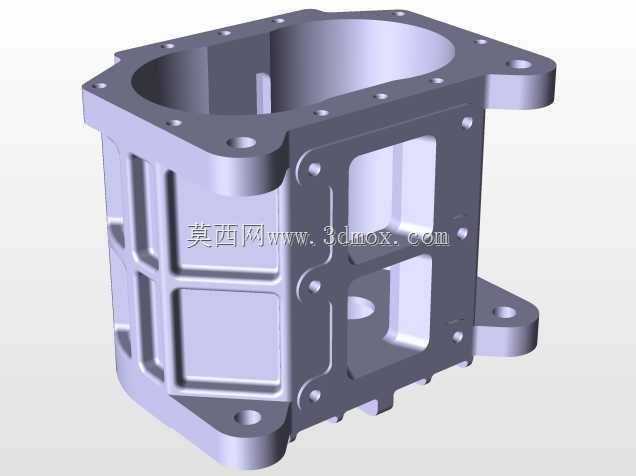

　　在小型通用动力、轻型代步载具、园林作业机具这类对动力单元自重、输出响应有明确要求的场景里，二冲程发动机的结构方案始终占据不小的应用比重，这类动力单元的结构集成度高，往复运动件数量少，同排量下的功率输出密度要优于常规四冲程结构，很适合布置在安装空间局促、对整机重量控制严苛的设备上。这套总成模型在搭建时优先还原了各部件的实际装配关系，没有做过度的外观美化处理，所有配合面的连接逻辑、管路走向都参照量产机型的实际排布做了还原，尤其是缸体散热鳍片的排布密度、曲轴箱的分箱面位置、消音排气管的弯折角度，都和实际装机状态保持一致，能直接用于整机布置阶段的空间校核工作。做这类动力单元的三维建模时，最先要明确的是整机的安装边界，

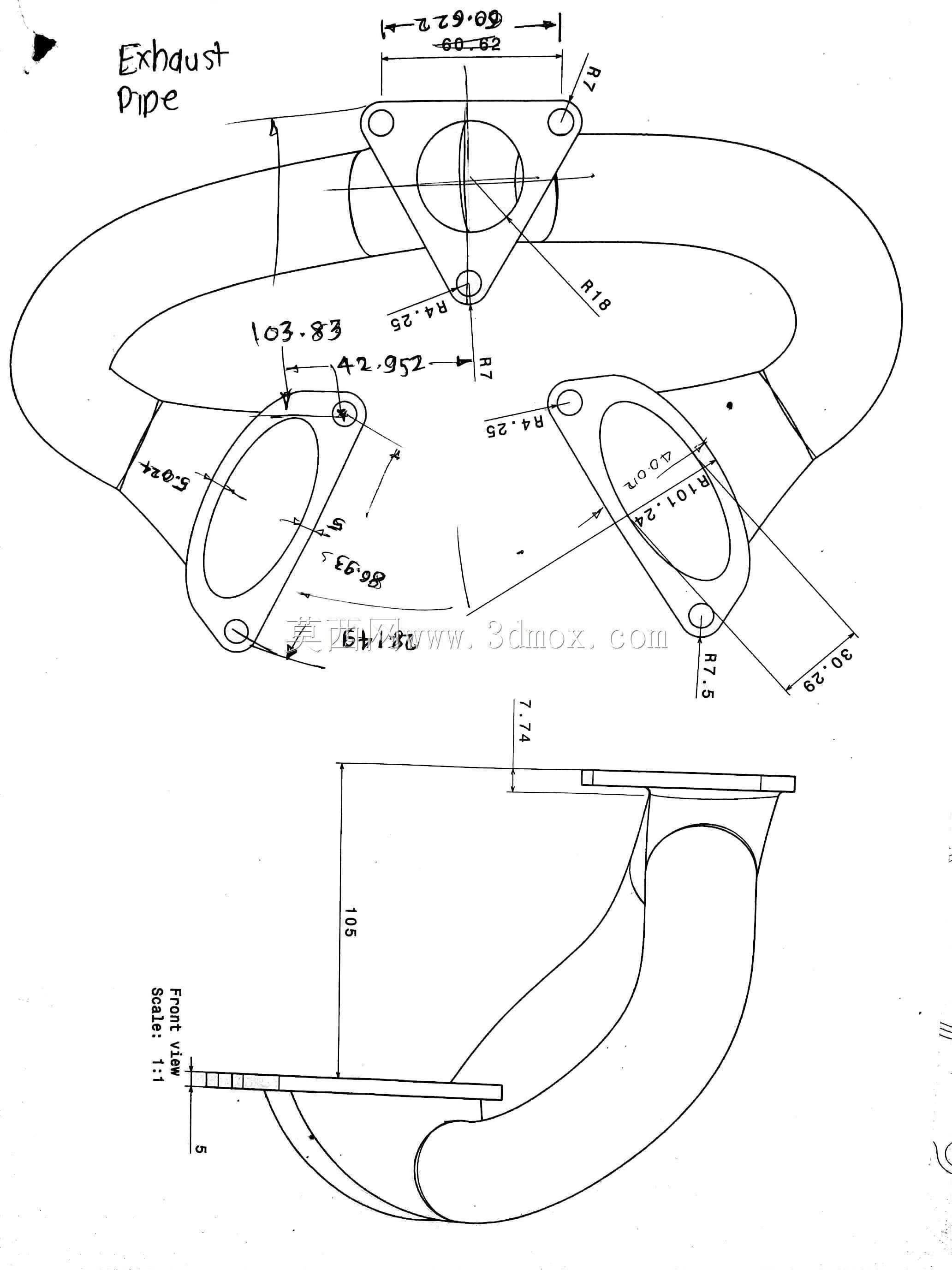

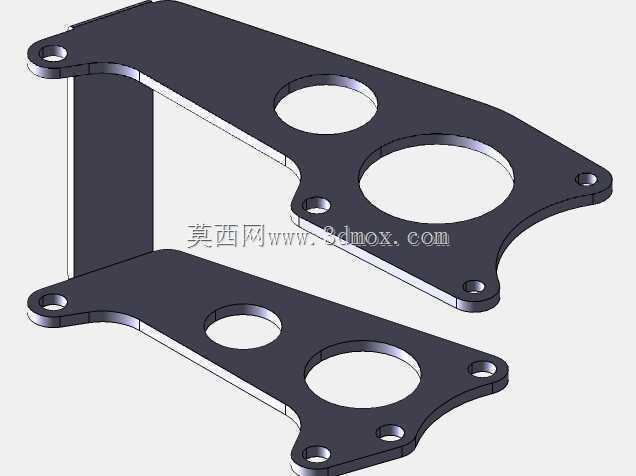

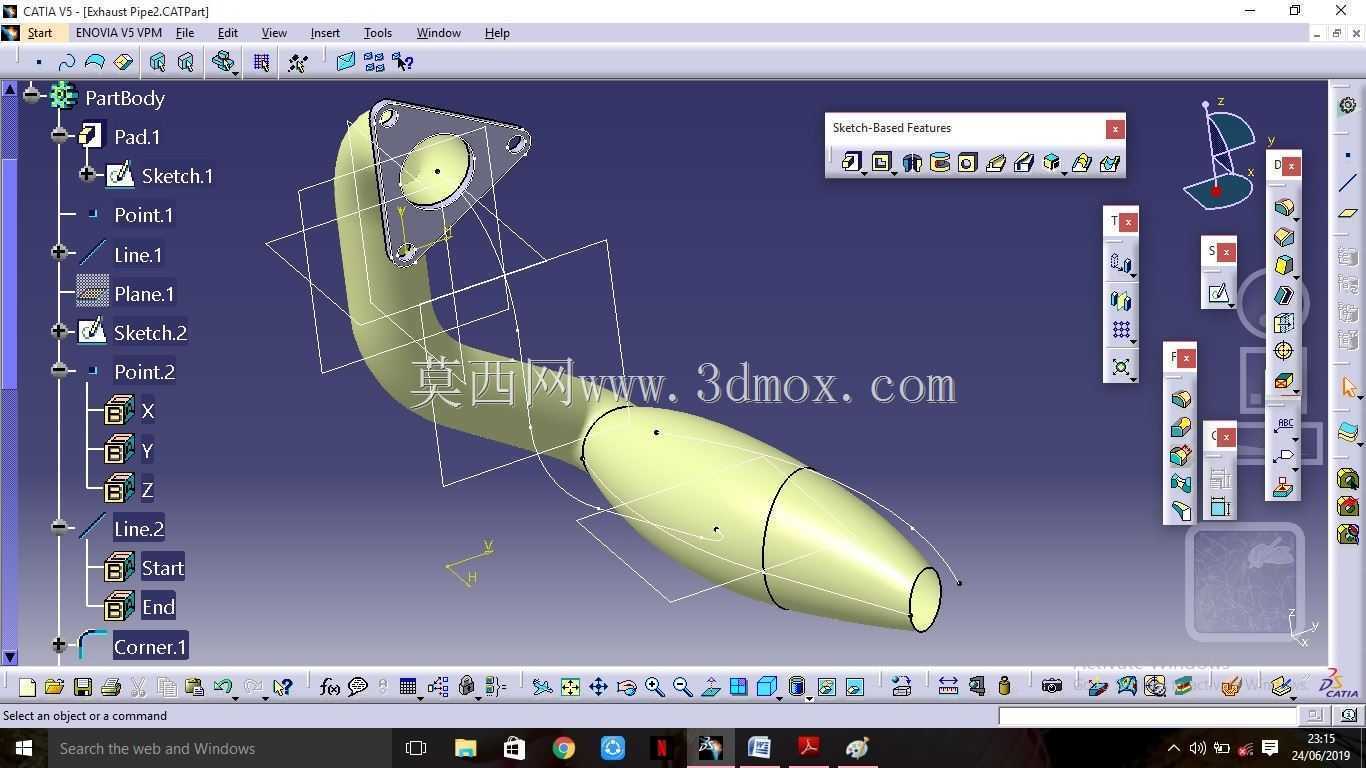

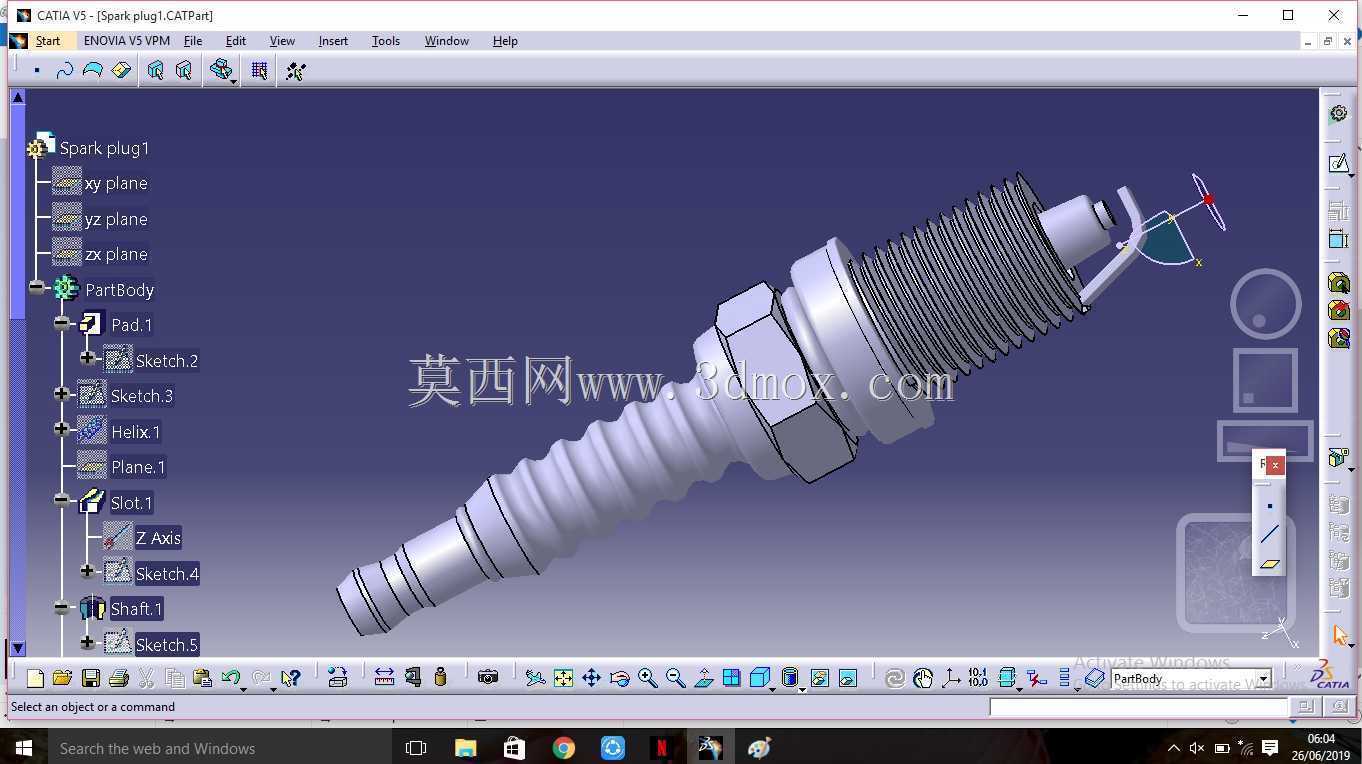

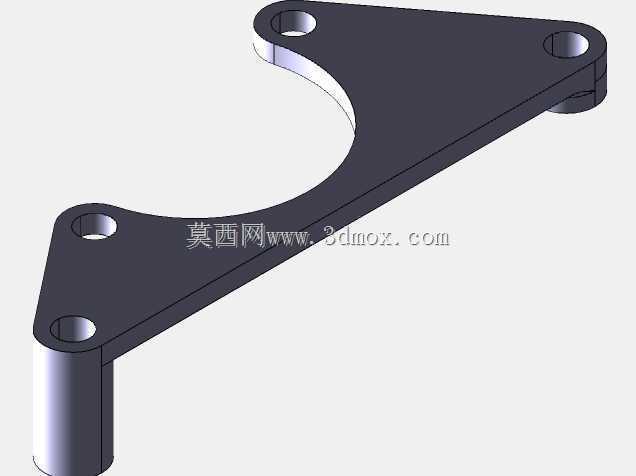

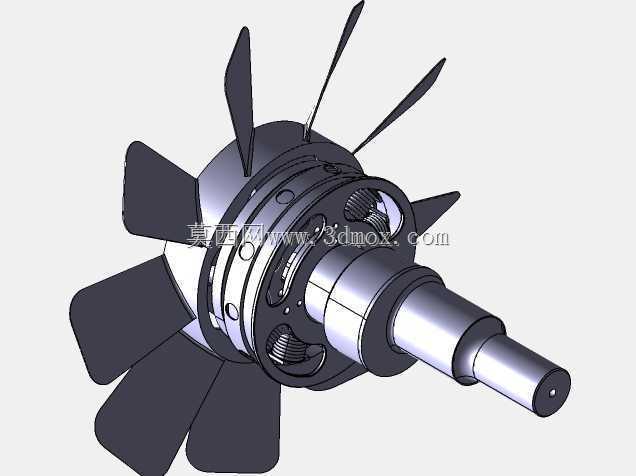

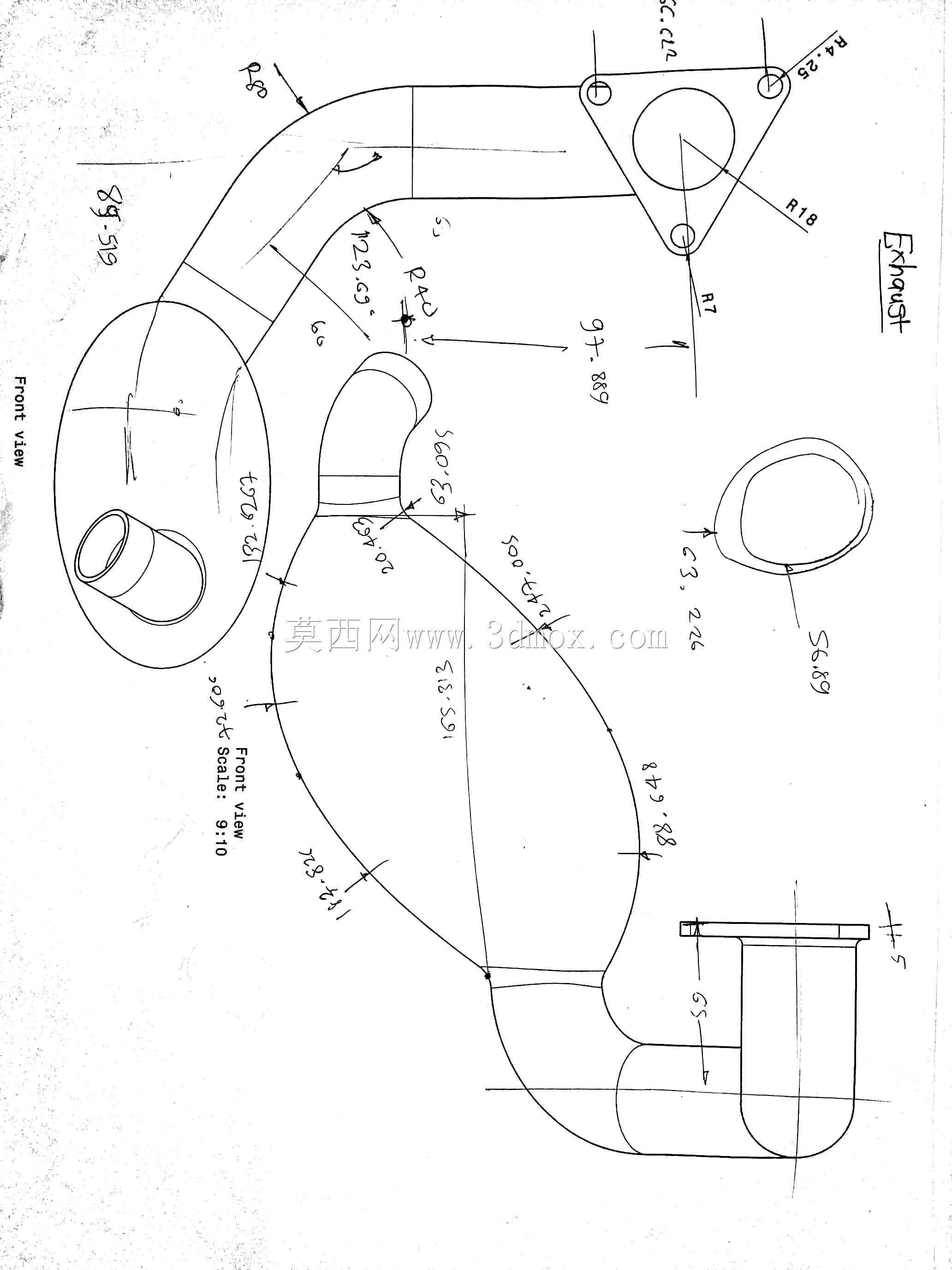

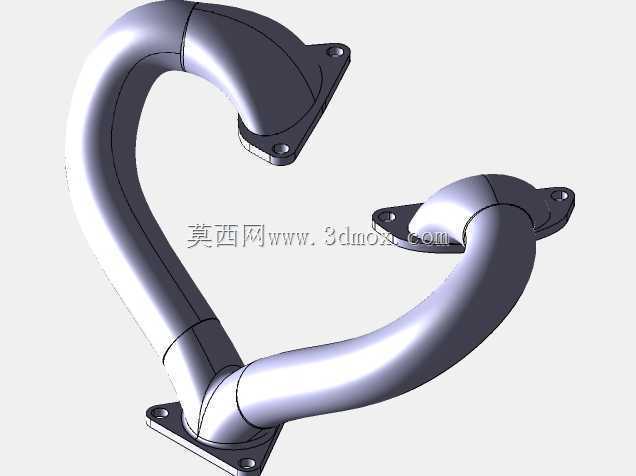

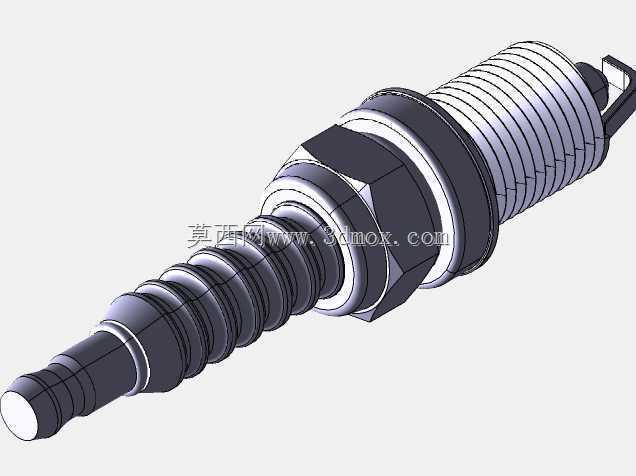

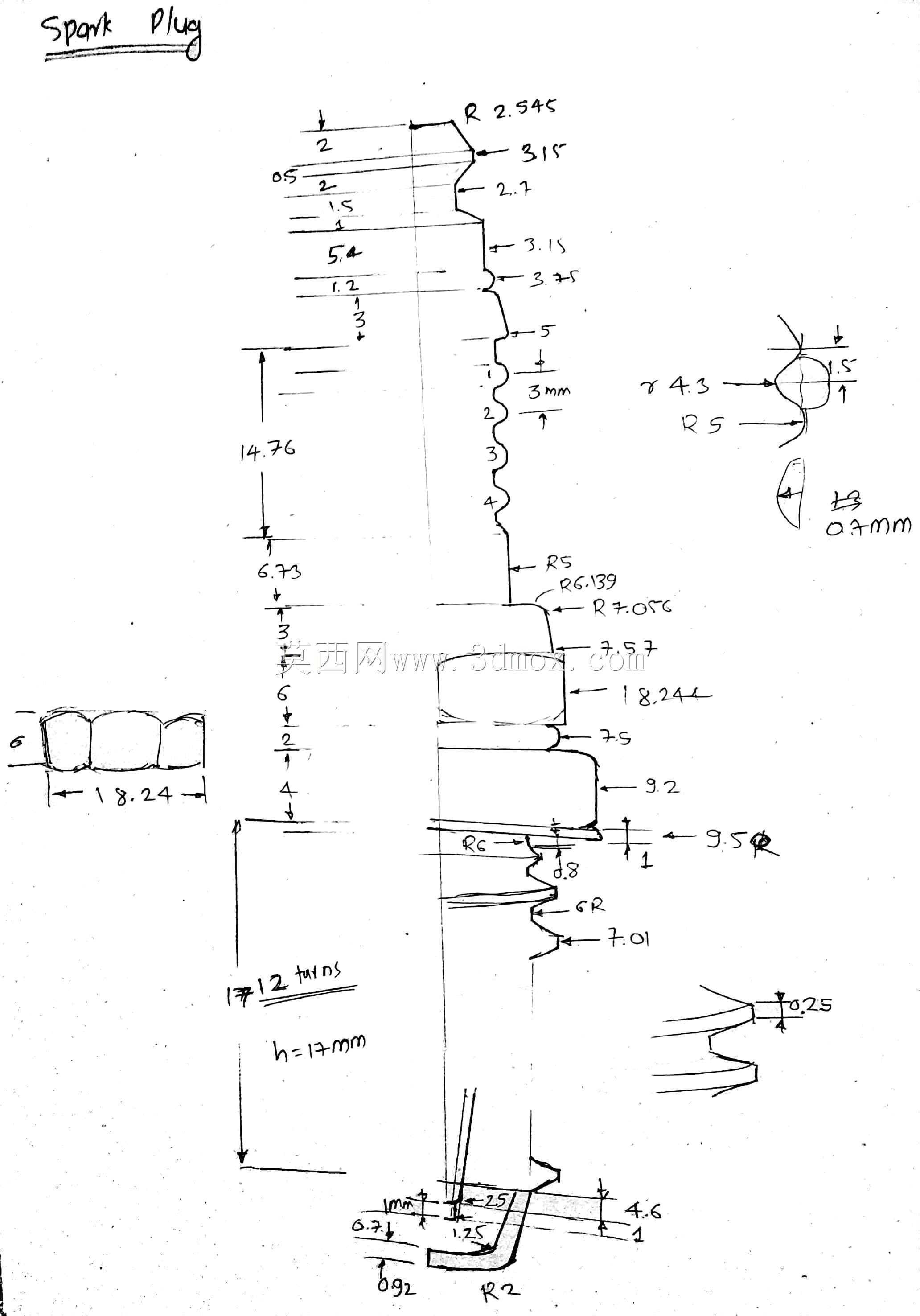

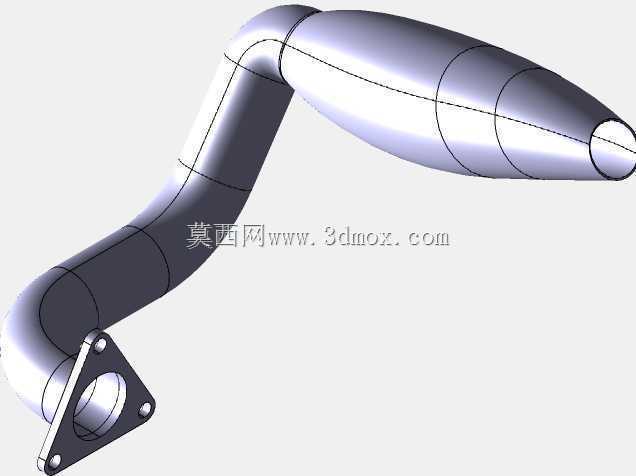

　　也就是曲轴输出端的轴心高度、安装吊耳的孔位间距、进排气接口的朝向和外接尺寸，这些参数直接决定了动力单元能不能顺利装进目标设备的机舱位置，模型里标注的粗略尺寸，刚好能覆盖前期方案选型阶段的校核需求，不用等拿到精确的零件图纸就能完成初步的布局调整，避免后续方案出现大的空间干涉。从功能结构上看，这套总成覆盖了二冲程工作循环需要的所有核心部件，曲轴连杆机构的运动行程、活塞与缸壁的配合间隙、扫气口的开设位置都做了对应还原，甚至连火花塞的安装位、化油器的接口尺寸都保留了实际的装配公差空间，排气管部分不仅还原了消音腔的内部容积逻辑，还把固定支架的安装位置做了明确标注，方便设计人员在做配套机架设计时直接参考固定点位置。

　　很多刚接触动力配套的设计人员容易忽略动力单元的外接部件干涉问题，比如排气管的热辐射范围、启动拉盘的操作空间、燃油管的走向弯折半径，这些细节在模型里都留足了参考空间，不用单独拆分零件就能判断周边部件的布置是否合理。在小型卡丁车、便携发电机组、背负式割灌机这类设备的开发初期，用这类带基础尺寸的总成模型做前期布局，能大幅减少反复核对安装尺寸的工作量，也能提前规避曲轴输出端和传动系统对接时的同轴度偏差问题，毕竟动力单元是整套设备的核心振动源，安装点的位置偏差会直接影响整机的NVH表现，提前在三维阶段把安装边界确认清楚，能省去后续样机阶段很多不必要的结构调整。
