特斯拉S型后副车架悬架支撑构件

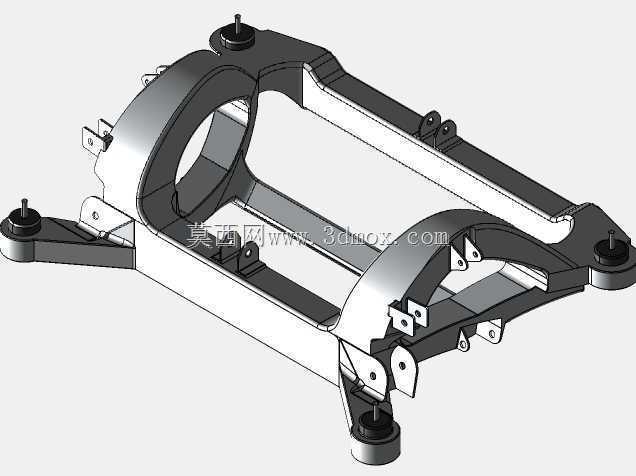

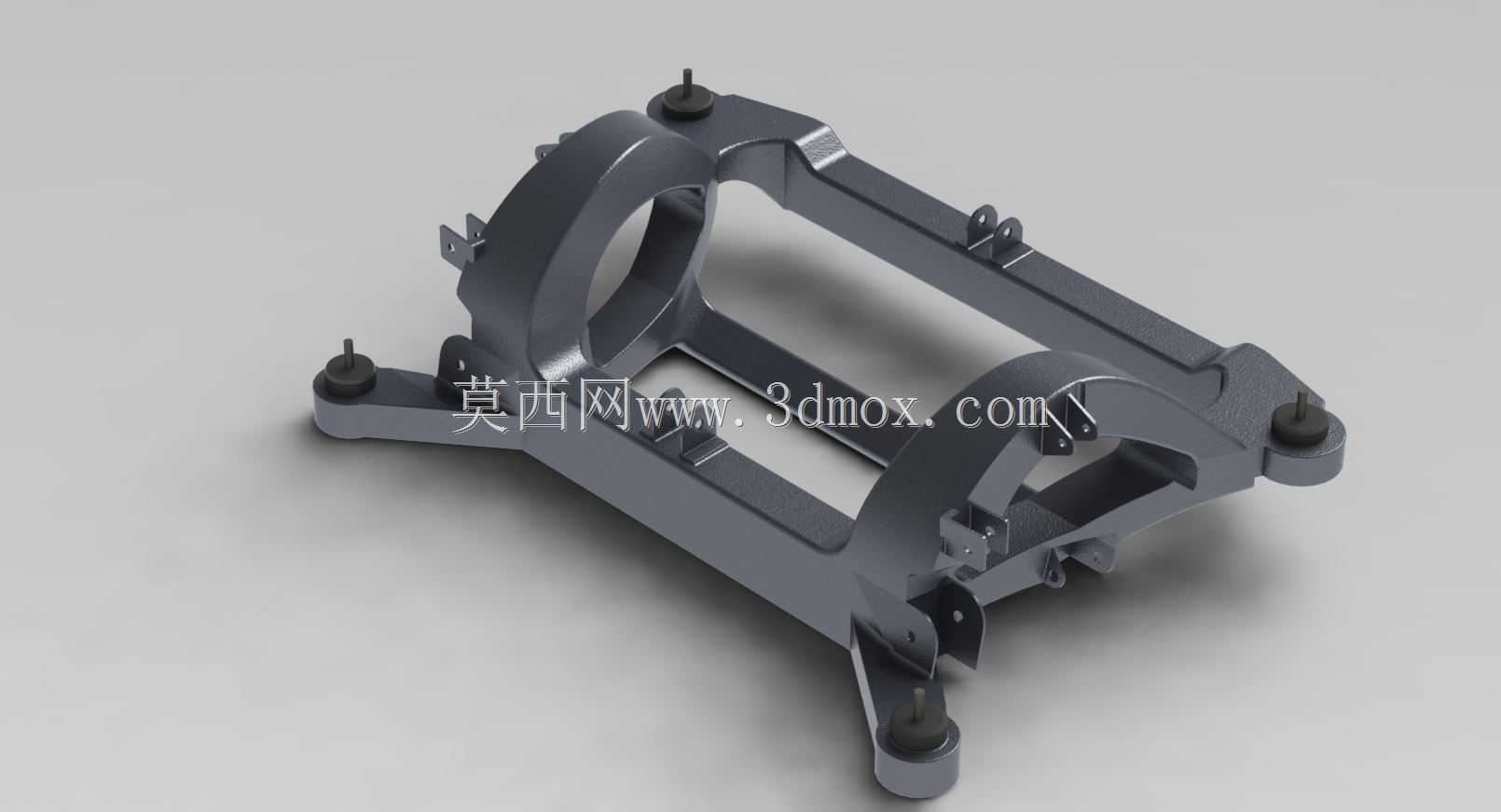

　　该构件为纯电轿车后悬架系统的核心承载基体，日常装车后承担着连接车身与后轮多连杆导向机构、差速器总成、后驱动单元的核心作用，行驶过程中需要传递车轮与车身之间的所有纵向、侧向力以及垂直方向的冲击载荷，是底盘调校中决定后轮运动轨迹边界、行驶稳定性与乘坐舒适性的关键结构件。从结构设计逻辑来看，整体采用框型闭式承载布局，两侧对称设置的弧形避让结构，是为了给后驱动半轴的跳动行程、空气弹簧与减震器的安装座预留足够运动空间，避免极限压缩工况下出现运动干涉；四个角点的橡胶衬套安装凸台，是与车身纵梁连接的柔性安装点，设计时通过调整衬套的刚度匹配，既能过滤路面传递的高频细碎振动，又能保证大侧向力工况下的支撑刚性，避免过弯时出现过多的后轮随动转向滞后。

　　构件上分布的多个小尺寸安装支耳，分别对应后稳定杆连杆、制动管路固定卡扣、轮速传感器线束支架的安装位，所有安装孔位的位置度公差均控制在±0.1mm范围内，保证装车时各附件无需额外修配即可完成对位。从安装边界来看，该构件整体横向宽度适配特斯拉S型的后轮轮距设计，纵向长度避开了后行李箱的底部储物空间，上部预留的差速器安装平面平面度公差不超过0.05mm，保证驱动单元安装后不会出现偏载应力；下部的加强筋布局沿着载荷传递路径分布，在过弯侧倾工况下，侧向力从车轮导向臂传递到构件两侧的安装点后，会通过框型横梁分散到四个车身连接点，避免局部应力集中导致的结构疲劳开裂。在实际底盘开发场景中，这类后悬架承载构件的数模是底盘总布置阶段的核心参考，工程师可以基于该结构开展悬架K&C特性仿真、碰撞载荷传递路径分析，也可以作为改装领域后悬架强化方案设计的基础参照，核对不同减震器、防倾杆改装件的安装适配性，判断改装件是否会与副车架本体出现运动干涉。
