可调阻尼液压缓冲减震支柱结构设计

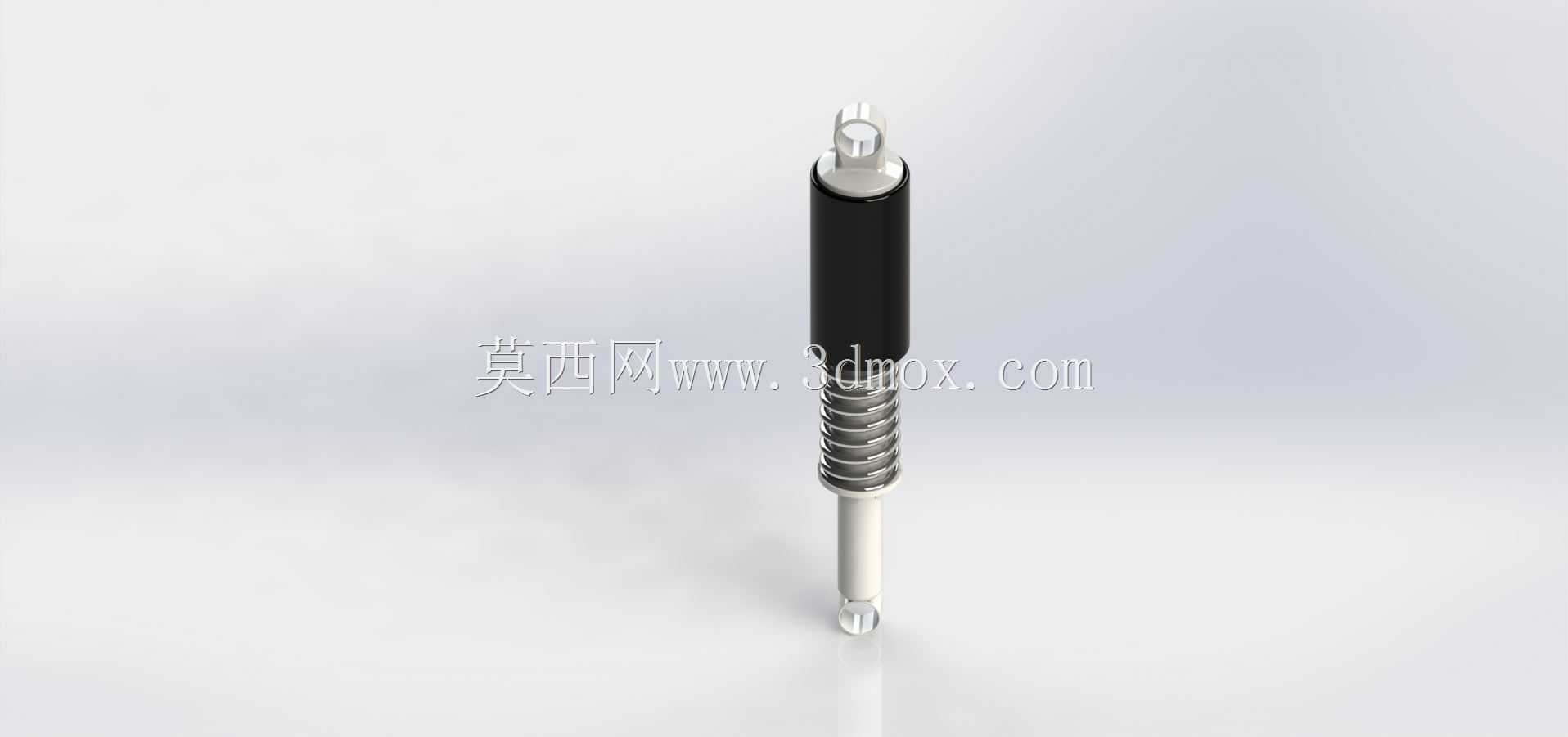

　　这类带螺旋弹簧的液压缓冲支柱，常被用于小型代步车辆后悬架、自动化设备工位缓冲、工业门体阻尼支撑等场景，核心作用是吸收往复运动产生的冲击动能，避免硬碰撞带来的结构损伤与运行噪音。从结构设计逻辑来看，该部件采用同轴集成布局，将液压阻尼芯轴与复位螺旋弹簧嵌套布置，外层的黑色防护套用于隔绝外界粉尘、水汽侵入阻尼缸体，避免活塞杆表面被硬质颗粒刮蹭导致密封件过早失效，延长部件的实际使用寿命。阻尼芯轴的上端采用球头连接结构，下端设置铰接安装孔，这种两端铰接的安装形式可以补偿安装面存在的小角度偏斜，避免支柱在工作过程中承受额外的径向弯矩，防止活塞杆出现偏磨、卡滞等故障。设计过程中需要严格控制安装边界尺寸，

　　支柱的最小闭合长度要满足设备极限压缩工况下的空间要求，最大伸出长度要匹配机构最大行程需求，同时要预留足够的缓冲行程余量，避免活塞撞击缸体上下端盖。螺旋弹簧的刚度匹配是设计核心环节，需要根据实际承载的静载荷、冲击加速度参数计算弹簧线径、中径与有效圈数，保证弹簧在提供足够复位力的同时，不会因为刚度过大导致缓冲效果下降，也不会因为刚度过小出现支撑疲软、往复余振过大的问题。阻尼阀系的设计直接决定缓冲性能，通过调整阻尼孔的通径与数量，可以匹配不同冲击速度下的阻尼力输出特性，低速工况下阻尼力适中保证动作顺畅，高速冲击时阻尼力快速上升吸收冲击能量，避免出现冲击击穿的问题。活塞杆表面做了硬化抛光处理，降低与密封件之间的摩擦阻力，同时提升耐磨性能，

　　缸体内部的密封组件采用多道复合密封结构，既保证液压油不会出现渗漏，也能阻挡外界杂质进入缸内。在实际选型应用时，需要先核算安装点位的最大承载载荷、最大冲击行程、工作环境温度范围，再匹配合适参数的支柱型号，安装时要保证支柱的运动方向与受力方向尽可能同轴，减少侧向力的影响，日常维护中需要定期检查活塞杆表面是否有损伤、防护套是否破损，及时清理附着的杂物，保证部件运行稳定。
